一种引流液外渗防护装置的制作方法

1.本实用新型属于医疗用品技术领域，具体涉及一种引流液外渗防护装置。


背景技术：

2.腹腔引流管是外科医生根据手术需要，在腹腔内放置的硅胶管，其目的是将腹腔内渗液、渗血引出体外，减少毒素吸收。同时可根据引流液的颜色、性质和量帮助医生分析病情，观察有无吻合口瘘或出血等情况。腹腔引流管的护理十分重要，如护理不当发生腹腔内渗液从引流管口周围渗出，潮湿的敷料会使病人舒适度降低，频繁地换药也会增加医护人员的工作量。
3.经检索，中国专利cn207125927u的实用新型提出的一种腹部引流液外渗收集袋组件，其虽然实现了对外渗溶液进行收集的效果，防止引流液接触患者皮肤，预防局部皮肤感染，然而仍然存在引流液外渗防止效果不佳和更换集液袋时引流液无法防渗的问题，为此我们提出一种引流液外渗防护装置。


技术实现要素：

4.针对现有技术的不足，本实用新型提供了一种引流液外渗防护装置，以解决上述背景技术中提出的引流液外渗防止效果不佳和更换集液袋时引流液无法防渗的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种引流液外渗防护装置，包括防渗罩和引流管，所述防渗罩的右侧固定安装有第一粘贴，所述防渗罩的外部固定安装有纱布安装板，所述纱布安装板的右侧固定安装有防渗纱布，所述防渗纱布远离纱布安装板的一侧固定安装有第二粘贴，所述防渗罩的左侧连通有第一卡管，所述第一卡管的正面和背部均开设有卡条槽，所述第一卡管远离防渗罩的一端固定安装有第一卡板，所述第一卡板远离第一卡管的一侧开设有卡块槽，所述防渗罩的底部连通有积液球，所述引流管的一端固定安装有引流器，所述引流管远离引流器的一端固定安装有连通环，所述引流管的外侧套接有第二卡板，所述第二卡板的一侧连通有第二卡管，所述第二卡管的正面和背部均固定安装有卡条，所述第二卡板安装第二卡管的一侧固定安装有卡块。
6.优选的，所述积液球的底部连通有疏导管，所述疏导管远离积液球的一端固定安装有第一插针，所述第一插针的外部活动安装有第一集液袋，所述连通环远离引流管的一端连通有疏导分管，所述疏导分管远离连通环的一端连通有疏导总管，所述疏导总管远离疏导分管的一端连通有第二插针，所述第二插针的外侧活动安装有第二集液袋。
7.优选的，所述引流管活动套接在防渗罩的内部。
8.优选的，所述卡块有两个，所述卡块槽有两个，两个所述卡块的规格尺寸与两个卡块槽的规格尺寸相适配，且两个卡块和两个卡块槽的位置相对应。
9.优选的，所述卡条的规格尺寸与卡条槽的规格尺寸相适配，且卡条的位置与卡条槽的位置相对应。
10.优选的，所述第一插针的外部固定安装有第一限位挡板，所述第二插针的外部固
定安装有第二限位挡板。
11.优选的，所述疏导管的外侧套接有第一流量调节夹，所述疏导分管的外侧套接有第二流量调节夹，所述疏导总管的外侧套接有第三流量调节夹。
12.优选的，所述第二集液袋的正面固定安装有第一绑带，所述第一绑带的正面固定安装有子贴，所述第二集液袋的正面固定安装有第二绑带，所述第二绑带的背面固定安装有母贴。
13.与现有技术相比，本实用新型提供了一种引流液外渗防护装置，具备以下有益效果：
14.通过设计了安装在引流管外侧的防渗罩可以有效的防止引流液外渗，而且外渗的引流液会汇集在防渗罩底部的积液球内部，然后通过疏导管和第一插针流入第一集液袋内部，防渗效果好，从而实现腹腔内渗液从引流管口周围渗出，保证敷料的干燥，增加病人的舒适度，更不会产生频繁地换药增加医护人员的工作量的现象，另外当第一集液袋内部的引流液装满时，不需对整个设备进行更换，只需通过将集液袋从插针上取下更换即可，更换方便，而且不需将防渗罩取下，实现更换集液袋时仍然可以实现对引流液进行防渗。
附图说明

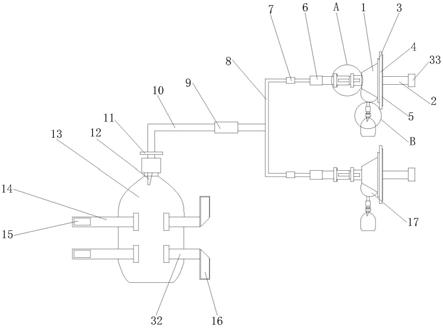

15.图1为本实用新型的结构正视示意图；
16.图2为本实用新型的结构防渗罩右视示意图；
17.图3为本实用新型的结构a处放大示意图；
18.图4为本实用新型的结构b处放大示意图；
19.图5为本实用新型的结构局部立体外观示意图。
20.图中：1、防渗罩；2、引流管；3、纱布安装板；4、防渗纱布；5、第二粘贴；6、连通环；7、第二流量调节夹；8、疏导分管；9、第三流量调节夹；10、疏导总管；11、第二限位挡板；12、第二插针；13、第二集液袋；14、第一绑带；15、子贴；16、母贴；17、积液球；18、第一粘贴；19、第一卡管；20、卡条槽；21、第一卡板；22、卡条；23、第二卡管；24、卡块；25、第二卡板；26、疏导管；27、第一流量调节夹；28、第一限位挡板；29、第一插针；30、第一集液袋；31、卡块槽；32、第二绑带；33、引流器。
具体实施方式
21.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
22.请参阅图1
‑
图5所示，一种引流液外渗防护装置，包括防渗罩1和引流管2，防渗罩1的右侧固定安装有第一粘贴18，防渗罩1的外部固定安装有纱布安装板3，纱布安装板3的右侧固定安装有防渗纱布4，防渗纱布4远离纱布安装板3的一侧固定安装有第二粘贴5，防渗罩1的左侧连通有第一卡管19，第一卡管19的正面和背部均开设有卡条槽20，第一卡管19远离防渗罩1的一端固定安装有第一卡板21，第一卡板21远离第一卡管19的一侧开设有卡块槽31，防渗罩1的底部连通有积液球17，引流管2的一端固定安装有引流器33，引流管2远离
引流器33的一端固定安装有连通环6，引流管2的外侧套接有第二卡板25，第二卡板25的一侧连通有第二卡管23，第二卡管23的正面和背部均固定安装有卡条22，第二卡板25安装第二卡管23的一侧固定安装有卡块24。
23.请参阅图1所示，积液球17的底部连通有疏导管26，疏导管26远离积液球17的一端固定安装有第一插针29，第一插针29的外部活动安装有第一集液袋30，连通环6远离引流管2的一端连通有疏导分管8，疏导分管8远离连通环6的一端连通有疏导总管10，疏导总管10远离疏导分管8的一端连通有第二插针12，第二插针12的外侧活动安装有第二集液袋13，可通过第一插针29和第二插针12外接第一集液袋30和第二集液袋13，方便对外渗的引流液进行收集。
24.请参阅图1所示，引流管2活动套接在防渗罩1的内部，防渗罩1可有效的对外渗的引流液进行收集。
25.请参阅图3和图5所示，卡块24有两个，卡块槽31有两个，两个卡块24的规格尺寸与两个卡块槽31的规格尺寸相适配，且两个卡块24和两个卡块槽31的位置相对应，卡块24可以卡接入卡块槽31的内部。
26.请参阅图3和图5所示，卡条22的规格尺寸与卡条槽20的规格尺寸相适配，且卡条22的位置与卡条槽20的位置相对应，卡条22可以卡接入卡条槽20的内部。
27.请参阅图1和图4所示，第一插针29的外部固定安装有第一限位挡板28，第二插针12的外部固定安装有第二限位挡板11，第一限位挡板28和第二限位挡板11的作用是对第一插针29和第二插针12插入第一集液袋30和第二集液袋13的距离进行限位。
28.请参阅图1和图4所示，疏导管26的外侧套接有第一流量调节夹27，疏导分管8的外侧套接有第二流量调节夹7，疏导总管10的外侧套接有第三流量调节夹9，第一流量调节夹27、第二流量调节夹7和第三流量调节夹9的作用是方便调节流量。
29.请参阅图1所示，第二集液袋13的正面固定安装有第一绑带14，第一绑带14的正面固定安装有子贴15，第二集液袋13的正面固定安装有第二绑带32，第二绑带32的背面固定安装有母贴16，第一绑带14和第二绑带32可以通过子贴15和母贴16的配合将第二集液袋13绑在手臂上或者大腿上，方便患者进行移动。
30.工作原理：该装置安装完成后，首先将引流管2穿过防渗罩1，使卡条22卡接入卡条槽20内部，卡块卡24接入卡条槽20的内部，对引流管2和防渗罩1进行组装，让后将消毒后的引流器33安装在引流管2的一端，并将引流器33和引流管2放入伤口内部，然后将防渗罩1通过第一粘贴18和第二粘贴5粘贴在皮肤表面，将伤口罩在防渗罩1内部，从而实现腹腔内渗液从引流管2口周围渗出，保证敷料的干燥，增加病人的舒适度，更不会产生频繁地换药增加医护人员的工作量的现象，引流管2的另一端通过连通环6与疏导分管8相连通，然后将第一插针29和第二插针12插入第一集液袋30和第二集液袋13的内部即可。
31.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个
……”
限定的要素，并不排除在
包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
32.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
