一种手动伸缩移动连廊的制作方法

1.本实用新型涉及畜牧业专用设备领域，具体说是涉及一种手动伸缩移动连廊。


背景技术：

2.随着养殖场设备升级，以及人们对生物安全防疫的重视，现代化养殖场对专用设备的需求越来越急切。以畜牧业中规模业中较大、较具备代表性的猪场为例，猪只转运是指猪只在猪舍与转运目的地之间的转移运送，而猪舍与转运目的地之间往往存在一定的距离，猪只的转运需要通过连廊或专用转运车进行转运。出于对安全防疫的考虑，专用转运车跨区域流通需要对车身、车轮等反复清洗消毒，耗费大量时间与人力物力，采用专用转运车的方式将逐渐被淘汰。
3.现有大型养猪场中的生猪转运过程中通常采用电动式伸缩连廊，其固定连廊内设置有用于顶升节调节升降的动力机构，必须同时调节升降，连廊设置位置需要相对固定，不可随意移动，转运生猪时，需要根据电动连廊的位置进行安排其它设备，占用厂区通行道路，会堵塞原有道路，人与物资流通不顺畅；另一方面，该机构自由度少，灵活性差，对养猪建筑物的要求比较高，可适用范围窄；还有，现有的电动伸缩连廊其上下高度固定、不可调节，而现有大型养猪场以及转运生猪的设备都为多层结构，所以进一步限制现有的电动伸缩连廊的使用范围。防疫效果差，是临时使用的工具，不适用于现代化养殖场禽、畜等活体运输。
4.综上，针对养殖场转移运送便捷通道问题，急需一种可移动的连廊通道设备。


技术实现要素：

5.本实用新型针对现有技术中存在的缺点和不足，本实用新型提供了一种采用两节伸缩结构、占用面积小，移动灵活方便，使用安全性强、可靠度高，满足不同建筑物高度的需求，可适用范围广的手动伸缩移动连廊。
6.为实现以上目的，本实用新型通过以下技术方案予以实现：本实用新型提供的一种手动伸缩移动连廊，包括可横向伸缩移动连接的外节连廊和内节连廊，是外节连廊和内节连廊构成的两节伸缩式结构。内节连廊一端设置在外节连廊一端的内部，外节连廊底部的四个顶角处分别设有移动脚轮装置，内节连廊的另一端底部的两个顶角处也分别设有与外节连廊相匹配移动脚轮装置。
7.优选的，内节连廊的一端底部安装v形滚轮，外节连廊内侧设有与v 形滚轮相匹配的v形轮轨道，内节连廊通过v形滚轮和v形轮轨道可在外节连廊一端内部横向伸缩。
8.优选的，位于外节连廊内部的、内节连廊底部和外节连廊内部之间还连接设有紧固装置，用于限制内节连廊与外节连廊之间的竖向位置。
9.优选的，外节连廊内部的内节连廊的端部还设有防脱出插销，用于限制内节连廊与外节连廊之间完全分离。
10.优选的，外节连廊的两侧均设有限位轮，用于限制内节连廊在外节连廊内的纵向
位置。
11.优选的，外节连廊和内节连廊的连接处安装有齿轮齿条式张紧机构，用于限制外节连廊和内节连廊之间的相对移动。
12.优选的，齿轮齿条式张紧机构包括安装在内节连廊底部的张紧齿条和固定轴安装在外节连廊底部的张紧轮，张紧轮固定轴的外端部还设有摇柄，当内节连廊被手动拉出、且接近末端时，通过摇动摇柄调节张紧轮和张紧齿条之间的张紧力，实现把外节连廊和内节连廊之间张紧固定。
13.优选的，外节连廊上还设有内外节连接板，内外节连接板上还设有可插入张紧轮齿轮内的销轴装置，用于限制张紧轮与外节连廊之间相对移动。
14.优选的，外节连廊底部的四个顶角处分别固设有可调节升降高度的千斤顶装置，内节连廊的另一端底部的两个顶角处也固设有与外节连廊相匹配的千斤顶装置；可调节升降的千斤顶装置为手摇式千斤顶。
15.优选的，内节连廊和外节连廊的外端均设有出猪闸门和对接门框，用于与建筑物接触，对接门框处还安装有尼龙毛刷。
16.本实用新型提供了一种手动伸缩移动连廊。具备以下有益效果：
17.(1)相比土建或其他固定的连廊连接，本实用新型的手动伸缩移动连廊，采用两节伸缩结构，存储时占用面积小，移动灵活方便。使用过程中，可以根据工作与否将内节连廊伸出或缩进；在工作完毕后即可人工移走，不占用厂区通行道路，不会堵塞原有道路，方便人与物资的正常流通；同时也能够有效避免不同建筑或设备长期连接时出现细菌病毒的传播扩散，使用安全性强、可靠度高。
18.(2)本实用新型的手动伸缩移动连廊，通过手调手摇式千斤顶调节其上下高度，以满足不同建筑物高度的需求，对建筑物的结构要求低，可适用范围广。
附图说明

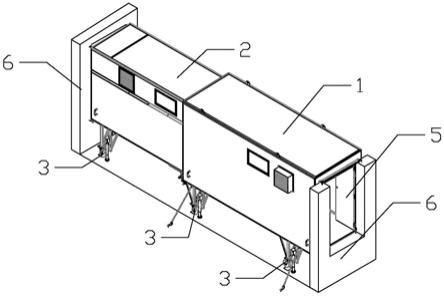

19.图1为本实用新型的结构示意图；
20.图2为图1的主视图的结构示意图；
21.图3为图2中b的局部放大图的结构示意图；
22.图4为图2中a
‑
a剖面图的结构示意图；
23.图5为图1的俯视图的结构示意图；
24.图6为图1的右视图的结构示意图；
25.图7为图1的立体图的结构示意图；
26.图8为图7中c的局部放大图的结构示意图。
27.图中：1.外节连廊，2.内节连廊，3.移动脚轮装置，4.v形轮轨道， 5.出猪闸门，6.对接门框，7.张紧齿条，8.张紧轮，9.摇柄，10.内外节连接板，11.销轴装置，12.千斤顶装置。
具体实施方式
28.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的
实施例。
29.在本实用新型中，除非另有明确的规定和限定，术语“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
30.请参阅图1
‑
8，本实用新型提供一种技术方案：本实用新型提供的一种手动伸缩移动连廊，包括可横向伸缩移动连接的外节连廊1和内节连廊2，是外节连廊1和内节连廊2构成的两节伸缩式结构，采用两节伸缩结构，存储时占用面积小，移动灵活方便。内节连廊2一端设置在外节连廊1一端的内部，外节连廊1底部的四个顶角处分别设有移动脚轮装置3，内节连廊2的另一端底部的两个顶角处也分别设有与外节连廊1相匹配移动脚轮装置3。本实用新型的手动伸缩移动连廊，使用过程中，可以根据工作与否将内节连廊2伸出或缩进；在工作完毕后即可人工移走，不占用厂区通行道路，不会堵塞原有道路，方便人与物资的正常流通；同时也能够有效避免不同建筑或设备长期连接时出现细菌病毒的传播扩散，使用安全性强、可靠度高。
31.内节连廊2的一端底部安装v形滚轮，外节连廊1内侧设有与v形滚轮相匹配的v形轮轨道4，内节连廊2通过v形滚轮和v形轮轨道4可在外节连廊1一端内部横向伸缩。外节连廊1的两侧均设有限位轮，用于限制内节连廊2在外节连廊1内的纵向位置，防止内节受地面不平影响使其左右偏离距离过大。位于外节连廊1内部的、内节连廊2底部和外节连廊1内部之间还连接设有紧固装置，用于限制内节连廊2与外节连廊1之间的竖向位置，当路面不平颠簸时，能有效防止内节连廊2底部的v形滚轮从v形轮轨道4内跳出的情况发生。从而实现全方位、多角度设计，确保内节连廊2通过v形滚轮和v形轮轨道4可在外节连廊1 一端内部横向定位伸缩，有效防止使用过程中因为外界环境变化发生，v 形滚轮和v形轮轨道4错位的现象发生，确保整个转运生猪过程持续有效进行，显著提高转猪工作效率，省时省力，提高养殖户获得的经济效益。
32.外节连廊1内部的内节连廊2的端部还设有防脱出插销，用于限制内节连廊与2外节连廊1之间完全分离，使用者可放心操作使用、可靠性高，不易损坏。
33.内节连廊2和外节连廊1的外端均设有出猪闸门5和对接门框6，用于与建筑物接触；对接门框6处还安装有尼龙毛刷，工作时本实用新型的手动伸缩移动连廊和其两端的建筑物采用柔性接触，既能达到密封阻断空气的要求，同时能避免碰伤或划伤建筑物表面；毛刷倾斜安装，可以进一步减小张紧时的阻力。
34.外节连廊1和内节连廊2的连接处安装有齿轮齿条式张紧机构，用于限制外节连廊1和内节连廊2之间的相对移动。齿轮齿条式张紧机构包括安装在内节连廊2底部的张紧齿条7和固定轴安装在外节连廊1底部的张紧轮8，张紧轮8固定轴的外端部还设有摇柄9，当内节连廊2被手动拉出、且接近末端时，本实用新型的手动伸缩移动连廊和其两端的建筑物接触，再通过摇动摇柄9调节张紧轮8和张紧齿条7之间的张紧力，实现把外节连廊1和内节连廊2之间张紧固定，同时也使手动伸缩移动连廊和其两端的建筑物进行柔性紧密接触，有效防止使用过程中外节连廊1和内节连廊2之间发生松动的情况，安全性强、可靠度高，确保整个转运生猪过程持续有效进行。
35.外节连廊1上还设有内外节连接板10，内外节连接板10上还设有可插入张紧轮8齿轮内的销轴装置11，用于限制张紧轮8与外节连廊1之间相对移动，进一步防止使用过程中外节连廊1和内节连廊2之间发生松动的情况，确保整个转运生猪过程持续有效进行。
36.外节连廊1底部的四个顶角处分别固设有可调节升降高度的千斤顶装置12，内节连廊2的另一端底部的两个顶角处也固设有与外节连廊1 相匹配的千斤顶装置12；可调节升降的千斤顶装置12为手摇式千斤顶，通过手调手摇式千斤顶调节其上下高度，以满足不同建筑物高度的需求，对建筑物的结构要求低，可适用范围广。
37.在实际使用过程中，本实用新型的手动伸缩移动连廊和其两端的建筑物采用柔性接触，生猪会从一端的建筑物中经过本实用新型的手动伸缩移动连廊进入另一端的建筑物中，当生猪转运完毕后，只需打开销轴装置11、放松齿轮齿条式张紧机构，将内节连廊2收缩进入外节连廊1 内，即可以实现手动伸缩移动连廊的收起动作，使用操作方便、灵活度高、可适用范围广。
38.综上，本实用新型的手动伸缩移动连廊，结构简单，可靠性高、适应性好、可维护性强等优点；手动操作即可以实现外节连廊和内节连廊之间的相对伸出或缩进，无需配备电源设备，可自由变换移动，灵活度高、可适用范围广；也可自由变换高度，调节方便，能够适应不同高度的建筑物。使用过程操作简单，方便快捷、节约人力成本，有效解决猪场生猪跨越不同区域转移运送问题，具有较高的实际应用价值。
39.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
