一种辅助排痰预防肺部感染和增强心肺功能训练的装置的制作方法

1.本发明涉及一种医疗设备，尤其涉及一种辅助排痰预防肺部感染和增强心肺功能训练的装置。


背景技术：

2.空气质量日益变差导致肺部疾病的诱因越来越多，慢性咳嗽、呼吸困难等肺部疾病发病率不断增加，许多患有限制性或阻塞性肺疾病的患者无法自行排出痰液，需要借助医疗手段帮助他们排出痰液。但这种方式费时费力，并且常有痰液无法完全排出，从而导致咳嗽、呼吸困难、动则喘憋甚至呼吸衰竭等各种肺功能障碍，减弱了患者的肺部功能，严重降低了患者的健康和生活质量，使之对细菌和病毒的易感性增加。因此，呼吸内科中专用的排痰器械改进迫在眉睫。
3.排痰器及呼吸训练器近年来逐渐进入市场，也进入人们的视野，但是这些产品仍然存在有一定的问题，如功能单一、训练强度不可调整、训练进度不可把控等；且现有排痰器及呼吸训练器的市场普及率低，国内外市场差异大，市场认知度低，致使该器械在国内的适用范围较小，发展受限，但是随着时代的进步以及医疗器械整体行业的发展，市场对于新型高效的辅助排痰预防肺部感染和增强心肺功能训练的装置的需求越来越迫切。


技术实现要素：

4.有鉴于此，本发明提供了一种辅助排痰预防肺部感染和增强心肺功能训练的装置，以解决阻塞性肺疾病患者缺少专业排痰手段以及时、正确、高效排除痰液并强化肺部功能的问题，同时也解决目前市场上排痰器型号单一、无可调工作档位的问题。
5.为了实现上述目的，本发明提供如下的技术方案：本发明公开一种辅助排痰预防肺部感染和增强心肺功能训练的装置，属于医疗器械领域，其特征在于，由acapella模块、flutter模块、外壳、管体、模式切换开关和超声雾化器组成；所述管体包括呼气通道、定位片、磁石安装平台和磁石(1)；所述acapella模块包括振动板、振动板支座和磁石(2)，振动板通过锥形挡块与振动板支座的锥形出气口配合，振动板上的磁石(2)与管体中磁石安装平台上的磁石(1)相吸；所述flutter模块包括弯形管道、喇叭形出气口及球体，安装在呼气通道后端，呼气时使球振动；所述外壳分为上壳体、下壳体、滑块和咬嘴；所述模式切换开关包含锁钥和管道塞子，锁钥插在外壳上，管道塞安装于呼气通道后；所述超声雾化器穿过外壳的通孔安装在呼气通道底部的雾化器连接口处。吸气时超声雾化器可将药液雾化，伴随患者的吸气将雾化药液送至患者肺部；呼气时acapella模块产生振动使痰液发生松动，flutter模块产生振动使痰液脱离人体主气管壁；更换不同重量的振动球以实现呼吸训练的目的。
6.进一步地，所述acapella模块主要包括振动板、振动板支座和磁石；所述振动板的结构为锥形挡块、支撑轴、磁石安装环和磁石(2)，所述锥形挡块在振动板前端下方，为中空的锐角锥形，所述支撑轴在振动板中部两侧对称伸出，所述磁石安装环在振动板后端上方，
为中空凹槽状的圆环形；所述振动板支座的主要结构为锥形出气孔、卡扣、支撑架，所述锥形出气孔在振动板支架的中部，上下贯通，上侧圆孔较大，下方圆孔较小；所述卡扣在支架后部，为两侧对称的勾型卡扣，勾型卡扣中间留有一定空间；所述支撑架分为两部分，一部分在支架的前后两侧的边缘端，处于支架下方，为拱形，另一部分在支架中部正下方，为一环形，包围在上述锥形出气口的外侧，稍大于出气口下侧孔的孔径大小；所述磁石(2)为一块圆形磁石，安装在振动板上的磁石安装环内。
7.进一步地，所述flutter部分包括弯形管道、喇叭形出气口和球体，所述弯形管道为90度l型，安装于呼气通道的最末端，管道接口处为平滑的表面，距接口10mm处设置一级阶梯，阶梯处直径比入口处直径大0.8mm；所述喇叭形出气口位于弯型管道后端，形状由粗到细再到粗，最粗处直径15mm，最细处直径9mm；所述球体安装于出气口处，直径9mm。
8.进一步地，所述管体包括呼气通道、定位片、磁石安装平台和磁石(1)，所述呼气管道为一圆柱形管道，在管道前端上侧有一个圆孔，其前端管道口入口处至圆孔前有一半被封堵，所述定位片为固定在呼气通道下侧的三个定位片，定位片为类梯形状环绕于管道的下半部分，所述磁石安装平台位于呼气通道后端的上半部分，其形状为一个正方形平台，平台上表面粘附有磁石(1)。
9.有益效果本发明为一种辅助排痰预防肺部感染和增强心肺功能训练的装置，使用前将咬嘴插入到呼气通道中，直到咬嘴中的阶梯型挡板与呼气通道前端完全接触。
10.使用痰液松动功能时，进行模式切换，将管道塞子插在呼气通道后端的圆形孔处，使其阻塞其后端出气，此时辅助排痰预防肺部感染和增强心肺功能训练的装置进入痰液松动模式。患者先深吸一口气，此时，超声雾化器雾化的药液将伴随患者的吸气送至患者肺部；再含住咬嘴平稳持续向管内呼气3-4秒，气体从咬嘴进入，流入呼气通道前端的圆孔，产生正压，再从振动板支座的锥形出气口排出，推动振动板，振动板以支撑轴为支承转动，振动板翘起；同时振动板后端的磁石(2)又与磁石安装平台上的磁石(1)产生磁力，两磁石间的磁力使得振动板回落，锥形挡块挡住出气口，呼气通道内气压再次升高；如此反复，带动空气振动，进而与人体肺部频率共振，令支气管pep（正压呼吸）的振动放大，从而使得患者气道中的粘痰液发生松动，使其顺利进入气管之中。
11.使用排痰功能时，进行模式切换，先将小球放至flutter模块的喇叭形出气口上，再将滑盖的球形盖对准小球，使小球进入滑盖的球形盖中，再将滑盖往上、下壳体方向移动，使滑块与上、下壳体完全配合；此时将锁钥对准上壳体的锁钥口插入，插入完全后，转动锁钥，使锁钥完全锁定，此时进入痰液移动功能。患者先深吸一口气，此时，超声雾化器雾化的药液将伴随患者的吸气送至患者肺部；憋气1-2秒钟后患者平稳持续呼气3-4秒，气体涌入呼气通道，产生正压，推动小球向上运动；气体从喇叭形出气口泻出，呼气通道内的压力骤降，但同时由于小球本身的重力，小球又会向下掉落，呼气通道内气压再次升高；如此反复，间歇性增加人体支气管内压，使呼出气体产生振动，进而带动人体气道深处的内壁纤毛发生共振，推动松懈的痰液自下而上推出人体上部较粗气管，一旦痰液进入上部粗大器官，就很容易通过咳嗽排除体外。
12.本发明为一种辅助排痰预防肺部感染和增强心肺功能训练的装置，具有两种模式，患者在使用时在痰液松动模式下进行呼气，使人体气道中空气产生振动，从而带动肺部
痰液松动；再使用排痰模式，使得人体气道深处内壁纤毛产生共振，进而令粘在人体气道内的痰液和其他分泌物松动和移动。另外，吸气时配合使用超声雾化器，雾化后的药液可随吸气气流直接到达患者肺部，治疗效果更佳。此方法能够有效地改善患者排痰困难的问题，还能使患者改善气道狭窄、增加肺部容积等目的。
附图说明
13.下面结合附图和实施例对本发明进一步说明。

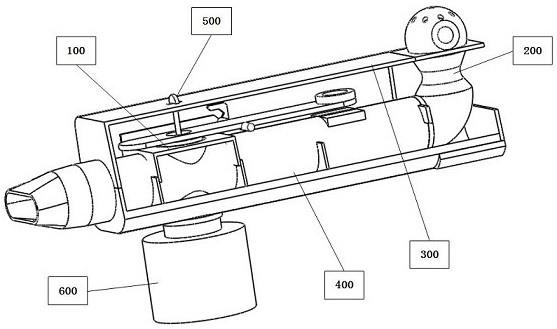

14.图1为本发明的整体结构示意图。
15.图2为本发明的acapella模块示意图。
16.图3为本发明的flutter模块示意图。
17.图4为本发明的外壳示意图。
18.图5为本发明的管体示意图。
19.图6为本发明的模式切换开关示意图。
20.图中：100-acapella模块、200-flutter模块、300-外壳、400-管体、500-模式切换开关、600-超声雾化器、110-振动板、111-支撑轴、112-磁石安装环、113-磁石(2)、114-锥形挡块、120-振动板支座、121-锥形出气孔、122-纵向支撑架、123-拱形支撑架、124-勾状卡扣、210-弯形管道、220-喇叭形出气口、230-小球、310-上壳体、311-振动板轴约束槽、312-锁钥孔、313-卡槽、314-卡扣、320-下壳体、321-定位槽、322-通孔、330-滑盖、331-出气孔、332-球形盖、333-侧方卡扣、334-下端卡槽、340-咬嘴、410-呼气通道、411-呼气口挡板、412-定位孔、413-雾化器连接孔、420-定位片、430-磁石安装平台、440-磁石(1)、510-锁钥、520-气道塞子。
具体实施方式
21.为了更清楚地说明本发明实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单的介绍，显而易见地，所描述的实施例仅是本发明一部分实施例，而不是全部的实施例；基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本发明保护的范围；现在结合附图对本发明作进一步详细的说明；这些附图均为简化的示意图，仅以示意方式说明本发明的基本结构，因此其仅显示与本发明有关的构成；下述中均指本发明的一种辅助排痰预防肺部感染和增强心肺功能训练的装置。
22.请参阅图1-图6，本发明提供一种辅助排痰预防肺部感染和增强心肺功能训练的装置，其结构包括acapella模块100、flutter模块200、外壳300、管体400、模式切换开关500；所述acapella模块100包括振动板110、振动板支座120和磁石(2)113，振动板110设有锥形挡块114、支撑轴111、磁石安装环112，振动板支座120设有锥形出气孔121、纵向支撑架122、纵向支撑架123、勾状卡扣124；所述锥形挡块114位于振动板110的前端，中间为中空结构，所述支撑轴111位于振动板110的中部，所述磁石安装环112固定在振动板110后端上表面，其中113为一块圆形的磁石(2)。所述锥形出气孔121位于振动板支架120的正下方，其两头贯通，锥形方向向下，所述纵向支撑架122位于振动板支架120前后两端，可通过定位片420相接触限制纵向支撑架122前后移动，所述拱形支撑架123位于振动板支架120中部，为
一圆形，包围锥形出气孔121，可通过将拱形支撑架123插入定位孔413来限制振动板支架200转动，所述勾状卡扣124可将支撑轴111卡入卡勾170中限制振动板110纵向移动。
23.所述flutter模块位于呼气通道400后端，包含弯形管道210、喇叭形出气口220、小球230，所述弯形管道210直接插入呼气通道400后端中，弯形管道210中有阶梯型结构，可限制弯形管道纵向移动，所述喇叭形出气口220位于弯形管道210之后，其直径从大渐进至小，再从小渐进至大，所述小球230放于喇叭形出气口220之上，直径略大约喇叭形出气口220上出口直径。
24.所述外壳300包括上壳体310、下壳体320、滑盖330和咬嘴340；所述上壳体310侧面有振动板轴约束槽311，为一细长型槽，可将振动板110的支撑轴111放于槽中，限制支撑轴111移动，上壳体310后端有卡扣314，为梯形结构，上壳体310的后部有卡槽313，为拱形结构，上壳体310上侧有锁钥孔312，为一细长型槽，为锁钥510插入的入口；所述下壳体320内测前端、中端、后端各有2个定位槽321，每2个定位槽之间有3mm的空隙，用来插入呼气通道400上的定位片412，下壳体320下侧有通孔322，所述滑盖330上方为球形盖332，所述球形盖332表面有出气孔331，滑盖330内部后端有下端卡槽334，可用来限制flutter模块200的移动，滑盖外侧前端有侧方卡扣334，用来固定和保证上壳体310、下壳体320的配合；所述咬嘴340 为一前端扁平带有凸边、后端圆柱形的结构。
25.所述管体400包括呼气通道410、定位片420、磁石安装平台430和磁石(1)440；所述呼气通道410为一细长管，其前端的呼气口处有呼气口挡板411，是一块半圆形挡板，呼气通道410下侧有3片定位片420，可插入定位槽321中，呼气通道410上侧有定位孔412，可容纳纵向支撑架123插入，呼气通道410底部有雾化器连接孔413，呼气通道410后部上方有磁石安装平台430，是一正方形平台，可以安放磁石(1)440。
26.所述模式切换设备500其包括锁钥510、气道塞子520，所述锁钥510为一细长型杆件，前端为针型尖头，中端为细杆，后端为工字型，其工字型构建上半部分为拱形，锁钥510可插入振动板110的锥形挡块114中，所述气道塞子520为圆柱形盖，可堵塞呼气通道后端向外排气。
27.使用前将咬嘴340通过挡板安装在管体400上，使用痰液松动功能时，进行模式切换，将管道塞子520插在呼气通道410后端的圆孔处，阻塞其后端出气，此时辅助排痰预防肺部感染和增强心肺功能训练的装置进入痰液松动模式；患者先深吸一口气，此时，超声雾化器600雾化的药液将伴随患者的吸气送至患者肺部；再含住咬嘴340平稳持续向管内呼气3-4秒，气体从咬嘴340进入，从呼气通道410前端的圆孔流动，产生正压，再从振动板支座120的锥形出气孔121排出，推动振动板110，振动板110以支撑轴111为支承转动，振动板110后端翘起，同时振动板110后端的磁石(2)113又与磁石安装平台430上的磁石(1)440产生磁力，两磁石间的磁力使得振动板110回落，锥形挡块114挡住出气口，呼气通道410内气压再次升高，如此反复，带动空气振动，进而与人体肺部频率共振，令支气管pep的振动放大，从而使得患者气道中的粘痰液发生松动，使其顺利进入气管之中。
28.使用排痰功能时，进行模式切换，先将小球230放至flutter模块200的喇叭形出气口220上，再将滑盖330的球形盖332对准小球230，使小球230进入滑盖330的球形盖332中，再将滑盖330往上壳体310、下壳体320方向移动，使滑块330与上壳体310、下壳体320完全配合；此时将锁钥510对准上壳体310上的锁钥口312插入，插入完全后，转动锁钥510，使锁钥
510完全锁定，此时进入痰液移动功能；患者先深吸一口气，此时，超声雾化器600雾化的药液将伴随患者的吸气送至患者肺部；憋气1-2秒钟后患者平稳持续呼气3-4秒，气体涌入呼气通道410，产生正压，推动小球230向上运动，气体从喇叭形出气口220泻出，呼气通道410内的压力骤降，但同时由于小球230本身的重力，小球230又会向下掉落，呼气通道410内气压再次升高，如此反复，间歇性增加支气管内压，使呼出气体产生低频振动，进而带动起到深处的内壁纤毛发生共振，推动松懈的痰液自下而上推出人上部较粗气管，一旦痰液进入上部粗大器官，就很容易通过咳嗽排除体外。其中小球230可以根据自身需要进行更换来改变重量，以达到更换档位的作用。
29.本发明提供了一种辅助排痰预防肺部感染和增强心肺功能训练的装置，以解决阻塞性肺疾病患者缺少专业排痰手段，及时、正确并高效排除痰液并强化肺部功能的问题，同时也解决目前市场上排痰器型号单一、无可调工作档位的问题，本发明可以达到在医务人员指导下患者居家完成可调节模式的排痰及肺功能训练，痰液松动模块及痰液移动模块可以进行切换使用，可以让患者实现排痰的目的，并有效实现提高用户肺部能力的目的，同时患者可以根据自身情况，通过更换不同重量的球体做到改变排痰呼吸训练器档位的功能，更专业、高效、方便地完成排痰和呼吸训练，最后，若配合使用超声雾化器，雾化后的药液可随吸气气流直接到达患者肺部，在训练的同时还可满足治疗需求。
30.以上显示和描述了本发明的基本原理和主要特征和本发明的优点，对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明；因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内；不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
31.同时，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
32.以上所述仅为本发明的实施例，本项发明的技术性范围并不局限于说明书上的内容，可在不偏离本发明的技术思想以及专利保护的技术性范围的条件下进行修改及创新。
