用于将眼睛与眼科激光装置的患者接口对准的系统的制作方法

本公开总体上涉及眼科激光装置，更特别地涉及将眼睛与眼科激光装置的患者接口对准。

背景技术：

1、某些眼科激光外科手术系统具有激光装置，该激光装置生成脉冲激光束以对眼睛进行外科手术。在一些手术中，激光束根据治疗图案在眼睛中的特定点处创建光破坏。激光束应该与眼睛正确地对准，以创建与图案精确匹配的光破坏。耦合到激光装置的患者接口(pi)通常用于在手术期间将激光束与眼睛对准。患者接口典型地通过真空贴附到眼睛上，以将眼睛固定在位，从而将眼睛相对于治疗图案正确地定位。

2、将眼睛与患者接口对准以将接口耦合到眼睛上正确的位置(即将接口“对接”到眼睛上)，这不是一件简单的事。根据一个已知的对接过程，要求患者注视与激光束同心的固定光，然后外科医生手动将接口定位到眼睛上。然而，患者经常难以注视固定光，尤其是一旦接口与眼睛接触，从而降低对准的准确性。根据另一个已知的对接过程，眼睛的瞳孔可以被成像并且用于将患者接口与眼睛对准。然而，一些类型的患者接口可能在将接口放置到眼睛上时扭曲瞳孔，从而降低对准的准确性。这些已知的过程可能导致接口在眼睛上的错误定位，使得例如，激光束在眼睛上不居中和/或与眼睛的轴线成角度。对于某些手术，未对准可能产生次优的结果。例如，在基质透镜切除手术中，用未对准的激光束所创建的基质透镜可能在眼睛处不居中和/或与眼睛的轴线成角度，从而导致次优的视力矫正。

技术实现思路

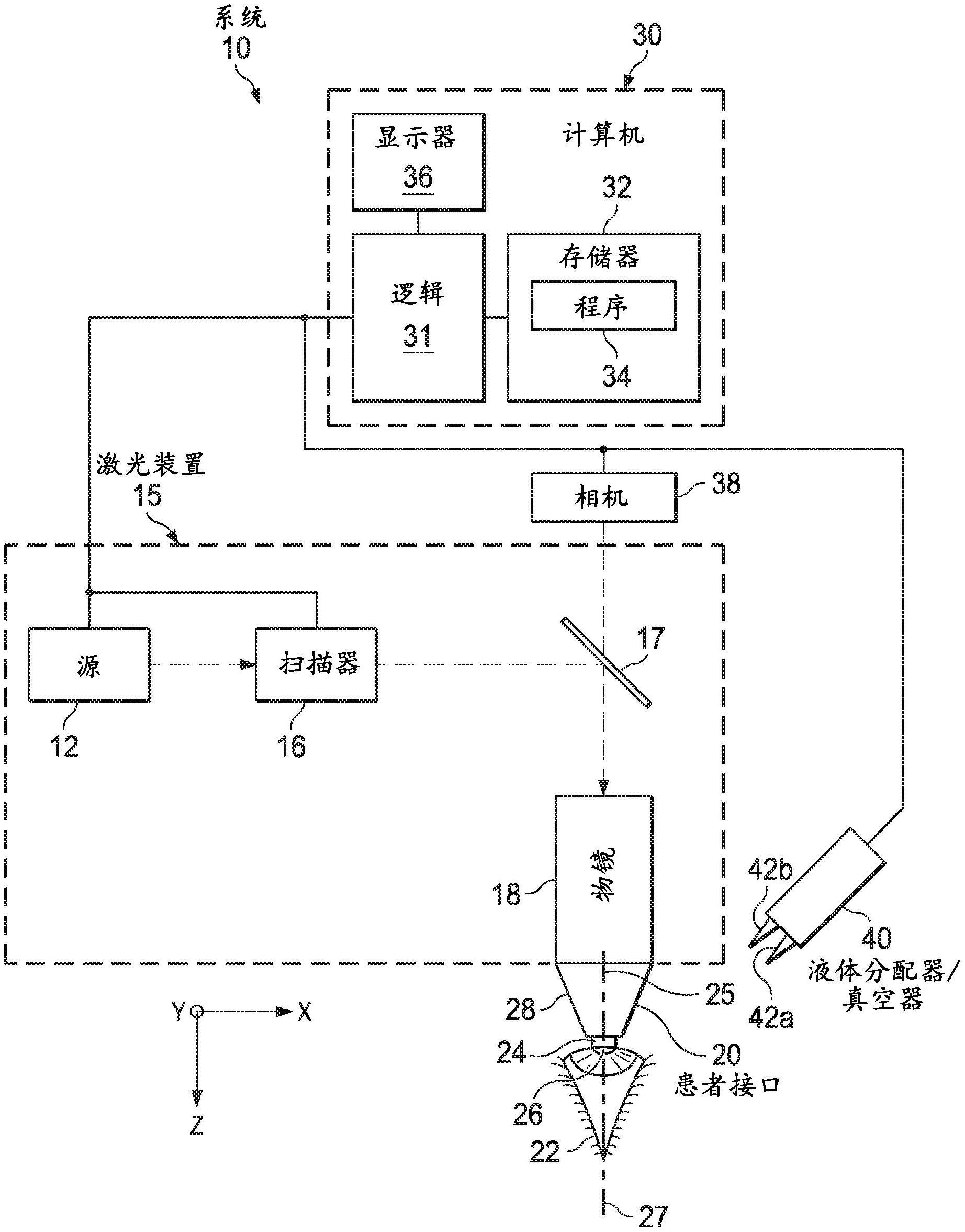

1、在某些实施例中，一种用于将眼睛与激光装置的患者接口对准的系统包括相机、显示屏和计算机。相机通过激光装置的患者接口记录眼睛的图像。液体设置在患者接口与眼睛的外表面之间。液体与患者接口和眼睛的外表面接触。图像包括液体的轮廓。显示屏显示眼睛的图像。计算机将眼睛与患者接口对准，以便将眼睛与激光装置的激光束对准。对准眼睛以根据治疗图案对眼睛进行手术。计算机通过以下方式将眼睛与患者接口对准：识别从相机接收的图像中液体的轮廓；根据轮廓确定眼睛的未对准；以及指示显示屏显示对未对准的描述。

2、实施例可以不包括以下特征或者可以包括以下特征中的一个、部分或全部：

3、计算机通过以下方式根据轮廓确定眼睛的未对准：识别轮廓的形状是椭圆形的；以及确定眼睛的轴线与激光装置的z轴成角度。

4、计算机通过以下方式根据轮廓确定眼睛的未对准：确定轮廓的形状的形心不在激光装置的中心点处；以及确定眼睛相对于激光装置的中心点侧向移位。

5、计算机确定基本上补偿未对准的调整。例如，计算机通过以下方式确定基本上补偿未对准的调整：识别轮廓的形状是椭圆形的；响应于识别该形状而确定眼睛的轴线与激光装置的z轴成角度；以及确定使眼睛旋转基本上补偿未对准。例如，计算机通过以下方式确定基本上补偿未对准的调整：确定轮廓的形状的形心不在激光装置的中心点处；确定眼睛相对于激光装置的中心点侧向移位一距离；以及确定使眼睛朝向中心点平移确定的距离基本上补偿未对准。在某些实施例中，计算机指示显示屏显示对该调整的描述。在某些实施例中，计算机根据该调整来调整患者接口或眼睛，以补偿未对准。在某些实施例中，计算机根据该调整来调整治疗图案，以补偿未对准。

6、计算机：生成对准覆盖物，该对准覆盖物指示将眼睛与患者接口对准的轮廓的期望位置和期望形状；将对准覆盖物放置到图像上；以及指示显示屏显示具有对准覆盖物的图像。在某些实施例中，计算机：接收对眼睛的角膜地形图的描述；以及根据眼睛的角膜地形图确定将眼睛与该患者接口对准的轮廓的期望位置和期望形状。在某些实施例中，计算机：确定多个对准覆盖物，每个对准覆盖物对应于眼睛与患者接口之间的特定距离；确定眼睛与患者接口之间的距离；以及生成对应于确定的距离的对准覆盖物。

7、计算机根据轮廓的大小确定眼睛与患者接口之间的距离。在某些实施例中，计算机指示显示屏显示眼睛与患者接口之间的距离。在某些实施例中，计算机响应于眼睛与患者接口之间的确定的距离而调整眼睛距患者接口的距离。

8、计算机执行液体分配程序以通过以下方式重新分配液体：使患者接口远离眼睛移动；以及使患者接口接近眼睛移动。

9、该系统进一步包括分配器，该分配器被配置为将附加液体分配到眼睛的外表面上。计算机指示分配器将附加液体分配到眼睛的外表面上。在某些实施例中，附加液体包括能够改变液体的表面张力的物质。在某些实施例中，附加液体包括增强液体的可见性的物质。

10、该系统进一步包括真空装置，该真空装置被配置为从眼睛的外表面去除液体的至少一部分。计算机指示真空装置从眼睛的外表面去除液体的至少一部分。

技术特征：

1.一种用于将眼睛与激光装置的患者接口对准的系统，所述系统包括：

2.如权利要求1所述的系统，所述计算机被配置为通过以下方式根据所述轮廓确定所述眼睛的未对准：

3.如权利要求1所述的系统，所述计算机被配置为通过以下方式根据所述轮廓确定所述眼睛的未对准：

4.如权利要求1所述的系统，所述计算机被配置为：

5.如权利要求4所述的系统，所述计算机被配置为通过以下方式确定基本上补偿所述未对准的所述调整：

6.如权利要求4所述的系统，所述计算机被配置为通过以下方式确定基本上补偿所述未对准的所述调整：

7.如权利要求4所述的系统，所述计算机被配置为：

8.如权利要求4所述的系统，所述计算机被配置为：

9.如权利要求4所述的系统，所述计算机被配置为：

10.如权利要求1所述的系统，所述计算机被配置为：

11.如权利要求10所述的系统，所述计算机被配置为：

12.如权利要求10所述的系统，所述计算机被配置为：

13.如权利要求1所述的系统，所述计算机被配置为：

14.如权利要求13所述的系统，所述计算机被配置为指示所述显示屏显示所述眼睛与所述患者接口之间的距离。

15.如权利要求13所述的系统，所述计算机被配置为响应于所述眼睛与所述患者接口之间的所确定的距离而调整所述眼睛距所述患者接口的距离。

16.如权利要求1所述的系统，所述计算机被配置为执行液体分配程序以通过以下方式重新分配所述液体：

17.如权利要求1所述的系统：

18.如权利要求17所述的系统，所述附加液体包括能够改变所述液体的表面张力的物质。

19.如权利要求17所述的系统，所述附加液体包括增强所述液体的可见性的物质。

20.如权利要求1所述的系统：

技术总结
在某些实施例中，一种用于将眼睛与激光装置的患者接口对准的系统包括相机、显示屏和计算机。相机通过激光装置的患者接口记录眼睛的图像。液体设置在患者接口与眼睛的外表面之间并且与该患者接口和该眼睛的外表面接触。图像包括液体的轮廓。显示屏显示眼睛的图像。计算机通过以下方式将眼睛与患者接口对准：识别从相机接收的图像中液体的轮廓；根据轮廓确定眼睛的未对准；以及指示显示屏显示对未对准的描述。

技术研发人员：M·阿布拉罕,M·韦特尼贝尔
受保护的技术使用者：爱尔康公司
技术研发日：
技术公布日：2024/1/11
