一种多功能长颈鹿训练保定笼的制作方法

1.本发明涉及动物保定笼具技术领域，特别是涉及一种多功能长颈鹿训练保定笼。


背景技术：

2.动物保定是指用人为的方法使动物易于接受诊断和治疗，保障人、畜安全所采取的保护性措施。在野生动物饲养过程，给生病的野生动物进行检查、治疗、输液等操作时，需将动物限制于笼体内以限制其活动，以便于兽医的操作，保障工作人员及动物的安全。在生产实际中，动物的现有保定方法常采用徒手保定、捆脚保定、倒卧保定或麻醉保定等方法，其存在着使用成本高、保定效果差、体力消耗大等缺点，尤其针对长颈鹿，该动物腿部及颈部较长，若采用常规保定方式往往会造成长颈鹿腿部或颈部受伤，严重时甚至会造成长颈鹿死亡，现有的解决方式是用草梱堆成高垛，让动物在麻醉后靠到草垛上，避免头部着地，但这种操作风险太大，成功率很低；同时现有的动物保定设备功能单一，无法满足动物行为训练的需要，也无法在训练的基础上进行修蹄等必要操作。因此亟需设计一种可针对长颈鹿动物的保定装置，以避免对长颈鹿实施保定措施时，对动物以及操作人员造成伤害，并增加保定设备的功能，提高设备使用效率。


技术实现要素：

3.本发明要解决的技术问题是提供一种多功能长颈鹿训练保定笼，其解决了现有保定笼对长颈鹿进行保定操作时，动物易受伤，操作风险高的问题，从而克服现有技术的不足。
4.为解决上述技术问题，本发明提供一种多功能长颈鹿训练保定笼，其包括前侧板、左侧板、右侧板及底板，所述底板的四角位置分别固定连接一根支撑杆，所述支撑杆构成呈长方体形状的支撑架，所述前侧板固定连接于支撑架的前部位置，所述左侧板及右侧板分别固定连接于支撑架的左右两侧位置，其中所述支撑架上前部位置分别对称设有两根固定立柱，所述固定立柱之间设有用于固定长颈鹿头部的固定头带，所述左侧板与右侧板的最上沿分别设有多个固定带连接点，且左侧板与右侧板上固定带连接点分别在横向方向一一对应，每对固定带连接点之间分别设有一根固定带。
5.作为本发明的一种改进，所述前侧板包括前部顶板和若干前部挡板，所述前部顶板与前部挡板均固定连接于支撑架的前端，且所述前部顶板位于前部挡板最上方，所述前部顶板上设有v型槽口。
6.作为本发明的进一步改进，所述左侧板包括若干左部挡板，所述左部挡板沿支撑架高度方向依次并排连接于支撑架的左部位置；所述右侧板包括若干右部挡板，所述右部挡板沿支撑架高度方向依次并排连接于支撑架的右部位置；所述左部挡板与右部挡板的安设数量根据长颈鹿身体高度进行调整。
7.作为本发明的一种改进，所述v型槽口的边缘均包覆有缓冲垫，以避免长颈鹿颈部被前部顶板划伤。
8.作为本发明的进一步改进，所述前侧板、左侧板及右侧板的最下沿均分别与底板保持有固定间隙，所述固定间隙用于为长颈鹿修蹄预留操作空间。
9.作为本发明的进一步改进，所述支撑架上至少一个侧方位置设有工作平台，所述工作平台采用螺栓连接方式固定于支撑架的侧方位置，所述工作平台用于为饲养员或兽医提供工作空间。
10.作为本发明的进一步改进，所述支撑架的后部位置沿高度方向设有多对横杆卡槽，所述横杆卡槽呈l型结构，所述横杆卡槽的开口方向朝上，每对横杆卡槽之间设有一组用于将动物限定于保定笼的横杆。
11.作为本发明的进一步改进，所述横杆的两端分别垂直于横杆长度方向延伸出限位部，当每根横杆安设于对应的横杆卡槽时，对应横杆上的限位部将限定横杆在横向产生位移。
12.作为本发明的进一步改进，所述左侧板、右侧板分别与同侧固定立柱之间设有第一斜向支撑杆，且所述第一斜向支撑杆一端固定连接于同侧的固定立柱，另一端固定连接于左侧板或右侧板的最上沿。
13.作为本发明的进一步改进，所述工作平台下方设有至少两根第二斜向支撑杆，所述第二斜向支撑杆与水平方向呈夹角设置，每根第二斜向支撑杆的上端位置设有连接于工作平台底部的第一延伸部，且所述第一延伸部平行于工作平台底部；每根斜向支撑杆的下端位置设有连接于左侧板或右侧板的第二延伸部，且所述第二延伸部平行于左侧板或右侧板。
14.采用这样的设计后，本发明至少具有以下优点：
15.(1)本发明中的多功能长颈鹿训练保定笼通过支撑架及挡板结构构成针对长颈鹿动物的保定笼结构，该笼体中前、左、右侧均通过挡板限定长颈鹿的活动空间，而后侧预留有供长颈鹿进出的开口，并通过可拆卸的横杆进行限位，同时针对长颈鹿身体特点在头部及身体位置均设有固定带，具备全方位的固定位点，可以保证长颈鹿在麻醉状态下的身体位置，避免动物死亡；并且根据长颈鹿颈部特点，保定笼预留有v型槽口，可方便长颈鹿与饲养员交流和取食；而在保定笼的下部则预留有供修蹄的固定间隙，其增强了该保定笼的功能，可以满足长颈鹿日常行为训练及医疗护理。
16.(2)本发明中的多功能长颈鹿训练保定笼的侧方设有可拆卸的工作平台，当对长颈鹿进行护理时，可将工作平台安设于笼体侧方，供饲养员及兽医等实施护理工作，而在非护理状态下，则可将工作平台拆卸下，以节省保定笼占用空间，保定笼拆除工作平台后可作为转运笼使用，使保定笼可实现多场合使用，提高设备使用效率。
附图说明
17.上述仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段，以下结合附图与具体实施方式对本发明作进一步的详细说明。

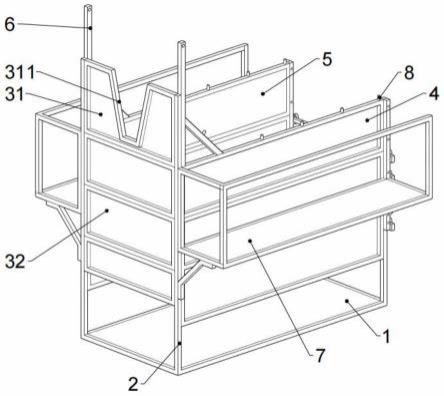

18.图1是本实施例中多功能长颈鹿训练保定笼的前部立体结构示意图。
19.图2是本实施例中多功能长颈鹿训练保定笼的后部立体结构示意图。
20.附图中附图标记具体为：
21.1-底板、2-支撑杆、31-前部顶板、311-v型槽口、32-前部挡板、4-左部挡板、5-右部
挡板、6-固定立柱、7-工作平台、8-固定带连接点、9-横杆、10-横杆卡槽、11-第一斜向支撑杆、12-第二斜向支撑杆。
具体实施方式
22.本发明中所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的部件或具有相同或类似功能的部件。下面通过参考附图描述的实施例是示例性的，仅用于解释本发明，而不能理解为对本发明的限制。
23.在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个部件内部的联通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明的具体含义。
24.参见图1和图2所示，本实施例中具体公开有一种多功能长颈鹿训练保定笼，其包括前侧板、左侧板、右侧板及底板1，本实施例中通过前侧板、左侧板、右侧板及底板1构成一可容纳长颈鹿的槽体空间，通过各方向的侧板可对长颈鹿活动空间进行限定，从而实现动物日常训练及护理要求。
25.具体的，本实施例中在所述底板1的四角位置分别固定连接一根支撑杆2，所述支撑杆2构成呈长方体形状的支撑架，所述前侧板固定连接于支撑架的前部位置，所述左侧板及右侧板分别固定连接于支撑架的左右两侧位置。
26.更详细的是，本实施例中所述前侧板包括前部顶板31和若干前部挡板32，所述前部顶板31与前部挡板32均固定连接于支撑架的前端，且所述前部顶板31位于前部挡板32最上方，所述前部顶板31上设有v型槽口311，所述v型槽口311的边缘均包覆有缓冲垫，以避免长颈鹿颈部被前部顶板31划伤。所述左侧板包括若干左部挡板4，所述左部挡板4沿支撑架高度方向依次并排连接于支撑架的左部位置；所述右侧板包括若干右部挡板5，所述右部挡板5沿支撑架高度方向依次并排连接于支撑架的右部位置；所述左部挡板4与右部挡板5的安设数量根据长颈鹿身体高度进行调整，同理所述前部挡板32的安设数量也可根据长颈鹿的颈部高度进行调整。例如针对成年体型的长颈鹿，可适当增加前部挡板32、左部挡板4及右部挡板5的数量，以保证各方向挡板覆盖动物身体，以提高保定笼对动物的限位作用；而针对幼年体型的长颈鹿，则可根据动物的身高体型，适当减少前部挡板32、左部挡板4及右部挡板5的数量，以确保保定笼上沿基本与长颈鹿身高齐平即可，这样可方便饲养员或兽医等人员对长颈鹿进行护理。
27.还需说明的是，本实施例中前部挡板32、左部挡板4、右部挡板5可采用平面金属板制作，各挡板的内侧保持平整，可保证动物活动时不会受伤；又或者前部挡板32、左部挡板4、右部挡板5可采用网状镂空结构，既能确保动物的舒适性，又方便观察动物状态；当然还可采用平面金属板与网状镂空结构相结合的方式，例如将前侧板、左侧板及右侧板中偏上部的挡板采用网状镂空结构，而偏下部的挡板则采用强度更好的平面金属板，这样保定笼的整体结构强度更好，使用寿命更长，并且还不会影响饲养员或兽医对长颈鹿进行观察。
28.本实施例中针对长颈鹿进行护理时，常常需要对长颈鹿实施麻醉，为避免长颈鹿麻醉后倒地死亡，本实施例中在所述支撑架上前部位置分别对称设有两根固定立柱6，所述
固定立柱6之间设有用于固定长颈鹿头部的固定头带，所述左侧板与右侧板的最上沿分别设有多个固定带连接点8，且左侧板与右侧板上固定带连接点8分别在横向方向一一对应，每对固定带连接点8之间分别设有一根固定带。本实施例中通过固定头带和固定带分别对长颈鹿的头部及身体施加承托力，当长颈鹿被麻醉后，可通过固定头带及固定带对长颈鹿全身施加固定，避免其身体躺倒，从而避免了长颈鹿死亡，同时该固定头带及固定带还可在其他护理阶段中对长颈鹿身体起到进一步的软性限位作用，从而既实现了对长颈鹿的限位，还降低了动物受伤风险。
29.更进一步的，本实施例中还在所述前侧板、左侧板及右侧板的最下沿均分别与底板1保持有固定间隙，所述固定间隙用于为长颈鹿修蹄预留操作空间。对于野生长颈鹿而言，由于每天都会有大量的运动，这种运动不但可以促进它们的消化，还可以将正常长出的蹄匣进行一个自然的打磨；而对于动物园中的长颈鹿，由于地形限制以及生存环境变化，其活动量骤减，导致蹄匣越来越长，将会影响长颈鹿蹄部正常动作，导致长颈鹿产生疼痛，因此在对动物园的长颈鹿进行护理时，蹄部修剪是一项重要的护理过程，为避免蹄部修剪过程中，长颈鹿来回走动影响修剪效率，采用保定笼将其身体固定，为便于通过保定笼实施蹄部修剪，因此会在保定笼的下方位置预留空间，以便于长颈鹿蹄部伸出，实施修剪。
30.此外为便于工作人员对长颈鹿全身进行护理，本实施例在所述支撑架上至少一个侧方位置设有工作平台7，并且所述工作平台7采用螺栓连接方式固定于支撑架的侧方位置，这样可便于工作平台7拆卸，本实施例中所述工作平台7用于为饲养员或兽医提供工作空间，例如需要对长颈鹿头部、颈部或者身体背部位置进行护理时，可踩在工作平台7上即可实施，可提高护理效率。
31.还需说明的是，本实施例中在所述支撑架的后部位置设有开口，该开口是为了便于长颈鹿进入或退出保定笼，同时为在护理过程中方式长颈鹿退出笼内，本实施例中还在所述支撑架的后部位置沿高度方向设有多对横杆卡槽10，具体的，所述横向卡槽安设于后部的支撑杆2上，本实施例中所述横杆卡槽10呈l型结构，且所述横杆卡槽10的开口方向朝上，而每对横杆卡槽10之间设有一组用于将动物限定于保定笼的横杆9，所述横杆9水平放置，且所述横杆9的两端直接搭接至横杆卡槽10即可。同时本实施例中为确保所述横杆9在限位过程中，不会产生脱落，在所述横杆9的两端分别垂直于横杆9长度方向延伸出有限位部，如此所述横杆9的端部位置相当于设有一个钩状结构，当每根横杆9安设于对应的横杆卡槽10时，对应横杆9上的限位部将限定横杆9在横向方向的位移，以避免横杆9发生水平位移。
32.同时本实施例中为增强保定笼的结构强度，在部分位置设有用于加强结构的连接件，具体的，所述左侧板、右侧板分别与同侧固定立柱6之间设有第一斜向支撑杆11，且所述第一斜向支撑杆11一端固定连接于同侧的固定立柱6，另一端固定连接于左侧板或右侧板的最上沿。通过第一斜向支撑杆11可确保固定立柱6的支撑强度，当固定头带托起长颈鹿头部时，与固定头带相连接的固定立柱6可由第一斜向支撑杆11提供加固，确保固定立杆不会发生扭曲。
33.更进一步的，本实施例中在所述工作平台7下方设有至少两根第二斜向支撑杆12，其中所述第二斜向支撑杆12与水平方向呈夹角设置，每根第二斜向支撑杆12的上端位置设有连接于工作平台7底部的第一延伸部，且所述第一延伸部平行于工作平台7底部；每根斜
向支撑杆2的下端位置设有连接于左侧板或右侧板的第二延伸部，且所述第二延伸部平行于左侧板或右侧板。通过上述连接结构可确保工作平台7与支撑架侧方牢固连接，以避免工作人员站立在工作平台7上时发生受伤。
34.以上所述，仅是本发明的较佳实施例而已，并非对本发明作任何形式上的限制，本领域技术人员利用上述揭示的技术内容做出些许简单修改、等同变化或修饰，均落在本发明的保护范围内。
