一种小鼠气管插管装置

1.本发明涉及医学鼠类实验相关技术领域，更具体地说，它涉及一种小鼠气管插管装置。


背景技术：

2.随着医学研究的发展，呼吸机辅助通气技术日渐应用在医学实验动物模型的研究，快速有效的气管插管是应用呼吸机辅助通气技术的关键之一，实验鼠是目前使用较多的实验动物，而气管插管法是指将特制的气管内导管经声门置入气管，进而打开呼吸道，通气供氧，保持气道通畅，防止误吸，为肺部疾病造模及给药等提供最佳条件。在现有的实验鼠进行气管插管的过程中，实验鼠在插管时通常平放于桌面上，通过手持手电筒照射实验鼠颈部，然后撑开实验鼠的口腔，用镊子牵拉实验鼠的舌头以寻找声门，在手电筒光线的照射下，小鼠的气管开口(声门)会呈现闪光状态，此时便可将实验鼠适用的气管导管置入气管置合适深度以供实验研究需要，而在实施过程中，实验鼠由于仰卧在桌面上，没有合适固定实验鼠的固定装置，不能很好地暴露实验鼠的声门，并且光源的远近对小鼠暴露声门有很大的影响，在插管过程中实验人员很难用左手在同时固定实验鼠和光源的条件下牵拉舌头以暴露声门，然后再用右手置入气管导管，进而导致实验操作困难问题，并且小鼠的气管口非常小，现有的气管导管极其容易插入胃中，因此需反复插入，对小鼠损伤较大，对经验不足的操作者不够友好，插管成功率低。


技术实现要素：

3.针对现有技术存在的不足，本发明的目的在于提供一种小鼠气管插管装置，以解决上述背景技术中提出的问题。
4.为实现上述目的，本发明提供了如下技术方案：一种小鼠气管插管装置，包括有用于固定实验鼠的固定架、和用于插入实验鼠气管的插管头、和能够与插管头的尾端可拆卸插接的外接插管，所述固定架包括有用于放置在实验台上的底板、和设置在底板上用于供麻醉的实验鼠背面抵靠的支架，所述支架长度方向的一端与底板转动连接设置并且该转动连接处设置有能够调控支架倾斜角度并能够将支架锁定在底板上的转角组件，所述支架长度方向的另一端设置有用于供实验鼠的鼠头抵靠的调节板，所述调节板长度方向的一端与支架长度方向的一端转动连接设置并且该转动连接处也设置有能够调控调节板倾斜角度并能够将调节板锁定在支架上的转角组件；
5.所述插管头包括有位于尾端并用于与外接插管可拆卸插接的插管座、和与插管座连通并用于插入实验鼠气管的插管针、和能够插入插管头内并用于照明的光纤丝，所述插管针由软质材料制成中空的管状结构设置并且中空的通道能够用于通气和供光纤丝穿过，所述插管针的长度尺寸大于实验鼠的气管长度使得插管针尾端的插管座能够始终位于实验鼠的口部外，所述光纤丝的首端设置有聚光球头，所述聚光球头的外径尺寸大于光纤丝的外径尺寸，所述光纤丝的外侧壁上沿其长度方向开设有通气槽，所述通气槽的长度尺寸
大于插管头的长度尺寸，所述通气槽一端靠近聚光球头设置，插管针插入实验鼠气管内时位于插管针内光纤丝上的通气槽能够将实验鼠的气管与外界连通。
6.本发明进一步设置为：所述插管针的首端设置有贯穿插管针管壁的开裂线，所述开裂线的长度方向沿插管针的长度方向设置，所述开裂线设置有两处并且两开裂线分别位于插管针的相对两侧，所述插管针的首端在开裂线的分割作用下设置有左半插管和右半插管、以及连接于左半插管和右半插管尾端的插管本体，所述插管本体的尾端与插管座连接，所述左半插管和右半插管的横截面成半圆环形结构设置，所述插管本体的横截面成圆环形结构设置，所述左半插管和右半插管于自然状态下向插管本体的相对两侧弯曲设置；
7.所述通气槽贯穿光纤丝径向两侧设置，所述左半插管和右半插管上于开口处的两侧边均设置有能够嵌入通气槽内的翻折边，并且翻折边嵌入通气槽内的长度尺寸小于光纤丝的半径尺寸，使得翻折边在嵌入通气槽内的状态下通气槽还能够实现实验鼠的气管与外界连通，左半插管和右半插管在翻折边嵌入通气槽内时能够贴附在光纤丝上并合围成环形结构，而将光纤丝从插管针内抽离时左半插管和右半插管能够在自然状态下维持向两侧弯曲的趋势。
8.本发明进一步设置为：所述通气槽的中部设置有与光纤丝同轴设置的通气孔，所述通气孔的内径尺寸大于通气槽的宽度尺寸。
9.本发明进一步设置为：支架与底板转动连接处的转角组件包括有固定设置在底板上的固定枢接臂、和固定设置在支架上的活动枢接臂、和轴向穿过固定枢接臂和活动枢接臂的转角轴，
10.调节板与支架转动连接处的转角组件包括有固定设置在支架上的固定枢接臂、和固定设置在调节板上的活动枢接臂、和轴向穿过固定枢接臂和活动枢接臂的转角轴；
11.所述固定枢接臂和活动枢接臂均设置有多个并且固定枢接臂和活动枢接臂沿转角轴的长度方向间隔排列设置，所述固定枢接臂上贯穿设置有能够供转角轴穿过的固定齿孔，所述活动枢接臂上贯穿设置有能够供转角轴穿过的活动齿孔，所述转角轴的外侧壁上设置有能够与固定齿孔和活动齿孔同时啮合的限转直齿，所述限转直齿的外径尺寸大于转角轴的外径尺寸，所述限转直齿的长度尺寸不大于活动齿孔的长度尺寸，所述限转直齿的数量与活动枢接臂的数量保持一致，并且各个限转直齿沿转角轴的长度方向间隔排列设置，相邻两限转直齿的间隔间距与相邻两活动枢接臂的间隔间距相适配，转角轴于轴向滑移过程中能够通过限转直齿与固定齿孔和活动齿孔同时啮合实现固定枢接臂与活动枢接臂的限转锁定，而当转角轴于轴向滑移过程中当限转直齿与固定齿孔分离并且限转直齿与活动齿孔啮合时转角轴能够带动活动枢接臂相对固定枢接臂转动。
12.本发明进一步设置为：所述转角轴上设置有能够始终在固定齿孔内轴向滑移的同轴定位套，所述同轴定位套成圆柱体结构设置并且与转角轴同轴固定设置，所述同轴定位套的外径尺寸与固定齿孔的内径尺寸相适配。
13.本发明进一步设置为：所述底板上的固定枢接臂凸设于底板一侧面上，所述固定枢接臂与底板该侧面成台阶结构设置，转动连接于该固定枢接臂上的支架转动至与底板该侧面贴合时能够处于水平状态。
14.本发明进一步设置为：所述转角轴长度方向的两端分别设置有限位沿和转动手柄，所述限位沿和转动手柄的外径尺寸均大于固定齿孔的内径尺寸，转角轴于轴向滑移过
程中当限位沿与固定架的侧边抵接时限转直齿与固定齿孔分离并且限转直齿与活动齿孔啮合设置，又当转动手柄与固定架的侧边抵接时限转直齿与固定齿孔和活动齿孔同时啮合设置。
15.本发明进一步设置为：所述转角轴上套设有弹簧，所述弹簧长度方向的两端分别抵接于限位沿与固定架的侧边之间。
16.本发明进一步设置为：所述调节板远离支架的一端设置有用于供门牙挂线钩挂的挂线钩，所述挂线钩设置有两个并且两个挂线钩分别位于实验鼠的鼠头两侧，所述调节板上设置有用于夹持限位住插管头的夹持座，所述夹持座位于两个挂线钩之间。
17.综上所述，本发明具有以下有益效果：在实施过程中，实验鼠的躯体仰卧在支架上，而实验鼠的头部依靠在调节板上，而支架和调节板能够通过转角组件灵活调控倾斜的角度，从而能够很好地暴露实验鼠的声门，并且实验鼠的头部角度和实验鼠的躯体角度能够分别调控，更有利于暴露声门从而便于插管头置入气管置合适深度以供实验研究需要，有效降低了操作困难程度的同时也大大提高了固定架的使用灵活程度和适用范围。
18.在实施过程中，先将光纤丝插入插管头内，使得光纤丝首端的聚光球头穿过插管针的首端，而光纤丝的尾端与光纤照明器连接，光纤照明器能够通过光纤丝照亮插管针的首端，方便在寻找声门时进行照明，而通气槽的设置能够在插管针插入实验鼠气管内时实现插管针的首端与外界的连通，一方面能够有效避免在插管的过程中彻底堵塞气管，从而导致实验鼠窒息而影响后续的实验研究，同时，也能够在插管头插管的过程中随时调节光纤丝插入插管头内的长度来观察实验鼠的呼吸急促程度是否有变化，从而能够以此判断插管针是否位于气管内：当插管针位于气管内时，通气槽能够实现实验鼠的气管与外界连通，使得实验鼠能够呼吸，而将光纤丝向外抽拉时通气槽没入插管针内，此时通气槽被封堵住使得实验鼠的气管与外界不连通，可见实验鼠的胸腹部呼吸运动由深慢变成浅快状态，即表示插管针在实验鼠的气管内而不是食管内；而当插管针位于食管内时，无论如何抽拉光纤丝实验鼠的胸腹部呼吸运动不会变化，从而能够在插管初期进行重新插管，有利于减小对实验鼠的损伤。
附图说明

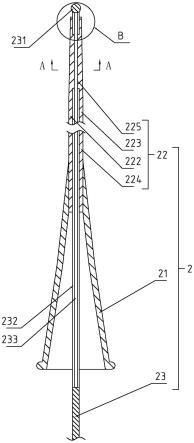

19.图1为插管头的纵向剖视图；
20.图2为图1中a-a向剖视图；
21.图3为图1中b部放大结构示意图；
22.图4为光纤丝的立体结构示意图；
23.图5为固定架的结构示意图；
24.图6为固定架的剖视图。
25.附图标记：1、固定架；11、底板；12、支架；13、调节板；131、挂线钩；132、夹持座；14、转角组件；141、固定枢接臂；1411、固定齿孔；142、活动枢接臂；1421、活动齿孔；143、转角轴；1431、限转直齿；1432、同轴定位套；1433、限位沿；1434、转动手柄；2、插管头；21、插管座；22、插管针；221、开裂线；222、左半插管；223、右半插管；224、插管本体；225、翻折边；23、光纤丝；231、聚光球头；232、通气槽；233、通气孔。
具体实施方式
26.下面结合附图和实施例，对本发明进一步详细说明。其中相同的零部件用相同的附图标记表示。需要说明的是，下面描述中使用的词语“前”、“后”、“左”、“右”、“上”和“下”指的是附图中的方向，词语“底面”和“顶面”、“内”和“外”分别指的是朝向或远离特定部件几何中心的方向。
27.参照图1-6所示，一种小鼠气管插管装置，包括有用于固定实验鼠的固定架1、和用于插入实验鼠气管的插管头2、和能够与插管头2的尾端可拆卸插接的外接插管，固定架1包括有用于放置在实验台上的底板11、和设置在底板11上用于供麻醉的实验鼠背面抵靠的支架12，支架12长度方向的一端与底板11转动连接设置并且该转动连接处设置有能够调控支架12倾斜角度并能够将支架12锁定在底板11上的转角组件14，支架12长度方向的另一端设置有用于供实验鼠的鼠头抵靠的调节板13，调节板13长度方向的一端与支架12长度方向的一端转动连接设置并且该转动连接处也设置有能够调控调节板13倾斜角度并能够将调节板13锁定在支架12上的转角组件14；
28.在实施过程中，实验鼠的躯体仰卧在支架12上，而实验鼠的头部依靠在调节板13上，而支架12和调节板13能够通过转角组件14灵活调控倾斜的角度，从而能够很好地暴露实验鼠的声门，并且实验鼠的头部角度和实验鼠的躯体角度能够分别调控，更有利于暴露声门从而便于插管头2置入气管置合适深度以供实验研究需要，有效降低了操作困难程度的同时也大大提高了固定架1的使用灵活程度和适用范围。
29.插管头2包括有位于尾端并用于与外接插管可拆卸插接的插管座21、和与插管座21连通并用于插入实验鼠气管的插管针22、和能够插入插管头2内并用于照明的光纤丝23，插管针22由软质材料制成中空的管状结构设置并且中空的通道能够用于通气和供光纤丝23穿过，插管针22的长度尺寸大于实验鼠的气管长度使得插管针22尾端的插管座21能够始终位于实验鼠的口部外，光纤丝23的首端设置有聚光球头231，聚光球头231的外径尺寸大于光纤丝23的外径尺寸，光纤丝23的外侧壁上沿其长度方向开设有通气槽232，通气槽232的长度尺寸大于插管头2的长度尺寸，通气槽232一端靠近聚光球头231设置，插管针22插入实验鼠气管内时位于插管针22内光纤丝23上的通气槽232能够将实验鼠的气管与外界连通。
30.在实施过程中，先将光纤丝23插入插管头2内，使得光纤丝23首端的聚光球头231穿过插管针22的首端，而光纤丝23的尾端与光纤照明器连接，光纤照明器能够通过光纤丝23照亮插管针22的首端，方便在寻找声门时进行照明，而通气槽232的设置能够在插管针22插入实验鼠气管内时实现插管针22的首端与外界的连通，一方面能够有效避免在插管的过程中彻底堵塞气管，从而导致实验鼠窒息而影响后续的实验研究，同时，也能够在插管头2插管的过程中随时调节光纤丝23插入插管头2内的长度来观察实验鼠的呼吸急促程度是否有变化，从而能够以此判断插管针22是否位于气管内：当插管针22位于气管内时，通气槽232能够实现实验鼠的气管与外界连通，使得实验鼠能够呼吸，而将光纤丝23向外抽拉时通气槽232没入插管针22内，此时通气槽232被封堵住使得实验鼠的气管与外界不连通，可见实验鼠的胸腹部呼吸运动由深慢变成浅快状态，即表示插管针22在实验鼠的气管内而不是食管内；而当插管针22位于食管内时，无论如何抽拉光纤丝23实验鼠的胸腹部呼吸运动不会变化，从而能够在插管初期进行重新插管，有利于减小对实验鼠的损伤。
31.插管针22的首端设置有贯穿插管针22管壁的开裂线221，开裂线221的长度方向沿插管针22的长度方向设置，开裂线221设置有两处并且两开裂线221分别位于插管针22的相对两侧，插管针22的首端在开裂线221的分割作用下设置有左半插管222和右半插管223、以及连接于左半插管222和右半插管223尾端的插管本体224，插管本体224的尾端与插管座21连接，左半插管222和右半插管223的横截面成半圆环形结构设置，插管本体224的横截面成圆环形结构设置，左半插管222和右半插管223于自然状态下向插管本体224的相对两侧弯曲设置；插管针22可由医用硅胶制成，使得左半插管222和右半插管223能够维持向两侧弯曲的弹性张力。
32.通气槽232贯穿光纤丝23径向两侧设置，左半插管222和右半插管223上于开口处的两侧边均设置有能够嵌入通气槽232内的翻折边225，并且翻折边225嵌入通气槽232内的长度尺寸小于光纤丝23的半径尺寸，使得翻折边225在嵌入通气槽232内的状态下通气槽232还能够实现实验鼠的气管与外界连通，左半插管222和右半插管223在翻折边225嵌入通气槽232内时能够贴附在光纤丝23上并合围成环形结构，而将光纤丝23从插管针22内抽离时左半插管222和右半插管223能够在自然状态下维持向两侧弯曲的趋势。
33.该设计使得插管针22的首端能够在自然状态下维持张开状态，该设计不仅有利于避免插管针22滑脱，同时也有利于插管针22的端口维持开口状态，进而有利于维持气道通畅，为肺部疾病造模及给药等提供最佳条件。
34.通气槽232的中部设置有与光纤丝23同轴设置的通气孔233，通气孔233的内径尺寸大于通气槽232的宽度尺寸。通气孔233的设置有效增加了通气通道的横截面积，从而有效增加了进气量，有效避免了实验鼠在插管时窒息。
35.支架12与底板11转动连接处的转角组件14包括有固定设置在底板11上的固定枢接臂141、和固定设置在支架12上的活动枢接臂142、和轴向穿过固定枢接臂141和活动枢接臂142的转角轴143，调节板13与支架12转动连接处的转角组件14包括有固定设置在支架12上的固定枢接臂141、和固定设置在调节板13上的活动枢接臂142、和轴向穿过固定枢接臂141和活动枢接臂142的转角轴143；
36.固定枢接臂141和活动枢接臂142均设置有多个并且固定枢接臂141和活动枢接臂142沿转角轴143的长度方向间隔排列设置，固定枢接臂141上贯穿设置有能够供转角轴143穿过的固定齿孔1411，活动枢接臂142上贯穿设置有能够供转角轴143穿过的活动齿孔1421，转角轴143的外侧壁上设置有能够与固定齿孔1411和活动齿孔1421同时啮合的限转直齿1431，限转直齿1431的外径尺寸大于转角轴143的外径尺寸，限转直齿1431的长度尺寸不大于活动齿孔1421的长度尺寸，限转直齿1431的数量与活动枢接臂142的数量保持一致，并且各个限转直齿1431沿转角轴143的长度方向间隔排列设置，相邻两限转直齿1431的间隔间距与相邻两活动枢接臂142的间隔间距相适配，转角轴143于轴向滑移过程中能够通过限转直齿1431与固定齿孔1411和活动齿孔1421同时啮合实现固定枢接臂141与活动枢接臂142的限转锁定，而当转角轴143于轴向滑移过程中当限转直齿1431与固定齿孔1411分离并且限转直齿1431与活动齿孔1421啮合时转角轴143能够带动活动枢接臂142相对固定枢接臂141转动。
37.该转角组件14的结构设计巧妙、合理，既能够实现固定枢接臂141和活动枢接臂142的相对转动，也能够实现固定枢接臂141与活动枢接臂142的限转锁定，从而能够方便实
现调节板13和支架12的角度调节，并且调控方式简单、方便，有利于提高固定架1的使用灵活程度和适用范围。此外，当限转直齿1431与固定齿孔1411分离并且限转直齿1431与活动齿孔1421啮合时，能够通过带动转角轴143转动从而直接带动活动枢接臂142转动，也就是通过转角轴143直接调节支架12和调节板13的倾斜角度，从而有利于进一步提高固定架1的调节灵活程度。
38.转角轴143上设置有能够始终在固定齿孔1411内轴向滑移的同轴定位套1432，同轴定位套1432成圆柱体结构设置并且与转角轴143同轴固定设置，同轴定位套1432的外径尺寸与固定齿孔1411的内径尺寸相适配。同轴定位套1432的设置使得限转直齿1431与固定齿孔1411分离并且限转直齿1431与活动齿孔1421啮合时转角轴143不会在固定齿孔1411内径向摆动，从而有利于提高转角组件14的使用稳定程度，也有利于固定齿孔1411与活动齿孔1421随时保持同轴状态便于限转直齿1431与固定齿孔1411的啮合与分离，大大提高了转角轴143的轴向滑移调控时的顺畅程度。
39.底板11上的固定枢接臂141凸设于底板11一侧面上，固定枢接臂141与底板11该侧面成台阶结构设置，转动连接于该固定枢接臂141上的支架12转动至与底板11该侧面贴合时能够处于水平状态。该设计有效增加了支架12的摆动范围，从而有利于提高固定架1的适用范围，便于将支架12转动至水平状态从而方便将实验鼠维持平躺状态以便完成后续的实验。
40.转角轴143长度方向的两端分别设置有限位沿1433和转动手柄1434，限位沿1433和转动手柄1434的外径尺寸均大于固定齿孔1411的内径尺寸，转角轴143于轴向滑移过程中当限位沿1433与固定架1的侧边抵接时限转直齿1431与固定齿孔1411分离并且限转直齿1431与活动齿孔1421啮合设置，又当转动手柄1434与固定架1的侧边抵接时限转直齿1431与固定齿孔1411和活动齿孔1421同时啮合设置。限位沿1433和转动手柄1434的设置均能够实现对转角轴143的限位，避免转角轴143被抽离出来的同时，也能够方便通过其判断转角组件14是否处于锁定状态，并且也能够方便通过转动手柄1434实现带动转角轴143转动。
41.转角轴143上套设有弹簧，弹簧长度方向的两端分别抵接于限位沿1433与固定架1的侧边之间。弹簧的设置有利于转角组件14始终维持锁定状态，从而有利于提高固定架1于使用过程中的稳定程度。
42.调节板13远离支架12的一端设置有用于供门牙挂线钩131挂的挂线钩131，挂线钩131设置有两个并且两个挂线钩131分别位于实验鼠的鼠头两侧，调节板13上设置有用于夹持限位住插管头2的夹持座132，夹持座132位于两个挂线钩131之间。挂线钩131方便供门牙挂线钩131挂进而便于挂钩实验鼠，而夹持座132可夹持着插管座21，有利于提高插管头2的稳定程度。
43.以上仅是本发明的优选实施方式，本发明的保护范围并不仅局限于上述实施例，凡属于本发明思路下的技术方案均属于本发明的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理前提下的若干改进和润饰，这些改进和润饰也应视为本发明的保护范围。
