1.本实用新型涉及医疗器械领域,特别涉及一种灌肠器。
背景技术:2.灌肠器是用软管自肛门插入直肠灌注液体,以达到通便排气的治疗方法。能刺激肠蠕动,软化、清除粪便,并有降温、稀释肠内毒物、减少吸收,低温溶液为高热患者降温的作用,此外,亦可达到供给药物、营养、水分等治疗目的。
3.由于软管太软,不方便经过自肛门插入直肠,插入过程中容易发生曲折。
技术实现要素:4.针对现有技术中的上述不足,本实用新型提供了一种灌肠器,实现柔软的输液管方便插入人体肠道内。
5.为了达到上述实用新型目的,本实用新型采用的技术方案为:
6.一种灌肠器,包括输液袋、吊环、输液管、流速控制器、副管、肛塞、凸环、导向杆;
7.所述输液袋用于容纳灌肠的药液;
8.所述吊环与输液袋固定连接,所述吊环用于悬挂输液袋;
9.输液管一端与输液袋固定并且两者相互连通,所述输液管用于经过肛门插入直肠;
10.所述流速控制器设置于输液管的管路上;
11.所述副管固定于输液管的外侧,所述副管与输液管路径相同;所述副管与输液管材质为柔软材质,所述副管第一端与输液管远离输液袋的一端齐平;
12.所述导向杆用于插入副管内,增强输液管的刚性。
13.进一步,副管直径为输液管的1/4-1/5。
14.进一步,导向杆可以为碳钎维或者铝合金。
15.进一步,水浴桶、支腿、固定支架、卡接槽、卡接支架、固定竖板、弹性板;
16.所述水浴桶下底板下方固定设置多个支腿,所述水浴桶内有热水;
17.卡接支架包括固定竖板、弹性板;所述固定竖板下侧与水浴桶上端面固定连接,所述固定竖板上侧与弹性板一端固定连接,所述弹性板另一侧倾斜向下,所述弹性板具有弹性;共有两个卡接支架与水浴桶上端面固定连接;
18.两个固定支架与输液管固定连接,所述固定支架开设卡接槽;
19.所述卡接槽大于固定竖板、弹性板贴合的尺寸,所述卡接槽小于自然状态下的弹性板与固定竖板的之间的最大距离;
20.所述输液管有一部分盘在水浴桶内。
21.进一步,电加热装置;
22.所述电加热装置固定设置于水浴桶下方,所述电加热装置用于对变凉水浴桶内水再次加热。
23.进一步,隔板固定于水浴桶内壁,隔板将水浴桶分为上下两层,所述隔板开设多个过水孔。
24.本实用新型的有益效果为:
25.由于在输液管的侧面固定设置副管,并且导向杆插入输液管后加强了输液管的刚性,进而刚性增强后的输液管更容易自肛门插入直肠,实现柔软的输液管方便插入人体肠道内。
附图说明

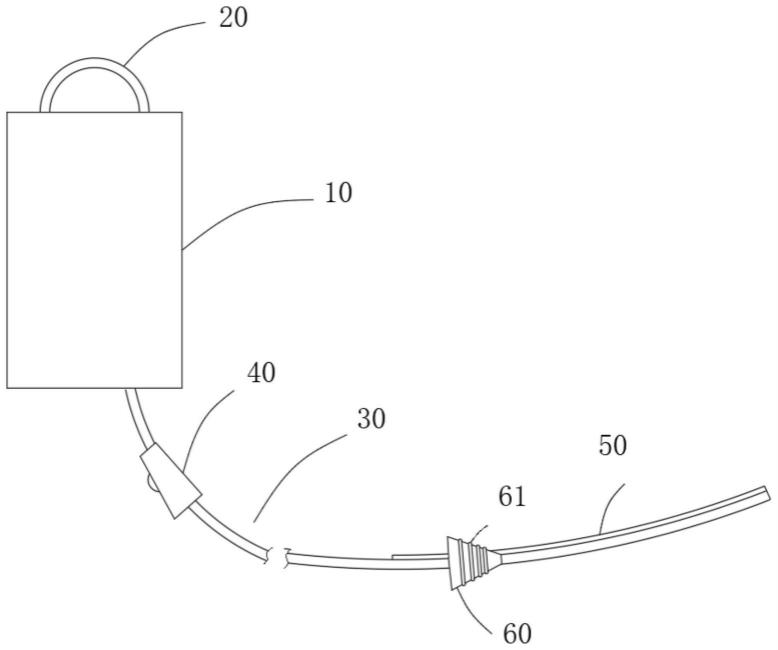

26.图1为本技术的结构示意图;
27.图2为导向杆的结构示意图;
28.图3为输液管的加热装置示意图;
29.附图标记对照表:
30.输液袋10、吊环20、输液管30、流速控制器40、副管50、肛塞60、凸环61、导向杆70、水浴桶80、支腿90、固定支架100、卡接槽101、卡接支架110、固定竖板111、弹性板112、电加热装置120、隔板130。
具体实施方式
31.下面结合附图来进一步说明本实用新型的具体实施方式。其中相同的零部件用相同的附图标记表示。需要说明的是,下面描述中使用的词语“前”、“后”、“左”、“右”、“上”和“下”指的是附图中的方向,词语“内”和“外”分别指的是朝向或远离特定部件几何中心的方向。
32.为了使本实用新型的内容更容易被清楚地理解,下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述。
33.如图1至图3所示,一种灌肠器,包括输液袋10、吊环20、输液管30、流速控制器40、副管50、肛塞60、凸环61、导向杆70;
34.所述输液袋10用于容纳灌肠的药液;
35.所述吊环20与输液袋10固定连接,所述吊环20用于悬挂输液袋10;
36.输液管30一端与输液袋10固定并且两者相互连通,所述输液管30用于经过肛门插入直肠;
37.所述流速控制器40设置于输液管30的管路上;
38.所述副管50固定于输液管30的外侧,所述副管50与输液管30路径相同;为了人体的舒适感,所述副管50与输液管30材质为柔软材质,所述副管50第一端与输液管30远离输液袋10的一端齐平;优选的,副管50直径为输液管30的1/4-1/5;
39.所述导向杆70用于插入副管50内,增强输液管30的刚性。优选的,导向杆70可以为碳钎维或者铝合金。
40.原理:由于在输液管30的侧面固定设置副管50,并且导向杆70插入输液管30后加强了输液管30的刚性,进而刚性增强后的输液管30更容易自肛门插入直肠,实现柔软的输液管方便插入人体肠道内。
41.进一步,所述副管50远离液袋10的一端为封闭端。
42.进一步,肛塞60为锥形,所述肛塞60固定穿套于输液管30和副管50外侧;肛塞60的尖端指向输液管30远离输液袋10的一端;所述肛塞60外周壁上固定设置多圈凸环61;所述肛塞60用于防止灌入人体肠道内的灌肠液再次流出,所述凸环61用于防止肛塞60脱离肛门
43.进一步,水浴桶80、支腿90、固定支架100、卡接槽101、卡接支架110、固定竖板111、弹性板112;
44.所述水浴桶80下底板下方固定设置多个支腿90,所述水浴桶80内有热水;
45.卡接支架110包括固定竖板111、弹性板112;所述固定竖板111下侧与水浴桶80上端面固定连接,所述固定竖板111上侧与弹性板112一端固定连接,所述弹性板112另一侧倾斜向下,所述弹性板112具有弹性;共有两个卡接支架110与水浴桶80上端面固定连接;
46.两个固定支架100与输液管30固定连接,所述固定支架100开设卡接槽101;
47.所述卡接槽101大于固定竖板111、弹性板112贴合的尺寸,所述卡接槽101小于自然状态下的弹性板112与固定竖板111的之间的最大距离。
48.所述输液管30有一部分盘在水浴桶80内。
49.当卡接槽101穿套在固定竖板111外侧并且在弹性板112下方时,弹性板112能够防止固定支架100与卡接支架110的脱落。水浴桶80内的热水对输液管30内的液体加热,防止冷的灌肠对病人的肠道刺激。
50.进一步,电加热装置120;
51.所述电加热装置120固定设置于水浴桶80下方,所述电加热装置120用于对变凉水浴桶80内水再次加热。
52.进一步,隔板130固定于水浴桶80内壁,隔板130将水浴桶80分为上下两层,所述隔板130开设多个过水孔;
53.当电加热装置120通电加热时,水浴桶80底部最热;而隔板130将水浴桶80底部与输液管30隔开,防止输液管30被水浴桶80底部烫坏。
54.以上所述仅为本实用新型专利的较佳实施例而已,并不用以限制本实用新型专利,凡在本实用新型专利的精神和原则之内所作的任何修改、等同替换和改进等,均应包含在本实用新型专利的保护范围之内。
