一种新型静脉剥脱器的制作方法

本技术涉及静脉剥脱器，尤其涉及一种新型静脉剥脱器。

背景技术：

1、市场上个已有两款器械作为治疗大隐静脉曲张金方法——静脉剥脱术的主要器械，分别为以苏州茵络医疗器械有限公司为代表的带剥脱导管、剥脱头、卡头及剥脱手柄组成的静脉剥脱器；以及杭州天诚药业有限公司的带有切割结构的大隐静脉剥脱导管两种。专利号为201720835950.5静脉剥脱器、200710194557.3静脉切除器。

2、现有的中国专利201720835950.5公开了一种静脉剥脱器，由剥脱导管与固定于剥脱导管的端头，固定于剥脱导管中部的一对卡头，可以连接任一一端的剥脱手柄，以及与一对卡头中的任一个可操作连接的剥脱头。术中手术切口多，为至少两个，拖拽血管导致出血量增多以及隐神经的损伤，从而导致皮肤表面感觉异常。

3、现有的中国专利200710194557.3，公开了一种静脉切除器，采用拨扭前后移动带动切割大隐静脉不锈钢管移动，使得血管进行切除，使用时仅依靠大拇指发力推动拨钮，切割过程中拨钮与切割管移动距离相同，增加推动拨钮的手指疲劳，影响了使用者在操作器械时的感受；同时外管开孔不便于对血管切除时进行定位，使得实际切除位置与理想切除位置间有一定距离的偏差；肿胀液管较细，肿胀液从尖端流出时容易受到肌肉及组织压迫而导致肿胀液体无法顺利流出，从而显著影响了手术的时间及患者体验，增大了手术失败的风险。

4、由上所述，为此我们设计出了一种新型静脉剥脱器来解决以上问题。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种新型静脉剥脱器。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种新型静脉剥脱器，包括器件本体，所述器件本体包括外套管握柄组件、外套管组件、切割管组件及肿胀液管组件，所述肿胀液管组件、切割管组件、外套管组件、外套管握柄组件由内至外依次套装设置；

4、所述外套管握柄组件包括外套管握柄和外套管手柄，所述外套管手柄可拆卸拼接安装在外套管握柄上，所述外套管组件包括外套管，所述外套管手柄的一端连接外套管；外套管握柄的一端与肿胀液管组件连接；

5、所述切割管组件由切割管、推送回抽结构、切割管连接块组成，所述切割管连接块可移动安装在外套管手柄的内部，所述切割管的一端与切割管连接块固定连接，所述切割管的另一端延伸至外套管的内部，所述推送回抽结构安装在外套管手柄上，并与切割管连接块驱动连接，所述肿胀液管组件由肿胀液管与外套管推柄组成，所述外套管握柄及外套管手柄内部设置有与外套管推柄配合使用的自动复位结构。

6、优选的，所述推送回抽结构包括推动切割结构、齿轮传动结构、弹簧结构中的一种或多种。

7、优选的，所述推动切割结构包括设置在外套管手柄上的滑槽和安装在滑槽上的拨钮，所述滑槽长为12～16mm，宽为4～6mm，所述滑槽呈90-180度角度设置，所述拨钮贯穿滑槽与切割管连接块通过m2或m2.5螺丝固定连接。

8、优选的，所述齿轮传动结构包括设置在切割管连接块一侧的齿轮，所述齿轮的一侧延伸至外套管握柄组件的外侧，所述齿轮分度圆直径在10-40mm之间，所述切割管连接块靠近齿轮的一侧外壁上设置有相适配的齿条，所述外套管手柄上设置有与齿轮相适配的安装槽。

9、优选的，所述弹簧结构包括击发弹簧，还包括设置在切割管连接块一侧的固定孔和设置在外套管手柄上的安全锁结构，所述安全锁包括安装在外套管手柄上的拉销和拉环，所述拉销的一端与固定孔可拆卸安装，所述拉销的另一端延伸至外套管手柄的外侧与拉环连接。

10、优选的，所述外套管连接在外套管握柄组件上，所述外套管远离外套管握柄组件的一端设置有扩口，所述外套管靠近扩口一端设有切割开槽，所述切割开槽8长为8～12mm，宽为4～6mm，所述切割开槽靠近扩口的一端设置有切割齿。

11、优选的，所述自动复位结构由弹簧挡块及复位弹簧组成，弹簧挡块的一端安装在切割管连接块的内部，所述复位弹簧安装在弹簧挡块和外套管握柄组件的内部之间，并套装在肿胀液管的外侧。

12、优选的，所述切割管组件的切割管连接块与切割管的连接方式为注塑与点胶中的一种，切割管移动距离为10mm～20mm。

13、优选的，所述外套管的材料为不锈钢、镍钛合金、钛合金、镁合金、钴基合金中的一种或多种，所述外套管长度为250mm～350mm，直径为4mm～6mm。

14、优选的，所述外套管推柄延伸至外套管握柄的一端连接肿胀液管，另一端设有鲁尔接头，所述外套管握柄与肿胀液管的连接方式为注塑与点胶中的一种，所述肿胀液管的材质为pe、pp、pvc中的一种或多种组合，所述肿胀液管的尖端设有2～4个小孔。

15、与现有技术相比，本实用新型的有益效果是：本实用新型中，本静脉剥脱器配件简易，仅仅通过外套管握柄组件、外套管组件、切割管组件及肿胀液管组件四组件结构，设有不同的推送回抽结构，方便使用者操作，并增加效率及成功率；特有的切割齿设计，使得器械在切割静脉过程中更加稳定，切割位置更加可控；肿胀液管尖端的多孔设计更好的降低了注射肿胀液时尖端被肌肉或血管阻塞导致的无法注射肿胀液，在使用过程中，达到了增加大隐静脉切割效率，优化单手操作时带来的手指疲劳，有效减少了手术失败的风险的有益效果。

技术特征：

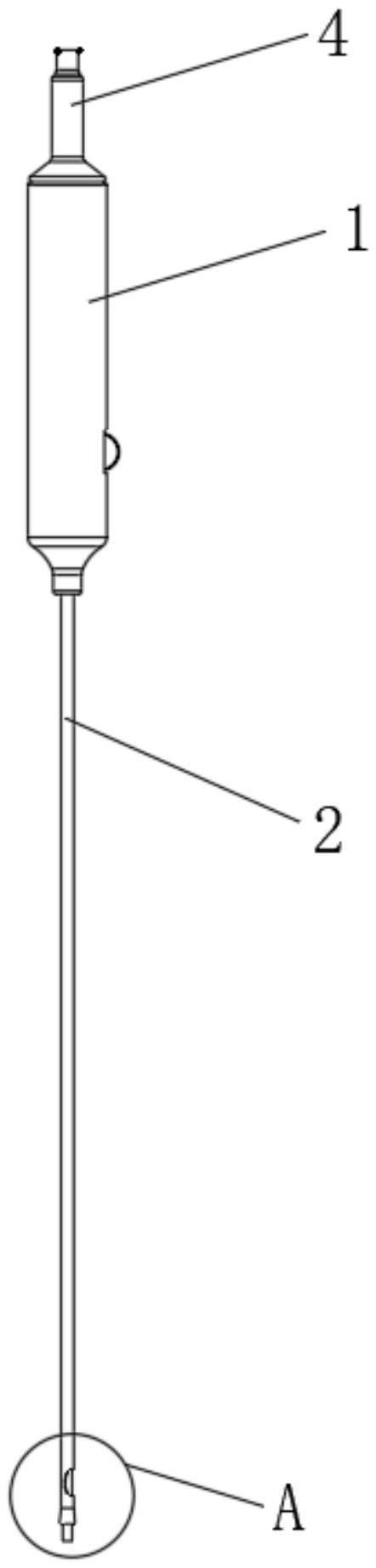

1.一种新型静脉剥脱器，包括器件本体，其特征在于，所述器件本体包括外套管握柄组件(1)、外套管组件(2)、切割管组件(3)及肿胀液管组件(4)，所述肿胀液管组件(4)、切割管组件(3)、外套管组件(2)、外套管握柄组件(1)由内至外依次套装设置；

2.根据权利要求1所述的一种新型静脉剥脱器，其特征在于，所述推送回抽结构(302)包括推动切割结构(5)、齿轮传动结构(6)、弹簧结构(7)中的一种或多种。

3.根据权利要求2所述的一种新型静脉剥脱器，其特征在于，所述推动切割结构(5)包括设置在外套管手柄(102)上的滑槽(11)和安装在滑槽(11)上的拨钮，所述滑槽(11)长为12～16mm，宽为4～6mm，所述滑槽(11)呈90-180度角度设置，所述拨钮贯穿滑槽(11)与切割管连接块(303)通过m2或m2.5螺丝固定连接。

4.根据权利要求2所述的一种新型静脉剥脱器，其特征在于，所述齿轮传动结构(6)包括设置在切割管连接块(303)一侧的齿轮(601)，所述齿轮(601)的一侧延伸至外套管握柄组件(1)的外侧，所述齿轮(601)分度圆直径在10-40mm之间，所述切割管连接块(303)靠近齿轮(601)的一侧外壁上设置有相适配的齿条，所述外套管手柄(102)上设置有与齿轮(601)相适配的安装槽。

5.根据权利要求2所述的一种新型静脉剥脱器，其特征在于，所述弹簧结构(7)包括击发弹簧(12)，还包括设置在切割管连接块(303)一侧的固定孔和设置在外套管手柄(102)上的安全锁结构，所述安全锁包括安装在外套管手柄(102)上的拉销(701)和拉环(702)，所述拉销(701)的一端与固定孔可拆卸安装，所述拉销(701)的另一端延伸至外套管手柄(102)的外侧与拉环(702)连接。

6.根据权利要求1所述的一种新型静脉剥脱器，其特征在于，所述外套管(201)连接在外套管握柄组件(1)上，所述外套管(201)远离外套管握柄组件(1)的一端设置有扩口，所述外套管(201)靠近扩口一端设有切割开槽(8)，所述切割开槽(8)长为8～12mm，宽为4～6mm，所述切割开槽(8)靠近扩口的一端设置有切割齿。

7.根据权利要求1所述的一种新型静脉剥脱器，其特征在于，所述自动复位结构由弹簧挡块(10)及复位弹簧(9)组成，弹簧挡块(10)的一端安装在切割管连接块(303)的内部，所述复位弹簧(9)安装在弹簧挡块(10)和外套管握柄组件(1)的内部之间，并套装在肿胀液管(401)的外侧。

8.根据权利要求1所述的一种新型静脉剥脱器，其特征在于，所述切割管组件(3)的切割管连接块(303)与切割管(301)的连接方式为注塑与点胶中的一种，切割管(301)移动距离为10mm～20mm。

9.根据权利要求1所述的一种新型静脉剥脱器，其特征在于，所述外套管(201)的材料为不锈钢、镍钛合金、钛合金、镁合金、钴基合金中的一种或多种，所述外套管(201)长度为250mm～350mm，直径为4mm～6mm。

10.根据权利要求1所述的一种新型静脉剥脱器，其特征在于，所述外套管推柄(402)延伸至外套管握柄(101)的一端连接肿胀液管(401)，另一端设有鲁尔接头，所述外套管握柄(101)与肿胀液管(401)的连接方式为注塑与点胶中的一种，所述肿胀液管(401)的材质为pe、pp、pvc中的一种或多种组合，所述肿胀液管(401)的尖端设有2～4个小孔。

技术总结
本技术公开了一种新型静脉剥脱器，涉及静脉剥脱器技术领域,包括器件本体，所述器件本体包括外套管握柄组件、外套管组件、切割管组件及肿胀液管组件，所述肿胀液管组件、切割管组件、外套管组件、外套管握柄组件由内至外依次套装设置；所述外套管握柄组件包括外套管握柄和外套管手柄，所述外套管手柄可拆卸拼接安装在外套管握柄上，所述外套管组件包括外套管，所述外套管握柄的一端连接外套管，所述外套管握柄的另一端与肿胀液组件连接。本技术在使用过程中，达到了增加大隐静脉切割效率，优化单手操作时带来的手指疲劳，有效减少了手术失败的风险的有益效果。

技术研发人员：贾文娴,陆小尚,文超逸,柏恩泽,池浩鹏,彭大冬
受保护的技术使用者：赛微医疗科技（上海）有限公司
技术研发日：20221202
技术公布日：2024/1/12
