一种俯卧弹力床的制作方法

本发明属于医疗器械，具体涉及一种俯卧弹力床。

背景技术：

1、随着人们生活质量的提高，腹部肥胖患者日益增多，由于腹部脂肪堆积过多，在俯卧时他们的肚子被压迫，存在呼吸受限的问题，这类患者在进行背部手术时，由于手术时间长，还会导致局部血液循环不畅，增加组织损伤风险。目前手术时往往会将患者体位调整为侧卧或轻微倾斜，但会影响背部术野，增加手术难度，或者有时采用柔软支撑垫支撑在腹部，当俯卧的时间短时，有利于改善腹部受压的问题，但在长时间手术中支撑垫会被压扁，使用效果不佳。因此，亟需对手术床改进以便于肚子较大患者俯卧。

技术实现思路

1、本发明所要解决的技术问题是提供一种俯卧弹力床，在长时间俯卧中，具有对腹部减压的作用。

2、为了解决上述问题，本发明采用以下技术方案：

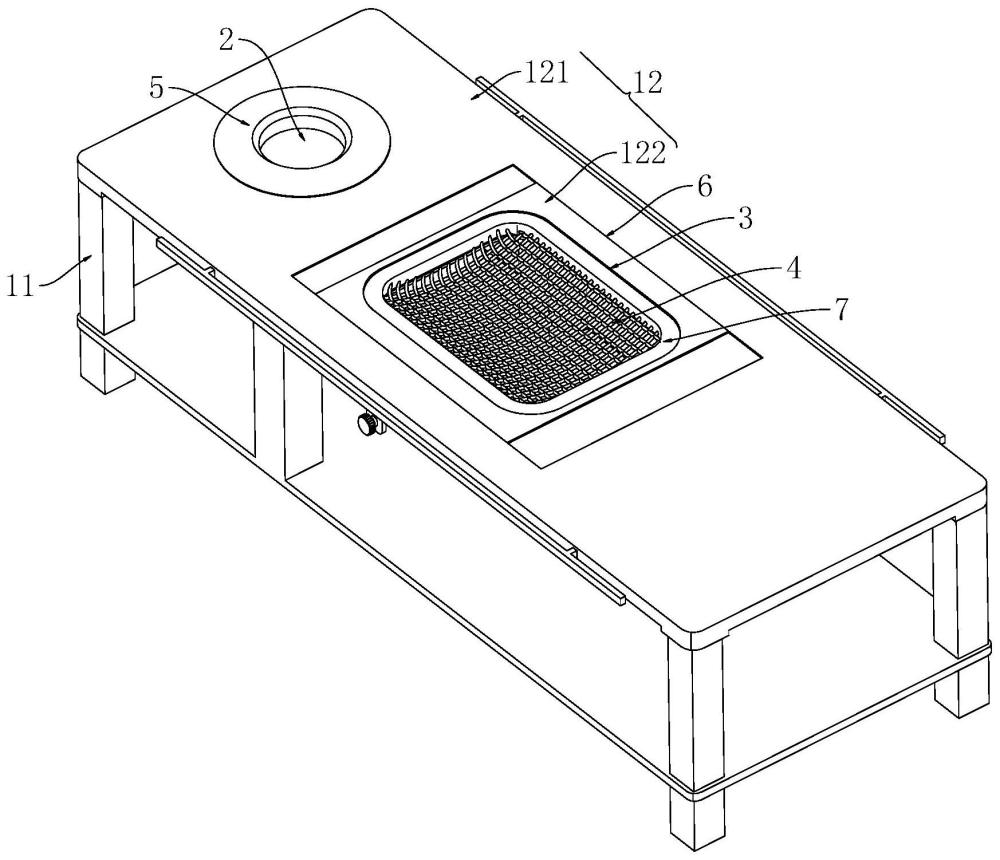

3、一种俯卧弹力床，包括床体和弹力网；床体包括数条支撑腿和一块床板，床板设置于数条支撑腿的上端，床板的中部设置有镂空口；弹力网设于镂空口的内侧，弹力网与床板之间形成一个装入肚子的凹槽。

4、进一步的，弹力网的外边沿连接有外框体，镂空口的内侧设有支承边，支承边的上端面低于床板上端面，外框体置于支承边的上端。

5、进一步的，床板包括外板体和内板体，外板体的中部设置有长度尺寸大于镂空口的外孔，外孔相对的两面内侧壁上设置有插槽，且插槽位于外板体的长度方向，内板体可移动地设于外孔上，并且内板体的两端伸入两侧插槽内，插槽预留有用于内板体活动的空间，镂空口位于内板体的中部。

6、进一步的，外板体的下端设有一对导向槽，导向槽位于外板体宽度方向的两侧，内板体的中部下端设置凸边，导向槽的截面为l字型形状，凸边可滑动地设于导向槽上。

7、进一步的，床板的下端设置有调节机构，调节机构包括齿条、齿轮和转轴，齿条固定于内板体的下端，齿轮与齿条啮合，转轴可转动地连接在床板下端，且齿轮安装在转轴上。

8、进一步的，齿轮的外侧设置有防护罩，防护罩的上端设置有通过齿轮的开口。

9、进一步的，床板上设置有放置头部的头部孔，头部孔由床板的上端向下贯通。

10、进一步的，头部孔上设置有环形的软垫，软垫覆盖头部孔的轮廓边。

11、本发明有益效果是：

12、本发明的俯卧弹力床，通过在床板的中部设置一个镂空口，并且在镂空口上设置弹力网，腹部肥胖的患者在俯卧时，可将肚子放置在弹力网上，弹力网对患者的腹部形成弹力支撑，从而减少对腹部的压力，且不影响患者呼吸。

技术特征：

1.一种俯卧弹力床，其特征在于，包括：

2.根据权利要求1所述的俯卧弹力床，其特征在于，

3.根据权利要求1或2所述的俯卧弹力床，其特征在于，

4.根据权利要求3所述的俯卧弹力床，其特征在于，

5.根据权利要求4所述的俯卧弹力床，其特征在于，

6.根据权利要求5所述的俯卧弹力床，其特征在于，

7.根据权利要求1所述的俯卧弹力床，其特征在于，

8.根据权利要求7所述的俯卧弹力床，其特征在于，

技术总结
本发明公开了一种俯卧弹力床，涉及医疗器械技术领域，它包括床体和弹力网；床体包括数条支撑腿和一块床板，床板设置于数条支撑腿的上端，床板的中部设置有镂空口；弹力网设于镂空口的内侧，弹力网与床板之间形成一个装入肚子的凹槽，具体的，床板可包括外板体和内板体，镂空口设在内板体，通过内板体移动改变调整镂空口位置，此外，弹力网的外边沿连接有外框体，镂空口的内侧设有支撑外框体的支承边，使得弹力网方便拆卸更换。本发明的俯卧弹力床应用于长时间俯卧，有利于减少对腹部的压力，且不影响患者呼吸。

技术研发人员：蒙焕利,张浦,蒋宇,刘蓓
受保护的技术使用者：中国人民解放军联勤保障部队第九二三医院
技术研发日：
技术公布日：2024/6/20
