一种射击玩具的发射回收装置的制作方法

本发明涉及射击玩具领域，具体的说是一种射击玩具的发射回收装置。

背景技术：

当今社会，随着人们生活水平的不断提高，人们所进行的娱乐活动种类也逐渐增多，射击做为娱乐活动的一种也倍受人们欢迎，对于射击运动来说，即使用各种射击工具对预先设置的目标进行射击，目前在射击中，射击的工具多以枪支做为主要工具，是以命中精确度计算成绩的一种体育运动。参加射击活动不仅能学习射击技术,而且可锻炼身体,培养细致、沉着、坚毅等优良品质。世界上广大射击爱好者还把射击运动作为有益身心健康的娱乐活动。现射击竞赛项目繁多，当然从事射击运动的工具自然也是多种多样，其中包括各种规格的步枪、手枪和猎枪等等各种类型，不同型号的射击工具。但是，射击运动虽然具有很多种良性效应，可当设计者为儿童或者是判断力较弱的人群时，以上所述的射击工具可能就存在着一定的风险性。

对于以上所述的技术问题，现有技术中也不断涌现出新技术进行探索，主要分为两大主要类别，一种是玩具形式，专利号为201480012398.9的一项中国专利公开了一组射击玩具，但其在射击理念上，以玩具成分居多，无法实现射击的要求，因此对于此种形式的射击玩具适用性较小；另一种为现有技术中存在较多的电子化模拟射击产品，其在射击过程中，多数依靠电子产品的感应，缺少相关物理性射击，对于射击爱好者来说，不能满足其射击欲望，因此如何能够安全有效的提供一种射击工具成为射击世界的一大难题。鉴于此，本发明提供了一种射击玩具的发射回收装置，其采用了体验端和射击端分散设计的思想，使使用者在使用过程中，可以体会到物理性的射击有益效果，在增加了安全性的同时又能够满足射击爱好者的射击需求，其在结构简单，安装方便，在降低制造成本的同时也增加了适用性。

技术实现要素：

针对现有技术中的问题，本发明提供了一种射击玩具的发射回收装置，其采用了体验端和射击端分散设计的思想，在增加了安全性的同时又能够满足射击爱好者的射击需求。

本发明解决其技术问题所采用的技术方案是：一种射击玩具的发射回收装置，包括发射装置、回收装置和发射手柄，所述的发射装置包括发射气缸、导向筒、对腔管、旋转套、发 射平行传感器、轴承、转动电机、转动齿轮和推头，所述的发射气缸安装在导向筒一端；所述的对腔管位于导向筒下方；所述的旋转套与对腔管之间通过轴承相连接；所述的平行传感器位于导向筒上方；所述的转动电机安装在上安装板上；所述的转动齿轮与转动电机转轴相连接，且转动齿轮与旋转套外侧相啮合；所述的推头和发射气缸相连接,且推头的材质应选用耐磨型材料，所述的发射装置与发射手柄之间通过控制器相连接。

所述的射击手柄包括手柄主体、手柄平行传感器、信息分线、信息总线、气压控制线、扭动扳机和气压控制阀；所述的手柄平行传感器安装在手柄主体上方，手柄平行传感器用于感应手柄主体的瞄准位置，从而将信息反馈给控制器进行调节发射装置的位置；所述的信息分线一端与手柄平行传感器相连，其另一端与信息总线相连；所述的气压控制阀与手柄主体相连接，气压控制阀用于控制发射气缸的气压大小，从而控制射击力度；所述的扭动扳机安装在气压控制阀上；所述的气压控制线一端与气压控制阀相连接，其另一端与信息总线相连接，通过扭动扳机搬动的角度不同，将信息反馈至控制器，从而控制发射气缸的气压大小；所述的信息总线一端安装在手柄主体上，其另一端与控制器相连接。

所述的回收装置包括上安装板、导柱、提升片、回收气缸、下安装板、弹簧、回收腔和发射体，所述的上安装板与相应的底座相连接，从而将回收发射器固定在底座上；所述的导柱与上安装板相连接；所述的弹簧安装在导柱上；所述的提升片位于弹簧上方，提升片可在弹簧的作用下沿导柱在垂直方向上运动；所述的回收气缸一端与下安装板相连接，其另一端与提升片相连接；所述的回收腔位于上安装板和下安装板之间，且回收腔与提升片之间能够进行上下滑动，提升片部分位于回收腔内部；所述的发射体位于回收腔内部，发射体为弹珠、铁球、塑料球中的一种，且发射体大小需要均匀一致，发射体用于实现物理射击效果，回收腔用于回收发射体。

本发明提供了一种射击玩具的发射回收装置，其采用了体验端和射击端分散设计的思想，使使用者在使用过程中，可以体会到物理性的射击有益效果，在增加了安全性的同时又能够满足射击爱好者的射击需求，且其在结构简单，安装方便，极大的降低了制造成本。

附图说明

下面结合附图和实施例对本发明进一步说明。

图1是本发明的发射装置和回收装置安装结构示意图；

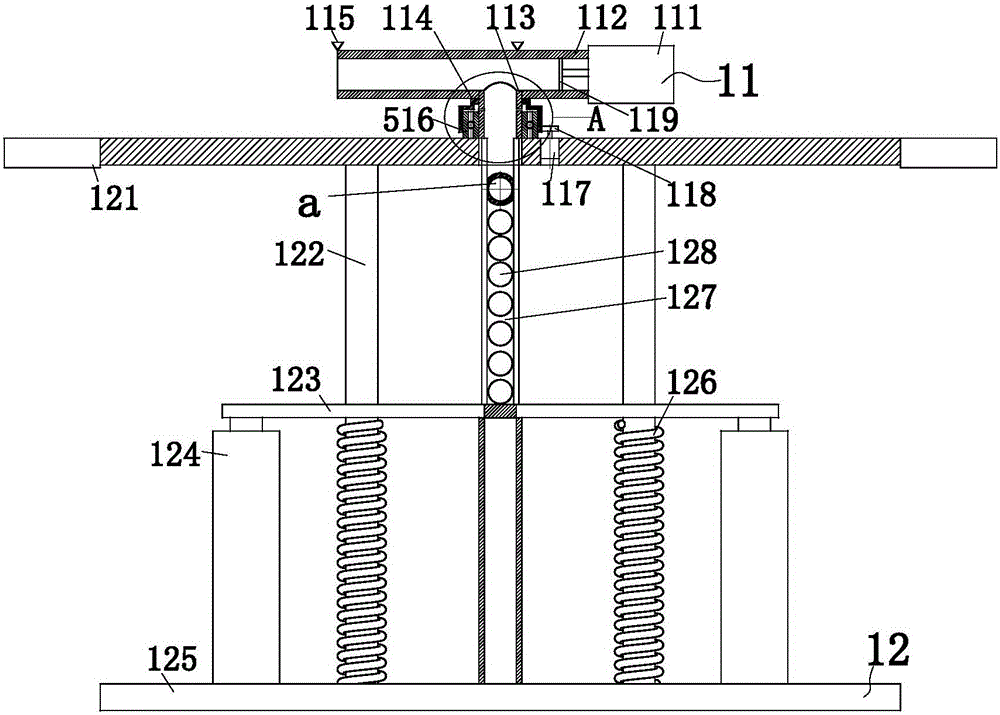

图2是本发明的图1的全剖示意图；

图3是本发明的回收装置的结构示意图；

图4是本发明的图2的局部放大视图A；

图5是本发明的发射手柄的结构示意图；

图中：发射装置11、回收装置12、发射手柄2、发射气缸111、导向筒112、对腔管113、旋转套114、发射平行传感器115、轴承116、转动电机117、转动齿轮118、推头119、上安装板121、导柱122、提升片123、回收气缸124、下安装板125、弹簧126、回收腔127、手柄主体41、手柄平行传感器42、信息分线43、信息总线44、气压控制线45、扭动扳机46、气压控制阀47。

具体实施方式

为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本发明。

如图1、图2、图3和图4所示，本发明所述的一种射击玩具的发射回收装置，包括发射装置11、回收装置12和发射手柄2，所述的发射装置11包括发射气缸111、导向筒112、对腔管113、旋转套114、发射平行传感器115、轴承116、转动电机117、转动齿轮118和推头119，所述的发射气缸111安装在导向筒112一端；所述的对腔管113位于导向筒112下方；所述的旋转套114与对腔管113之间通过轴承116相连接；所述的平行传感器115位于导向筒112上方，平行传感器115可与手柄平行传感器42之间相互感应，从而保证导向筒112的轴心方向与手柄主体41射击方向平行；所述的转动电机117安装在上安装板121上；所述的转动齿轮118与转动电机117转轴相连接，且转动齿轮118与旋转套114外侧相啮合，转动齿轮118可在转动电机117的驱动下，带动旋转套114进行转动；所述的推头119和发射气缸111相连接,且推头119的材质应选用耐磨型材料，所述的发射装置11与发射手柄2之间通过控制器相连接。所述的回收装置12包括上安装板121、导柱122、提升片123、回收气缸124、下安装板125、弹簧126、回收腔127和发射体128，所述的上安装板121与相应的底座相连接，从而将回收发射器5固定在底座1上；所述的导柱122与上安装板121相连接；所述的弹簧126安装在导柱122上；所述的提升片123位于弹簧126上方，提升片123可在弹簧126的作用下沿导柱122在垂直方向上运动；所述的回收气缸124一端与下安装板125相连接，其另一端与提升片123相连接；所述的回收腔127位于上安装板121和下安装板125之间，且回收腔127与提升片123之间能够进行上下滑动，提升片123部分位于回收腔127内部；所述的发射体128位于回收腔127内部，发射体128为弹珠、铁球、塑料球中的一种，且发射体128大小需要均匀一致，发射体128用于实现物理射击效果，回收腔127用于回收发射体128。

如图5所示，本发明所述的一种射击玩具的发射回收装置，所述的发射手柄2包括手柄 主体21、手柄平行传感器22、信息分线23、信息总线24、气压控制线25、扭动扳机26和气压控制阀27；所述的手柄平行传感器22安装在手柄主体21上方，手柄平行传感器22用于感应手柄主体21的瞄准位置，从而将信息反馈给控制器进行调节发射装置11的位置；所述的信息分线23一端与手柄平行传感器22相连，其另一端与信息总线24相连；所述的气压控制阀27与手柄主体21相连接，气压控制阀27用于控制发射气缸111的气压大小，从而控制射击力度；所述的扭动扳机26安装在气压控制阀27上；所述的气压控制线25一端与气压控制阀27相连接，其另一端与信息总线24相连接，通过扭动扳机26搬动的角度不同，将信息反馈至控制器，从而控制发射气缸111的气压大小；所述的信息总线24一端安装在手柄主体21上，其另一端与控制器相连接。

使用时，首先通过设计手柄2对接收器中的接收口进行瞄准，射击手柄4上的手柄平行传感器22可将手柄位置信息传送至控制器，在控制器的作用下发射装置11的位置将保持与手柄主体的位置平行，通过扣动扭动扳机26，从而调节发射气缸111内气压的大小，进而控制发射力，接着回收装置开始工作，提升片123垂直高度在弹簧126的预紧力作用下逐渐升高，发射体128逐个就位，等待发射气缸111的冲击，从而实现发射过程，当发射完成后射击进入接收器7的发射体128，将在其自身重力作用下，返回回收装置，如发射未进入接收器7的，可认为将发射体128送至接收器，从而使其返回回收装置，发射体128全部发射完成后，回收气缸124工作，弹簧126压缩，提升片123位置瞬间下降，发射体128依次落入回收腔中，等待再次发射，回收接受后，回收气缸111开合，气体自由进入，弹簧126再次作用，发射体128则完成了周期性发射的工作，本发明采用分离式设计思想，在保证射击娱乐性的前提下，又保证了安全性。

以上显示和描述了本发明的基本原理、主要特征和优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施方式和说明书中的描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入本发明要求保护的范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
