一种网球拍组件及其组成的球拍的制作方法

技术领域

本发明涉及体育娱乐器械的技术领域，更具体地说，涉及一种网球拍组件及其组成的球拍。

背景技术：

网球是一种由两个相对的运动员或者两对相对的运动员进行的球拍类运动，运动员根据运动规则在由球网隔开的矩形球场的相对两个半场地上使用球拍击打网球。随着人民生活水平的提高，网球运动在诸多城市得到了广泛的普及。而随着越来越多的人群从事这样运动，许多商家都在考虑设计个性化的网球拍以适应不同人群的需要。

一方面，随着全球气温的不断升高，蚊子的种群和数量都将大幅提高，正日益威胁人类的健康。蚊子除直接叮刺吸血、骚扰睡眠外，更严重的是传播多种疾病。我国的蚊传病有疟疾、淋巴丝虫病、流行性乙型脑炎和登革热（或登革出血热）四类，蚊传较重要的病毒病还有黄热病及各种马脑炎等，尤其是在运动过程中，出现的蚊虫侵扰，更是让人不胜其烦。

另一方面，电气石具有产生负离子及远红外线的功能，将空气负离子及远红外线技术运用于网球拍产品中，使用后的网球拍可以长期释放空气负离子，尤其是负氧离子。由于其在结构上与超氧阴离子自由基(O2-)相似，因此具有相似的生物活性，能够使活的生物细胞带负电荷，从而使病毒失去对细胞的攻击能力。例如，在人造空气负离子环境中，经测定空气中霉菌、细菌数可降低90％以上。负氧离子被吸入人体后，能调节神经中枢的兴奋状态，改善肺的换气功能，改善血液循环，促进新陈代谢、增强免疫系统能力、使人精神振奋、提高工作效率等，它还对高血压、气喘、流感、失眠、关节炎等许多疾病有一定的治疗作用，所以人称负离子为“空气中的维生素”“长寿素”。

迄今，使传统的网球拍同时具有驱赶蚊虫、抗菌和释放负离子的功能的技术设计还未有见。

技术实现要素：

针对现有技术存在的不足，本发明所要解决的技术问题之一是提供一种网球拍组件，不仅可有效的驱赶蚊虫，还可释放空气负离子。此外，还对葡萄球菌、结核杆菌、绿脓杆菌、革兰阴性细菌和革兰阳性细菌等多种病菌和真菌有一定的抑制、杀灭作用；同时气味芳香，性质温和，对改善精神状态也有一定的效果。

本发明所要解决的技术问题之二是提供一种装置该组件的球拍。

本发明的目的是通过如下技术方案实现的：

一种网球拍组件，包括中空结构的球拍手柄杆体，在所述手柄杆体1的前部连接有球拍中杆，在所述手柄杆体的底部活动设置有端盖，其中，在所述手柄杆体1的表面设置有通气孔，在所述手柄杆体1的表面缠绕有柔性织物，其特征在于：所述的手柄杆体还包括一垫体，所述的垫体2装置在手柄杆体1的空腔结构中，所述的柔性织物通过负离子胶黏剂与所述手柄杆体胶合在一起，在一较佳实施例中，在所述手柄杆体1的表面的通气孔之间空白区域，均匀涂布负离子胶黏剂，然后再将具有透气性的柔性织物缠绕粘裹在所述手柄杆体上，这种制作工艺为现有技术，在此不再赘述；其中，

所述负离子胶黏剂的厚度为1-1.5mm，所述负离子胶黏剂包括羟基丁苯胶和负离子天然矿物质粉，其中羟基丁苯胶和负离子天然矿物质粉的质量比为6：1，所述负离子天然矿物质粉为电气石、镧系稀土复合盐类和氧化钛按重量比4：3：3的混合物，其中电气石为镁电气石和锂电气石按重量比3：2的混合物，所述负离子天然矿物质粉的粒度为1250目的超细粉末；

所述垫体2的形状与所述手柄杆体1空腔结构的形状相吻合，也就是说，所述垫体形成的的形状结构，可以充斥在整个手柄杆体的空腔结构中，该垫体不会因大小原因而在空腔结构中产生晃动，不会对使用者的正常挥动拍具带来影响；

所述垫体由高密度无纺布套袋、中药层、负离子天然矿物质颗粒层和活性炭颗粒层组成，所述中药层、负离子天然矿物质颗粒层和活性炭颗粒层分别填充在高密度无纺布套袋内；其中，所述中药层、负离子天然矿物质颗粒层和活性炭颗粒层为圆柱结构时，所述中药层、负离子天然矿物质颗粒层和活性炭颗粒层的高度度比是2：1.5：1；

所述负离子天然矿物质颗粒层由高密度无纺布套袋和填充在该高密度无纺布套袋内的负离子天然矿物质混合物组成，所述负离子天然矿物质混合物为电气石、镧系稀土复合盐类和氧化钛按重量比4：3：3的混合物，其中电气石为镁电气石和锂电气石按重量比5：3的混合物；

所述活性炭颗粒层由高密度无纺布套袋和填充在高密度无纺布套袋内的活性炭颗粒和麦饭石颗粒组成，其中活性炭颗粒与麦饭石颗粒的重量比为2：1；

所述中药层由高密度无纺布套袋和填充在所述高密度无纺布套袋内部的中药颗粒组成，所述的中药颗粒由下述组分按重量份组成：打破碗花花30-40份，蜂房15-20份，贯众4-6份，迷迭香3-5份，苏合香4-6份，丁香罗勒1.5-2.5份，香茅1-3份，柴胡1-3份，芦荟1-3份，黄柏1-3份，连翘1-3份，白芍药1-3份，麝香0.6-1份，在一较佳实施例中，将上述各组份经常规工艺粉碎，充分混合后，填充在高密度无纺布套袋内，即成所述的中药层21；

用于缠绕在所述手柄杆体表面的柔性织物和用于制作所述垫体的高密度无纺布套袋在生产过程中添加了中药提取物，所述的中药提取物由下述组分按重量份组成：打破碗花花30-40份，蜂房15-20份，贯众4-6份，迷迭香3-5份，苏合香4-6份，丁香罗勒1.5-2.5份，香茅1-3份，柴胡1-3份，芦荟1-3份，黄柏1-3份，连翘1-3份，白芍药1-3份，麝香0.6-1份，杜松精油0.4-0.8份，天竺葵精油0.3-0.5份， 所述的柔性织物和高密度无纺布套袋的制备方法包括以下步骤：

S1、称取下述重量份的各中药组分：打破碗花花30-40份，蜂房15-20份，贯众4-6份，迷迭香3-5份，苏合香4-6份，丁香罗勒1.5-2.5份，香茅1-3份，柴胡1-3份，芦荟1-3份，黄柏1-3份，连翘1-3份，白芍药1-3份，麝香0.6-1份， 分别投入超微粉碎机中粉碎至120-200目的粉末，混合均匀，备用；

S2、将去离子水加入上述备用的中药粉末中，去离子水的加入量与中药粉末总重量比为10：1，搅拌分散调匀，备用；

S3、将上述备用的中药混合物于60-80℃煎煮1.5-2小时，熬制成中药原液；

S4、将熬制成的中药原液过滤去渣，然后加入杜松精油0.4-0.8份，天竺葵精油0.3-0.5份，表面活性剂8-9份，避蚊胺0.1-0.2份，香茅油0.5-1份，丁酸丁酯10-30份，桉树油18-19份，肉豆蔻酸异丙酯1-2份，脂肪醇聚氧乙烯醚硫酸钠10-15份和苯甲酸钠0.1-0.3份，充分搅拌调匀，然后按7%-10%的浓度用去离子水稀释后形成中药整理液；

S5、将已经生产好的柔性织物和高密度无纺布套袋浸入步骤S4中的中药整理液中充分浸渍20-30分钟；

S6、将步骤S5中的柔性织物高密度无纺布套袋放入烘干机中进行烘干，烘干温度80-130℃；

S7、自然冷却后进行裁剪，即得到用于缠绕在所述手柄杆体表面的柔性织物和用于制作所述垫体的高密度无纺布套袋。

为提高驱蚊效果，在一较佳实施例中，在所述中药整理液中还添加了：表面活性剂8-9份、避蚊胺0.1-0.2份和香茅油0.5-1份。

其进一步技术方案为，所述中药整理液还包括：丁酸丁酯10-30份、桉树油18-19份、肉豆蔻酸异丙酯1-2份、脂肪醇聚氧乙烯醚硫酸钠10-15份和苯甲酸钠0.1-0.3份。

一种网球拍，在所述球拍中装置经上述工艺制备而成的手柄杆体。

本发明基于祖国传统医学，参考现代中药药理研究，从现有中药的药物筛选和反复验证，充分发挥各组份协同作用，其中各原料的作用简介如下。

打破碗花花：①《陕西中草药》：“苦,凉,有小毒。”②《四川常用中草药》：“苦辛,温,有小毒。” 解毒，排脓生肌，消肿散瘀，具有杀蛆虫、孑孓，化积，消肿，散瘀，治顽癣，秃疮，疟疾，小儿疳积，痢疾，痈疖疮肿，瘰疬，跌打损伤。

蜂房：采自蜜蜂的巢房,功效：祛风,攻毒,杀虫,止痛,抗过敏,对乙型肝炎表面抗原有灭活作用,也对金黄色葡萄球菌、绿脓杆菌、大肠杆菌、痢疾杆菌、伤寒杆菌和普通变形杆菌等都有很强的抑制力；对烟曲霉、黄曲霉、茄镰菌、明串珠菌等真菌也有抑制作用。

贯众：苦微寒,归肝脾经,有小毒。杀虫,清热解毒,止血。

迷迭香：具有镇静安神、醒脑作用,对消化不良和胃痛均有一定疗效,具有镇静、利尿作用,也可用于治疗失眠、心悸、头痛、消化不良等多种疾病,外用可治疗外伤和关节炎。还具有强壮心脏、促进代谢、促进末梢血管的血液循环等作用。

苏合香：为金缕梅科植物苏合香树所分泌的树脂,又名帝膏（侯宁极《药谱》）,苏合油（《太平寰宇记》）,苏合香油（《局方》）,帝油流（《现代实用中药》）,有开窍辟秽,开郁豁痰,抑菌、抗炎、行气止痛的功效。

丁香罗勒:辛,温,具有驱蚊,发汗解表,祛风利湿,散瘀止痛的功效。

香茅：最重要的特性就是驱虫,其挥发油具有广谱抗菌和杀菌作用,并有直接抑制流感病毒的作用。

柴胡: 和解少阳,舒肝和胃,升阳举陷。治寒热往来,胸满胁痛,口苦耳聋,头痛目眩,疟疾,下利脱肛,月经不调,子宫下垂,热入血室。

芦荟：《本草经疏》：芦荟,寒能除热,苦能泄热燥湿,苦能杀虫,至苦至寒,故为除热杀虫之要药。其主热风烦闷,胸胁间热气,明目,镇心,小儿癫痫凉风,疗五疳,杀三虫者,热则生风,热能使人烦闷,热除则风热烦闷及胸膈间热气自解。

黄柏：对金黄色葡萄球菌、肺炎球菌、白喉杆菌、草绿色链球菌、痢疾杆菌（宋内氏除外）、溶血性链球菌、脑膜炎球菌、霍乱弧菌、炭疽杆菌均有效或有较强的抑制作用；对枯草杆菌、百日咳杆菌、破伤风杆菌亦有抑制作用。

连翘：清热解毒,消肿散结,疏散风热,有“疮家圣药”之称,可抑制伤寒杆菌、副伤寒杆菌、大肠杆菌、痢疾杆菌、白喉杆菌及霍乱弧菌、葡萄球菌、链球菌等。

白芍药：其中芍药甙有抗菌、解热、抗炎、增加冠状动脉流量、改善心肌营养血流、扩张血管、对抗急性心肌缺血、抑制血小板聚集、镇静、镇痛、解痉、抗溃疡、调节血糖的作用。白芍煎剂能抑制痢疾杆菌、肺炎链球菌、大肠杆菌、伤寒杆菌、溶血性链球菌、绿脓杆菌等。

麝香: 具有开窍,辟秽,通络,散瘀的功效；治中风,痰厥,惊痫,中恶烦闷,心腹暴痛,癥瘕癖积,跌打损伤,痈疽肿毒。《本经》：主辟恶气,温疟,痫痉,去三虫。

杜松精油具有净化空气、防蚊虫虰咬、抗菌、抗风湿、抗痉挛的功效，也具有镇定提神、激励情绪、净化思绪及释放心灵的功能，能够让人身心舒松，也具有催情的效果；另外，它排毒的功能十分出名，特别是摄取过量的食物和酒精时，它能排出堆积的毒素，净化肠道黏膜，有效对抗痔疮，它能以清血的方式排毒，在病媒昆虫滋生的区域成为无价之宝。

天竺葵精油：具有止血，收缩血管，气喘，肝排毒，胆结石，肾排毒，肾结石，利尿，肌肉酸痛，油性皮肤，老化皮肤活化，疱疹，皮肤苍白，减肥，促进结疤，湿疹，灼伤晒伤，癣，月经不顺，乳房充血发炎，减轻忧郁不安，具有除臭，抗菌，杀菌的作用。

本发明的效果：

本发明不仅具有驱赶蚊虫的功能，为使用者提供一个免蚊虫干扰的环境，同时还可释放空气负离子，对使用者具有一定的保健功效；此外，还对葡萄球菌、结核杆菌、绿脓杆菌、革兰阴性细菌和革兰阳性细菌等多种病菌和真菌有一定的抑制、杀灭作用；同时气味芳香，对改善精神状态也有一定的效果，具有非常广阔的应用前景。

附图说明

图1是本发明的整体结构示意图。

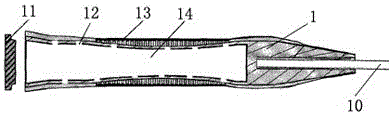

图2是本发明手柄杆体剖视图。

图3是本发明中去掉柔性织物的手柄杆体示意图。

图4是本发明中手柄杆的端盖示意图。

图5是本发明手柄杆与垫体组装分解示意图。

具体实施方式

实施例1：

请参见图1至图5所示本发明的示意图，一种网球拍组件，包括中空结构的球拍手柄杆体1，在所述手柄杆体1的前部连接有球拍中杆10，在所述手柄杆体1的底部活动设置有端盖11，其中，在所述手柄杆体1的表面设置有通气孔12，在所述手柄杆体1的表面缠绕有柔性织物13，其特征在于：所述的手柄杆体1还包括一垫体2，所述的垫体2装置在手柄杆体1的空腔结构14中，所述的柔性织物13通过负离子胶黏剂与所述手柄杆体1胶合在一起，在一较佳实施例中，在所述手柄杆体1的表面的通气孔12之间空白区域，均匀涂布负离子胶黏剂，然后再将具有透气性的柔性织物13缠绕粘裹在所述手柄杆体1上，这种制作工艺为现有技术，在此不再赘述；其中，

所述负离子胶黏剂的厚度为1-1.5mm，所述负离子胶黏剂包括羟基丁苯胶和负离子天然矿物质粉，其中羟基丁苯胶和负离子天然矿物质粉的质量比为6：1，所述负离子天然矿物质粉为电气石、镧系稀土复合盐类和氧化钛按重量比4：3：3的混合物，其中电气石为镁电气石和锂电气石按重量比3：2的混合物，所述负离子天然矿物质粉的粒度为1250目的超细粉末。

所述垫体2的形状与所述手柄杆体1空腔结构14的形状相吻合，也就是说，所述垫体2形成的的形状结构，可以充斥在整个手柄杆体1的空腔结构14中，该垫体不会因大小原因而在空腔结构14中产生晃动，不会对使用者的正常挥动拍具带来影响。

所述垫体2由高密度无纺布套袋（图中未标示）、中药层21、负离子天然矿物质颗粒层22和活性炭颗粒层23组成，所述中药层21、负离子天然矿物质颗粒层22和活性炭颗粒层23分别填充在高密度无纺布套袋（图中未标示）内；具体地说，在一较佳实施例中，所述的垫体2被分成3部分，其中靠近球拍中杆10的前端，靠近端盖11为后端，所述的中药层21、负离子天然矿物质颗粒层22和活性炭颗粒层23从前向后依次排列，且在相应的高密度无纺布套袋（图中未标示）内分别填充有中药颗粒、负离子天然矿物质混合物、活性炭颗粒和麦饭石颗粒，在具体实施方案中，当所述中药层21、负离子天然矿物质颗粒层22和活性炭颗粒层23为圆柱结构时，所述中药层21、负离子天然矿物质颗粒层22和活性炭颗粒层23的高度度比是2：1.5：1；

所述负离子天然矿物质颗粒层22由高密度无纺布套袋和填充在该高密度无纺布套袋内的负离子天然矿物质混合物组成，所述负离子天然矿物质混合物为电气石、镧系稀土复合盐类和氧化钛按重量比4：3：3的混合物，其中电气石为镁电气石和锂电气石按重量比5：3的混合物；

所述活性炭颗粒层23由高密度无纺布套袋和填充在高密度无纺布套袋内的活性炭颗粒和麦饭石颗粒组成，其中活性炭颗粒与麦饭石颗粒的重量比为2：1；

所述中药层21由高密度无纺布套袋和填充在所述高密度无纺布套袋内部的中药颗粒组成，所述的中药颗粒由下述组分按重量份组成：打破碗花花30份，蜂房20份，贯众4份，迷迭香5份，苏合香4份，丁香罗勒2.5份，香茅1份，柴胡3份，芦荟1份，黄柏3份，连翘1份，白芍药3份，麝香0.6份， 在一较佳实施例中，将上述各组份经常规工艺粉碎，充分混合后，填充在高密度无纺布套袋内，即成所述的中药层21；

用于缠绕在所述手柄杆体1表面的柔性织物13和用于制作所述垫体2的高密度无纺布套袋在生产过程中添加了中药提取物，所述的中药提取物由下述组分按重量份组成：打破碗花花30份，蜂房20份，贯众4份，迷迭香5份，苏合香4份，丁香罗勒2.5份，香茅1份，柴胡3份，芦荟1份，黄柏3份，连翘1份，白芍药3份，麝香0.6份，杜松精油0.8份，天竺葵精油0.3份，所述的柔性织物13和高密度无纺布套袋的制备方法包括以下步骤：

S1、称取下述重量份的各中药组分：打破碗花花30份，蜂房20份，贯众4份，迷迭香5份，苏合香4份，丁香罗勒2.5份，香茅1份，柴胡3份，芦荟1份，黄柏3份，连翘1份，白芍药3份，麝香0.6份，分别投入超微粉碎机中粉碎至120目的粉末，混合均匀，备用；

S2、将去离子水加入上述备用的中药粉末中，去离子水的加入量与中药粉末总重量比为10：1，搅拌分散调匀，备用；

S3、将上述备用的中药混合物于60-80℃煎煮1.5小时，熬制成中药原液；

S4、将熬制成的中药原液过滤去渣，然后加入杜松精油0.8份，天竺葵精油0.3份，充分搅拌调匀，然后按7%-10%的浓度用去离子水稀释后形成中药整理液；

S5、将已经生产好的柔性织物2和高密度无纺布套袋浸入步骤S4中的中药整理液中充分浸渍20分钟；

S6、将步骤S5中的柔性织物2和高密度无纺布套袋放入烘干机中进行烘干，烘干温度130℃；

S7、自然冷却后进行裁剪，即得到用于缠绕在所述手柄杆体1表面的柔性织物13和用于制作所述垫体2的高密度无纺布套袋。

为提高驱蚊效果，在一较佳实施例中，在所述中药整理液中还添加了：表面活性剂8份、避蚊胺0.2份和香茅油0.5份。

其进一步技术方案为，所述中药整理液还包括：丁酸丁酯10份、桉树油19份、肉豆蔻酸异丙酯1份、脂肪醇聚氧乙烯醚硫酸钠15份和苯甲酸钠0.1份。

一种网球球拍，在所述球拍中装置经上述工艺制备而成的手柄杆体。

实施例2：

一种网球拍组件，包括中空结构的球拍手柄杆体1，在所述手柄杆体1的前部连接有球拍中杆10，在所述手柄杆体1的底部活动设置有端盖11，其中，在所述手柄杆体1的表面设置有通气孔12，在所述手柄杆体1的表面缠绕有柔性织物13，其特征在于：所述的手柄杆体1还包括一垫体2，所述的垫体2装置在手柄杆体1的空腔结构14中，所述的柔性织物13通过负离子胶黏剂与所述手柄杆体1胶合在一起，在一较佳实施例中，在所述手柄杆体1的表面的通气孔12之间空白区域，均匀涂布负离子胶黏剂，然后再将具有透气性的柔性织物13缠绕粘裹在所述手柄杆体1上，这种制作工艺为现有技术，在此不再赘述；其中，

所述负离子胶黏剂的厚度为1-1.5mm，所述负离子胶黏剂包括羟基丁苯胶和负离子天然矿物质粉，其中羟基丁苯胶和负离子天然矿物质粉的质量比为6：1，所述负离子天然矿物质粉为电气石、镧系稀土复合盐类和氧化钛按重量比4：3：3的混合物，其中电气石为镁电气石和锂电气石按重量比3：2的混合物，所述负离子天然矿物质粉的粒度为1250目的超细粉末；

所述垫体2的形状与所述手柄杆体1空腔结构14的形状相吻合，也就是说，所述垫体2形成的的形状结构，可以充斥在整个手柄杆体1的空腔结构14中，该垫体不会因大小原因而在空腔结构14中产生晃动，不会对使用者的正常挥动拍具带来影响；

所述垫体2由高密度无纺布套袋、中药层21、负离子天然矿物质颗粒层22和活性炭颗粒层23组成，所述中药层21、负离子天然矿物质颗粒层22和活性炭颗粒层23分别填充在高密度无纺布套袋内；其中，所述中药层21、负离子天然矿物质颗粒层22和活性炭颗粒层23为圆柱结构时，所述中药层21、负离子天然矿物质颗粒层22和活性炭颗粒层23的高度度比是2：1.5：1；

所述负离子天然矿物质颗粒层22由高密度无纺布套袋和填充在该高密度无纺布套袋内的负离子天然矿物质混合物组成，所述负离子天然矿物质混合物为电气石、镧系稀土复合盐类和氧化钛按重量比4：3：3的混合物，其中电气石为镁电气石和锂电气石按重量比5：3的混合物；

所述活性炭颗粒层23由高密度无纺布套袋和填充在高密度无纺布套袋内的活性炭颗粒和麦饭石颗粒组成，其中活性炭颗粒与麦饭石颗粒的重量比为2：1；

所述中药层21由高密度无纺布套袋和填充在所述高密度无纺布套袋内部的中药颗粒组成，所述的中药颗粒由下述组分按重量份组成：打破碗花花40份，蜂房15份，贯众6份，迷迭香3份，苏合香6份，丁香罗勒1.5份，香茅3份，柴胡1份，芦荟3份，黄柏1份，连翘3份，白芍药1份，麝香1份，在一较佳实施例中，将上述各组份经常规工艺粉碎，充分混合后，填充在高密度无纺布套袋内，即成所述的中药层21；

用于缠绕在所述手柄杆体1表面的柔性织物13和用于制作所述垫体2的高密度无纺布套袋在生产过程中添加了中药提取物，所述的中药提取物由下述组分按重量份组成：打破碗花花40份，蜂房15份，贯众6份，迷迭香3份，苏合香6份，丁香罗勒1.5份，香茅3份，柴胡1份，芦荟3份，黄柏1份，连翘3份，白芍药1份，麝香1份，杜松精油0.4份，天竺葵精油0.5份，所述的柔性织物13和高密度无纺布套袋的制备方法包括以下步骤：

S1、称取下述重量份的各中药组分：打破碗花花40份，蜂房15份，贯众6份，迷迭香3份，苏合香6份，丁香罗勒1.5份，香茅3份，柴胡1份，芦荟3份，黄柏1份，连翘3份，白芍药1份，麝香1份，分别投入超微粉碎机中粉碎至200目的粉末，混合均匀，备用；

S2、将去离子水加入上述备用的中药粉末中，去离子水的加入量与中药粉末总重量比为10：1，搅拌分散调匀，备用；

S3、将上述备用的中药混合物于60-80℃煎煮2小时，熬制成中药原液；

S4、将熬制成的中药原液过滤去渣，然后加入杜松精油0.4份，天竺葵精油0.5份，充分搅拌调匀，然后按7%-10%的浓度用去离子水稀释后形成中药整理液；

S5、将已经生产好的柔性织物2和高密度无纺布套袋浸入步骤S4中的中药整理液中充分浸渍30分钟；

S6、将步骤S5中的柔性织物2和高密度无纺布套袋放入烘干机中进行烘干，烘干温度80℃；

S7、自然冷却后进行裁剪，即得到用于缠绕在所述手柄杆体1表面的柔性织物13和用于制作所述垫体2的高密度无纺布套袋。

为提高驱蚊效果，在一较佳实施例中，在所述中药整理液中还添加了：表面活性剂9份、避蚊胺0.1份和香茅油1份。

其进一步技术方案为，所述中药整理液还包括：丁酸丁酯30份、桉树油18份、肉豆蔻酸异丙酯2份、脂肪醇聚氧乙烯醚硫酸钠10份和苯甲酸钠0.3份。

其余同实施例1。

装置该球拍组件的网球拍，其驱避率达到90%以上。

检验上述乒乓球拍的方法如下：

（1）在三个2平方米的实验空间，分别为实验1组、实验2组和对照组，（实验1组对应实施例1、实验2组对应实施例2）并将实验组和对照组（普通网球拍）分别放入无外界蚊虫干扰的实验室内，实验组和对照组（普通网球拍）均通过温湿度控制器将温度控制在温度25℃，相对湿度45%，实验组内放置本发明网球拍，而对照组是按照本发明方法制作的未添加中药提取物和负离子胶黏层的普通网球拍，分别对蚊子、跳蚤、蚂蚁、蟑螂、臭虫、扁虱、地毯甲虫进行分类测试，分别在5、10、15、24 小时内进行计数，检测数据见表1。

由表1 得出各类昆虫在各时间段的驱避率，并得出表2。

驱避率为（放入数量- 剩余数量）/ 放入数量。

由表1 和表2可知，本发明的驱虫率可达98%以上，并且10小时即可达到接近91%，15小时即可达到96% 以上，与对照组（普通网球拍）相比，本发明的驱虫效果明显，而且对于蚊子、臭虫和扁虱的驱除率可达100%。

（2）气味检查：感官，清香，无刺激性异味。

（3）负离子检测。

采用负离子测试仪器，主要是针对木材、矿石、陶瓷材料、负离子粉末与相关制成商品（如负离子衣物、项链、毛毯）等所释放出的负离子数量做出测量。

测试结果见表2。

结论：本发明实施例1、实施例2中的网球拍可以持续释放空气负离子，与现有技术中的普通网球拍相比较，本发明具有非常明显的优势。

（4）杀菌效果检测。

依照本发明方法制备的网球拍经检测，其理化指标如表4：

结论：本发明实施例1和实施例2中网球拍杀菌效果优良，与现有技术中的普通网球拍相比较，本发明具有非常明显的优势。

（5）对改善精神状态的测试。

为了验证本发明对改善精神状态的效果，发明人与中山市某体校合作，将本发明产品派送给学员试用并邀请参加试用调查，参加试用调查的共有600人，共分为3组，其中前2组试用本发明中实施例1和实施例2中的网球拍，第3组为对照组（普通网球拍），通过SCL-90问卷（即《症状自评量表-SCL90》，是世界上最著名的心理健康测试量表之一），经过持续3周的跟踪调查，调查数据如下表（单位：人）：

结论：本发明实施例1和实施例2中的网球拍对提神方面的效果良好，与现有技术中的普通网球拍相比较，本发明在提神方面的作用具有非常明显的优势。
