一种能够调节握柄套位置的握力器的制作方法

文档序号:12092555阅读:214来源:国知局
一种能够调节握柄套位置的握力器的制作方法与工艺

本发明涉及一种握力器,特别是一种能够调节握柄套位置的握力器。



背景技术:

现有握力器采用固定的式样,无法对握柄套的位置进行调节,如果需要进行不同程度的握力训练就需要购买不同的握力器。

另外由于家里存在小孩的情况,让小孩发现产生误操作,可能就会伤害到小孩子,这时候可以通过设置一种保险措施,防止小孩误操作。



技术实现要素:

发明目的:本发明的目的在于解决现在的握力器无法手动调节握柄套位置,并且小孩容易造成误操作而对其产生伤害的问题。

技术方案:本发明提供以下技术方案:一种能够调节握柄套位置的握力器,包括弹性部和分别连接弹性部两侧的两个握柄部,两个握柄部和弹性部连接呈U型,弹性部位于U型的弯曲段,所述每个握柄部上有用于增大摩擦和调节手握位置的握柄套。

作为优化,所述每个握柄部上有能够容纳压轴的滑槽,滑槽底部还设有宽度小于滑槽宽度的挤压槽;所述握柄套内表面有自握柄套延伸出的宽度小于等于滑槽宽度的压轴,压轴远离握柄套内表面的一端设有锥形凸起。

作为优化,所述滑槽的深度小于等于压轴的长度。

作为优化,所述锥形凸起为橡胶锥形凸起。

作为优化,握柄套和握柄部之间存在间隙。

作为优化,所述滑槽还设有用于防止握柄套自滑槽内滑出的限位装置。

作为优化,所述滑槽的长度小于握柄部的长度。

作为优化,所述限位装置包括设于握柄部的螺孔和与螺孔适配的螺帽。

工作原理:使用前,根据自身需求,调节握柄套的位置,进行不同程度的握力训练,当同时施加朝向挤压槽的力和握力后,锥形凸起和挤压槽配合,产生摩擦力,使得锥形凸起不会再挤压槽内滑动,握柄套不会在握柄部上滑动,结束后放置一边,小孩拿起后由于手掌较小,不易施加朝向挤压槽的力,锥形凸起和挤压槽就不会产生配合,握柄套只会在握柄部上进行滑动,就不会使得小孩完成误操作。

有益效果:本发明相对于现有技术:通采用本发明的设计,能够调节握柄套的位置,根据不同的锻炼需求,进行不同程度的握力锻炼,同时只有在同时施加朝向挤压槽的力和握力时才能够进行握力锻炼,防止误操作。

附图说明

图1为本发明的结构示意图;

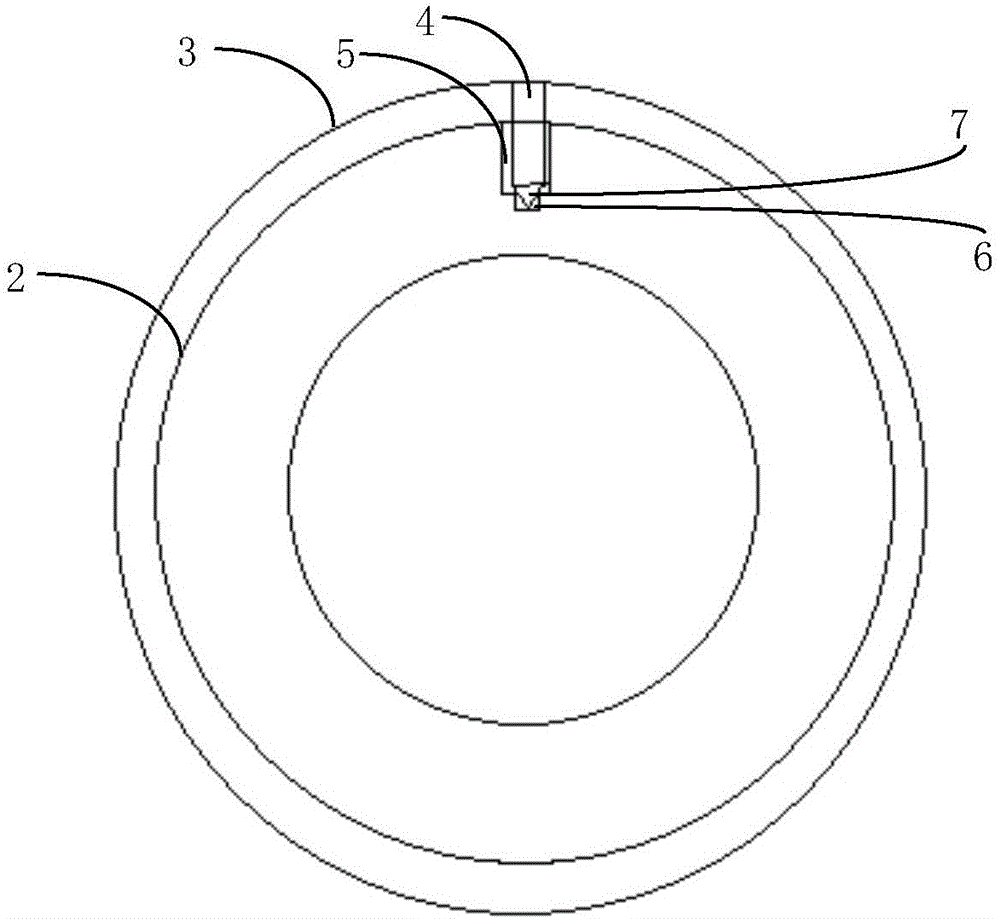

图2位本发明的握柄部截面结构示意图。

具体实施方式

下面结合附图和具体实施例,进一步阐明本发明,应理解这些实施例仅用于说明本发明而不用于限制本发明的范围,在阅读了本发明之后,本领域技术人员对本发明的各种等同形式的修改均落于本申请所附权利要求所限定的范围。

如附图1和附图2所示,一种能够调节握柄套位置的握力器,包括弹性部1和分别连接弹性部两侧的两个握柄部2,两个握柄部2和弹性部1连接呈U型,弹性部1位于U型的弯曲段,所述每个握柄部2上有用于增大摩擦和调节手握位置的握柄套3。

所述每个握柄部2上有能够容纳压轴4的滑槽5,滑槽5底部还设有宽度小于滑槽5宽度的挤压槽6;所述握柄套3内表面有自握柄套延伸出的宽度小于等于滑槽5宽度的压轴4,压轴4远离握柄套3内表面的一端设有锥形凸起7。

所述滑槽5的深度小于等于压轴4的长度。

所述锥形凸起7为橡胶锥形凸起。

握柄套3和握柄部2之间存在间隙。

所述滑槽5还设有用于防止握柄套3自滑槽5内滑出的限位装置(未图示)。

所述滑槽5的长度小于握柄部2的长度。

所述限位装置包括设于握柄部的螺孔(未图示)和与螺孔适配的螺帽(未图示)。

挤压槽6的长度小于等于滑槽5的长度。

使用前,根据自身需求,调节握柄套3的位置,进行不同程度的握力训练,当同时施加朝向挤压槽的力和握力后,锥形凸起7和挤压槽6配合,产生摩擦力,使得锥形凸起7不会再挤压槽6内滑动,握柄套3不会在握柄部2上滑动,结束后放置一边,小孩拿起后由于手掌较小,不易施加朝向挤压槽6的力,锥形凸起7和挤压槽6就不会产生配合,握柄套3只会在握柄部2上进行滑动,就不会使得小孩完成误操作。
