一种液压踏步机的制作方法

本发明涉及一种液压踏步机，更具体的说，涉及一种可以同时进行手部和脚部训练的运动健身机，属于健身器械领域。

背景技术：

随着人们生活、工作节奏的加快，大多数人缺乏足够的运动，很多人的身体状况不容乐观。现在很多白领、蓝领上班期间很少走动，甚至不用走动，一天绝大部分时间都坐在办公椅上，这种长时间地伏案工作或长时间盘腿坐着，对身体健康非常不利，因此患有颈椎酸痛、腰疼、背部肌肉僵硬、腿疼等疾病的人越来越多。德国医学专家提出，久坐不动的人更易患癌，因为人体中免疫细胞的数量随着活动量的增加而增加，久坐不动使人体缺少足够的免疫细胞。而且这种快节奏的生活使很多人更偏向于汉堡等快餐类饮食方式，大大加大了肥胖、心脏病发作或死亡的风险。所以在工作休闲之余适当地增加运动量就显得尤为重要。

近年来，出现了各种各样的康复训练器械。患者可以通过医师的指导，利用这些康复训练器械在家中自行完成肢体的康复训练，在节省康复费用的同时也保证了一定的康复训练强度。但是现有的康复训练器械，很多存在自由度多、体积大、价格较高等缺点，并且不能一台器械同时实现上肢和下肢的综合康复训练，而很多使用者的上肢和下肢均需要运动健身训练。目前市场上现有的液压踏步机还存在着使用时噪音较大，老龄人及患者独自使用不便，使用功能单一等诸多缺点。

技术实现要素：

针对现有技术中液压踏步机存在的上述缺陷，本提供一种多功能液压踏步器，不仅正常人可以用本发明模拟登山，进行有氧运动，增强心、肺功能，而且老年人或者腿脚不便者也可以利用本发明锻炼腿部肌肉，以恢复正常的行走能力和功能。另外，本发明还可以同步进行上肢肌肉的锻炼，充分适应了使用者的训练需求；同时，本发明结构简单、制造成本低廉、使用方便，对使用者的关节僵硬、肌肉酸痛具有良好效果。

为达到上述目的，本发明提供的技术方案为：

一种液压踏步机，包括支架装置、联动装置和传动装置；

所述支架装置包括扶手、底座、固定设置于扶手与底座之间的连杆；

所述联动装置包括拉环、拉绳、滑轮组、踏板、液压阻尼器，拉绳的一端与拉环相连，另一端经过滑轮组与踏板的后部相连，踏板的前端可转动地与底座相连，液压阻尼器的一端与踏板的后部铰接，另一端与底座的前部铰接；

所述传动装置包括固定支架、换向板、支撑垫柱、连接杆、连接脚，换向板通过支撑垫柱固定在固定支架上，连接杆的一端与换向板活动连接，使换向板能够以连接部位为转动轴在水平面上转动，连接杆的另一端与连接脚活动连接，使连接杆能够以连接部位为转动轴在竖直面上转动，连接脚固定于踏板前部的下壁。

作为本发明的进一步改进，所述滑轮组包括固定于扶手上的第一滑轮、固定于底座前部的第二滑轮以及固定于底座后部的第三滑轮。

作为本发明的进一步改进，所述第一滑轮固定于扶手两端，所述第二滑轮固定于底座前部的两端，所述第三滑轮固定于底座后部的两端。

作为本发明的进一步改进，所述底座包括前横杆、后横杆、连接前横杆和后横杆的中间连杆，三者呈工字型排列，所述底座还包括直径大于支架装置的连杆的前竖杆，前竖杆的一端与支架装置的连杆的下端固定连接，另一端与前横杆的中部固定连接，所述前竖杆的上部还设置有转轴，踏板的前端通过转轴与底座相连。

采用本发明提供的技术方案，与已有的公知技术相比，具有以下有益效果：

(1)本发明采用的一种液压踏步机，其液压阻尼装置安装与底座上；接组件的一端与踏板相连，另一端与手部训练装置的两个手环相连实现使用者手部和脚部的运动训练，提升使用者的健身效果和健身强度，上方的扶手还可以帮助使用者保持平衡，避免了训练中摔伤的可能，安全性能高。

(2)本发明采用的一种液压踏步机，其手部训练装置包括左拉环、右拉环、左拉绳、右拉绳，左拉绳的一端与左拉环相连，另一端经过滑轮组与踏板相连；右拉绳的一端与右拉环相连，另一端经过滑轮组与踏板相连；脚部训练装置包括踏板、传动装置、液压阻尼装置，踏板通过一转轴与底座相连；液压阻尼装置一端通过一转动轴与底座相连，另一端通过一转动轴与踏板相连；联接装置一端与手环相连，另一端通过滑轮组与踏板相连，可以实现手部和脚部的同时同步训练，充分适应了使用者的训练需求。

(3)本发明的一种运动液压踏步机，其底座包括前支架、后支架、中间连杆，前竖直支架，左水平转轴、右水平转轴。前后支架和中间连杆呈工字型排列，结构简单可靠，占地空间小，便于液压踏步机的运输和存放。

(4)本发明的一种液压踏步机，其液压阻尼装置两端分别与底座和踏板相连，液压阻尼装置可以更换阻尼大小不同的液压杆，以适应不同力量的使用者。

附图说明

图1为本发明的一种液压踏步机的结构示意图；

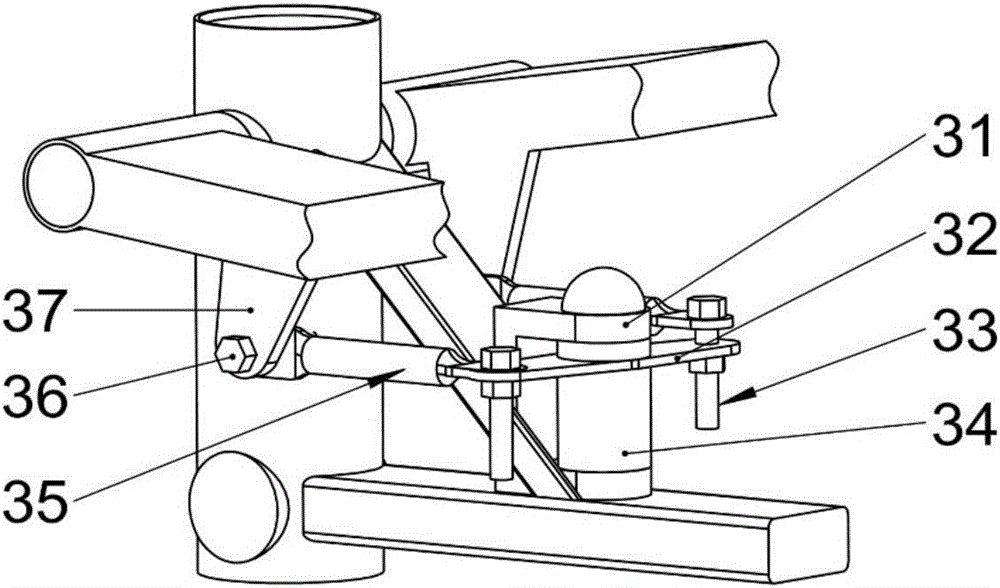

图2为本发明的传动装置的结构示意图；

图3为本发明的联动装置的结构示意图；

图中：1、扶手；2、踏板；3、连杆；4、后横杆；5、液压阻尼套筒；6、液压阻尼杆；7、转轴；31、固定支架；32、换向板；33、第一螺栓；34、支撑垫柱；35、连接杆；36、第二螺栓；37、连接脚；71、拉环；72、绳固定点；73、滑轮A；74、滑轮支架A；75、滑轮支架B；76、滑轮B；77、拉绳；78、滑轮C；79、滑轮支架C；8、前竖杆。

具体实施方式

下面结合附图对本发明作进一步详细说明。

本发明一种液压踏步机的结构如图1所示，包括支架装置、联动装置和传动装置。

上述支架装置包括扶手1、底座、固定设置于扶手1与底座之间的连杆3；

上述联动装置的结构如图3所示，包括拉环71、拉绳77、滑轮组、踏板2、液压阻尼器。拉绳77的一端与拉环71相连，另一端经过滑轮组固定于踏板2后部的绳固定点72上。踏板2的前端可转动地与底座相连。液压阻尼器的一端与踏板2的后部铰接，另一端与底座的前部铰接。液压阻尼器包括液压阻尼套筒5和套设于液压阻尼套筒5中的液压阻尼杆6。液压阻尼装置可以更换阻尼大小不同的液压阻尼杆6，以适应不同力量的使用者。联动装置为左右对称结构，即，拉环71包括左拉环和右拉环，拉绳77包括左拉绳和右拉绳，左拉绳的一端与左拉环相连，另一端经过滑轮组与左踏板相连，右拉绳的一端与右拉环相连，另一端经过滑轮组与右踏板相连。

上述传动装置的结构如图2所示，包括固定支架31、换向板32、支撑垫柱34、连接杆35、连接脚37。换向板32通过支撑垫柱34固定在固定支架31上。连接杆35的一端与换向板32通过第一螺栓33相连，使换向板32能够以连接部位为转动轴在水平面上转动；连接杆35的另一端通过第二螺栓36与连接脚37相连，使连接杆35能够以连接部位为转动轴在竖直面上转动。连接脚37固定于踏板2前部的下壁，换向板套在支撑垫柱上，支撑垫柱的上端通过固定支架固定，下端抵住底座或与底座固定连接，固定支架固定在底座上。

作为本发明的一种优选实施方式，滑轮组包括固定于扶手1上的第一滑轮78、固定于底座前部的第二滑轮76以及固定于底座后部的第三滑轮73。第一滑轮包括滑轮A78和用于固定滑轮A78的滑轮支架A79，第二滑轮包括滑轮B76和用于固定滑轮B76的滑轮支架B75，第三滑轮包括滑轮C73和用于固定滑轮C73的滑轮支架C74。

作为本发明的一种优选实施方式，第一滑轮78固定于扶手1两端，第二滑轮76固定于底座前部的两端，第三滑轮73固定于底座后部的两端。

作为本发明的一种优选实施方式，底座包括前横杆、后横杆4、连接前横杆和后横杆4的中间连杆，三者呈工字型排列。底座还包括直径大于支架装置的连杆3的前竖杆8，前竖杆8的一端与支架装置的连杆3的下端固定连接，另一端与前横杆的中部固定连接。前竖杆8的上部还设置有转轴7，踏板2的前端通过转轴7与底座相连，安装于传动装置的上方，传动装置安装于底座的上方，且左踏板与右踏板之间通过传动装置相连。

本发明的液压踏步机，其液压阻尼装置安装于底座上，拉绳的一端与踏板相连，另一端与手部训练装置的两个拉环相连，实现使用者手部和脚部的运动训练，提升使用者的健身效果和健身强度。上方的扶手还可以帮助使用者保持平衡，避免了训练中摔伤的可能，安全性能高；手部训练装置可以实现手部和脚部的同时同步训练，充分适应了使用者的训练需求；底座包括前横杆、后横杆、中间连杆，前竖杆，左水平转轴、右水平转轴，前后支架和中间连杆呈工字型排列，结构简单可靠，占地空间小，便于液压踏步机的运输和存放；本发明通过脚步运动训练带动手部同时动作和柔性化训练，具有安全、绿色等特点。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明。凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明的保护范围之内。
