一种带有场景道具的舞台的制作方法

本发明涉及娱乐表演技术领域，具体的说是一种带有场景道具的舞台。

背景技术：

在各个游乐场，都会有大大小小的舞台表演，道具是舞台表演不可缺少的物品之一，能够让表演更加活灵活现，引起观众的一致好评。现有的舞台上使用的道具均是通过幕后人员手推上去，有的道具较大，通常要耗费更多的人力来实现搬运，对于小型的道具，有时表演时也容易遗漏在舞台上，影响到舞台剧的表演效果。因此迫切需求一种可自动将道具呈现在舞台上的装置，以取代传统的人工搬运道具的方式。

技术实现要素：

针对上述技术的缺陷，本发明提出一种带有场景道具的舞台。

一种带有场景道具的舞台，包括舞台板、固定在舞台板下端的底架，所述底架上安装有升降式注气器，舞台板的下端面位于升降式注气器正上方的位置处还安装有侧移式道具。所述舞台板的中部位于升降式注气器正上方的位置处开设有通孔，从而为道具的出入提供通道。本发明在传统的舞台基础上，借助于通孔实现道具的进出，并利用升降式注气器为侧移式道具充气，使道具能正常工作，这样展现在舞台板上的道具即可代替传统的人工搬运的道具，实现了道具的自动推出与收起，自动化程度高。

所述升降式注气器包括安装在底架上的一号气缸、安装在一号气缸上的升降板、固定在升降板中部的气泵、安装在气泵上的气嘴。

所述侧移式道具包括对称安装在舞台板的下端面上的卷扬机、卷绕在卷扬机上的钢丝绳、与钢丝绳相连的侧移板、安装在侧移板上的道具、封堵装置，舞台板的下端面上设有导轨，所述侧移板上设有与导轨滑动配合的滑块。

所述道具为气囊，气嘴抵住气囊后，从而对气囊进行充气或者放弃，这样气囊即可膨胀并从通孔处伸出，展现在舞台板上，以作为舞台剧表演的道具进行使用；当表演结束后，利用气泵将气囊内的气体迅速排出，从而使气囊迅速收缩并穿过通孔后复位。

所述封堵装置包括固定在侧移板上的二号气缸、安装在二号气缸上且与通孔形状吻合的封堵板，当气囊复位后，即可借助于二号气缸推动封堵板，以将通孔封堵上，起到良好的遮挡作用。

本发明的有益效果是：本发明结构简单、自动化程度高，实现了舞台道具的自动伸出与隐藏，取代了传统的人工搬运道具的方式，节省了人力，安全可靠。

附图说明

下面结合附图和实施例对本发明进一步说明。

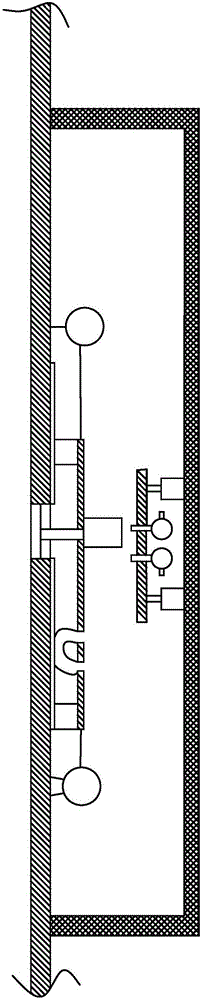

图1是本发明的整体结构示意图；

图2是本发明的封堵时的结构示意图；

图3是本发明的侧移式道具与升降式注气器配合工作时的结构示意图；

图4是图1的A-A向局部视图。

具体实施方式

为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面对本发明进一步阐述。

如图1至图4所示，一种带有场景道具的舞台，包括舞台板1、固定在舞台板下端的底架10，所述底架10上安装有升降式注气器，舞台板1的下端面位于升降式注气器正上方的位置处还安装有侧移式道具。所述舞台板1的中部位于升降式注气器正上方的位置处开设有通孔1a，从而为道具的出入提供通道。本发明在传统的舞台基础上，借助于通孔1a实现道具6的进出，并利用升降式注气器为侧移式道具充气，使道具6能正常工作，这样展现在舞台板1上的道具6即可代替传统的人工搬运的道具，实现了道具6的自动推出与收起，自动化程度高。

所述升降式注气器包括安装在底架10上的一号气缸11、安装在一号气缸11上的升降板12、固定在升降板12中部的气泵13、安装在气泵13上的气嘴14。

所述侧移式道具包括对称安装在舞台板1的下端面上的卷扬机4、卷绕在卷扬机4上的钢丝绳9、与钢丝绳9相连的侧移板5、安装在侧移板5上的道具6、封堵装置，舞台板1的下端面上设有导轨2，所述侧移板5上设有与导轨2滑动配合的滑块3。卷扬机4包括电机4a、安装在电机4a上的卷筒4b。

所述道具6为气囊，气嘴14抵住气囊后，从而对气囊进行充气或者放弃，这样气囊即可膨胀并从通孔1a处伸出，展现在舞台板1上，以作为舞台剧表演的道具进行使用；当表演结束后，利用气泵13将气囊内的气体迅速排出，从而使气囊迅速收缩并穿过通孔1a后复位。

所述封堵装置包括固定在侧移板5上的二号气缸7、安装在二号气缸7上且与通孔1a形状吻合的封堵板8，当气囊复位后，即可借助于二号气缸7推动封堵板8，以将通孔1a封堵上，起到良好的遮挡作用。

在舞台无需使用道具时，如图2所示，封堵板8将通孔1a封堵住，这样观众就不会发现通孔1a，起到了良好的遮挡作用；

当需要使用道具时，先借助于舞台的灯光变换，在黑的背景下，二号气缸7带动封堵板8下移，随后卷扬机4开始工作，利用卷扬机4的配合，使侧移板5带动道具6运动至通孔1a的正下方，随后启动一号气缸11，推动升降板12上移，直至气嘴14抵住气囊后，气泵13开始工作，将气体注入道具6中，利用道具6的膨胀从通孔1a中伸出，以作为舞台表演的工具使用，当使用完毕后，再利用气泵13将道具6中的气体排出，道具6迅速变小从而通孔1a中退出，再启动卷扬机4，使封堵板8运动至通孔1a的正下方，最后通过二号气缸7将封堵板8上推以将通孔1a封堵住，以等待下一次的道具使用。

以上显示和描述了本发明的基本原理、主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明内。本发明要求保护范围由所附的权利要求书及其等效物界定。
