一种健康恢复辅助治疗架的制作方法

本发明涉及医疗设备技术领域，具体的说是一种健康恢复辅助治疗架。

背景技术：

颈椎或腿部不适的病人需要做恢复训练，现有恢复训练采用悬挂的方式将病人吊起，并让病人活动，悬挂病人的安全背带可以滑动，以便病人行走，然而这种设备占地面积大，病人行走过程中需要不断变换扶手拿持的部位，对于年长者，或者上肢不方便的使用者不利。

技术实现要素：

为了解决上述问题，本发明提出一种健康恢复辅助治疗架。

一种健康恢复辅助治疗架，包括左部支架与右部支架，所述左部支架与右部支架之间连接有曲杆，所述曲杆的中部下凹。

所述曲杆上套有滑环，所述滑环内侧面为环状凹槽，所述环状凹槽内滚动安装有若干滚珠，所述滑环下部连接有安全背带。

所述曲杆下方设有安装在左部支架与右部支架之间的跑步机。

所述左部支杆内侧面上固定有扶手。

本发明的有益效果是：

本发明采用带有跑步机的悬吊装置辅助病人进行训练，在训练过程中，为了避免跑步机与病人步调不一致，导致病人被跑步机拖走的情况，在左部支架与右部支架之间安装了曲杆，利用病人一旦相对于曲杆中心移动则造成病人体位升高的原理，保证了病人使用安全，降低了设备占用空间，且为病人采用不同训练步速提供了条件。

附图说明

下面结合附图和实施例对本发明进一步说明。

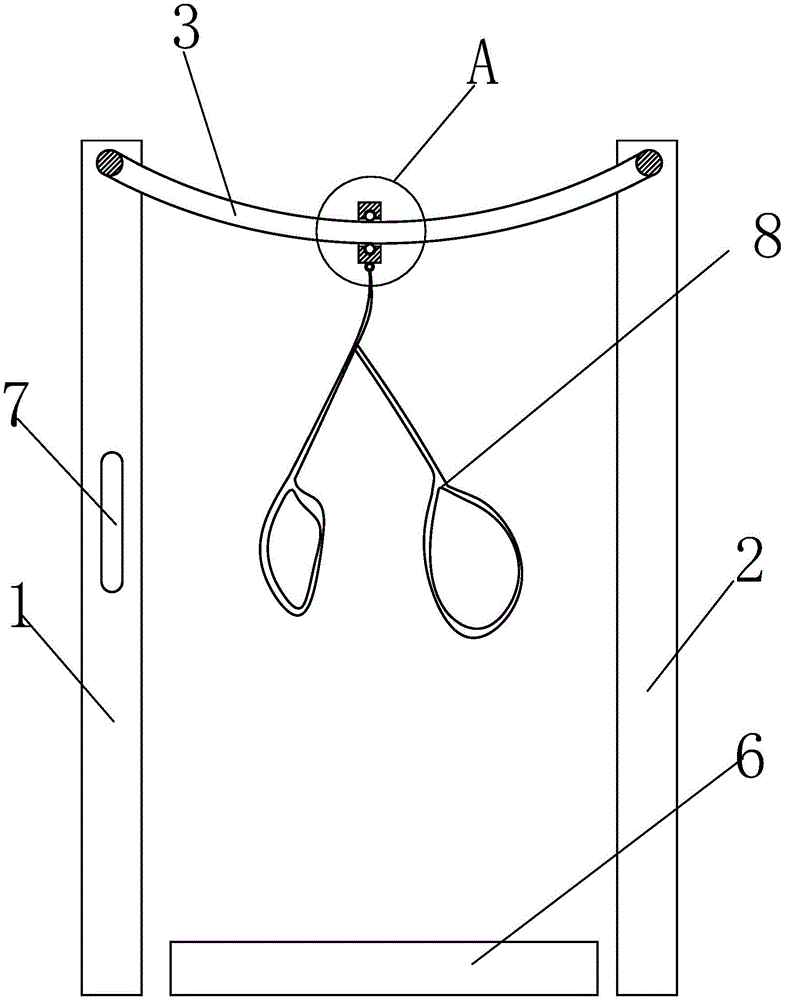

图1是本发明的右视结构示意图；

图2是图1中A的放大图。

具体实施方式

为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面对本发明进一步阐述。

如图1、图2所示，一种健康恢复辅助治疗架，包括左部支架1与右部支架2，所述左部支架1与右部支架2之间连接有曲杆3，所述曲杆3的中部下凹。

所述曲杆3上套有滑环4，所述滑环4内侧面为环状凹槽，所述环状凹槽内滚动安装有若干滚珠5，所述滑环4下部连接有安全背带8。

所述曲杆3下方设有安装在左部支架1与右部支架2之间的跑步机6。

所述左部支杆内侧面上固定有扶手7。

使用时，病人身着安全背带，在跑步机6上行走，手扶住扶手，一旦出现意外，病人被跑步机6拖移，安全背带拉动滑环4向曲杆3的高处滑动，带动病人脚部离地，避免跑步机6继续拖动病人，病人依靠扶手则可站立，也可控制跑步机6停止。

以上显示和描述了本发明的基本原理、主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明内。本发明要求保护范围由所附的权利要求书及其等效物界定。
