一种体育场地乒乓球扫球机的制作方法

本实用新型涉及一种体育场地乒乓球扫球机。

背景技术：

乒乓球是一种世界流行的球类体育项目，也是中华人民共和国国球。乒乓球运动是一项以技巧性为主，身体体能素质为辅的技能型项目，起源于英国。“乒乓球”一名起源于1900年，因其打击时发出“ping pang”的声音而得名，在中国大陆、香港及澳门等地区以“乒乓球”作为它的官方名称。乒乓球运动开展的条件不苛刻，可参与性强。男女老少都能打，天南海北都能打，室内室外都能打，有钱没钱都能打。条件好的可用高级球台打，条件差的水泥球台也能打，没有球台用几张桌子拼起来也能打。天气好在露天可以打，遇上大风大雪在一间不大的房间里就可以打。乒乓运动又是一项全身运动，健体健脑又健心。相对于足球篮球等运动，它没有直接的身体对抗，自己可控制运动量，非常有利于普及。总之，这项运动特别适合中国的国情，得到了国人的普遍喜爱，普及程度很高。

技术实现要素：

本实用新型的目的是提供一种体育场地乒乓球扫球机。

本实用新型解决其上述的技术问题所采用以下的技术方案：一种体育场地乒乓球扫球机，其主要构造有：机壳罩、抽拉板、栓杆、齿轮a、带腔齿轮a、实心铁板片、齿轮b、齿轮c、转轴、簸箕斗、橡皮轮、带腔齿轮b、齿轮d、簸箕进料皮片、后轮，所述的抽拉板一侧设有与齿轮a匹配的齿轮条并且相互咬合；齿轮a、带腔齿轮a、齿轮b、齿轮c依次相互咬合；带腔齿轮a内中心位置设有实心铁板片，带腔齿轮a外一侧盖合有带腔齿轮b，带腔齿轮b外套有齿轮d；所述的齿轮c被转轴所贯穿，转轴两末端各通过相互咬合的转向齿轮后固定有橡皮轮；

所述的橡皮轮之间设有簸箕进料皮片，簸箕进料皮片后端为簸箕斗。

上述的带腔齿轮a、带腔齿轮b、齿轮d被一根同芯轴所贯通。

上述的抽拉板内设有栓杆。

上述的抽拉板内开有栓杆孔。

本实用新型的有益效果：结构简单、造价低廉、适用于体育场地乒乓球回收用；设计采用了全机械结构，无需插电即可使用、方便且便携。

附图说明

图1为本实用新型一种体育场地乒乓球扫球机整体结构图。

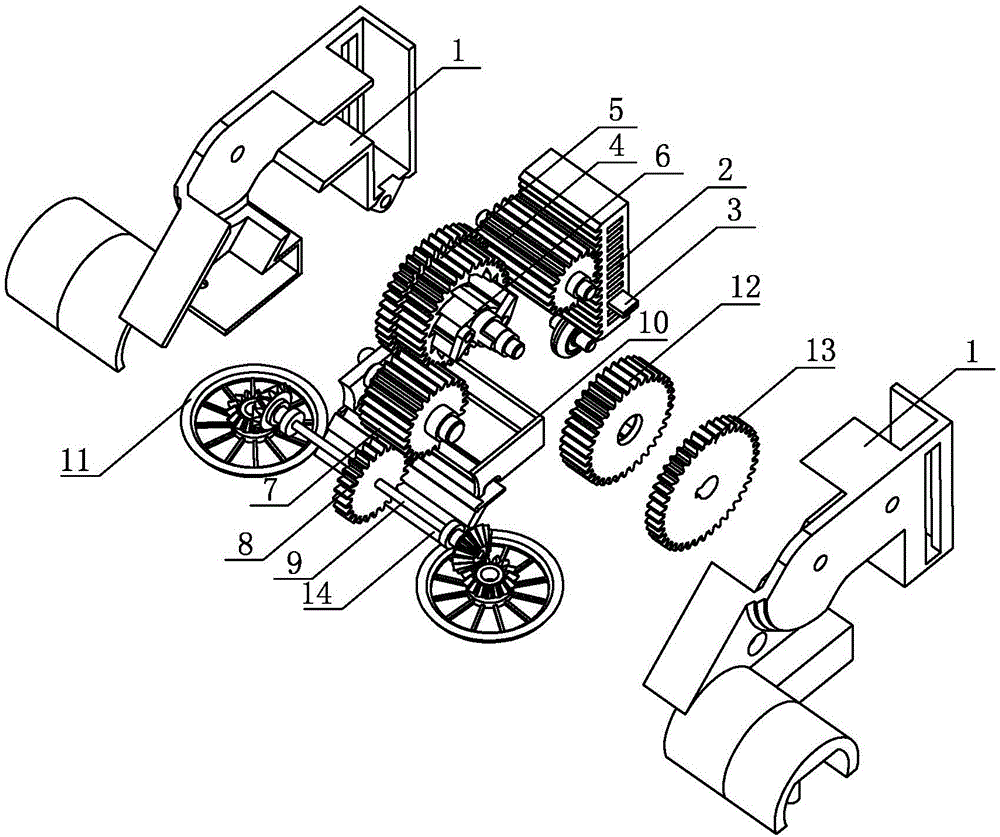

图2为本实用新型一种体育场地乒乓球扫球机爆炸结构图。

图中 1-机壳罩，2-抽拉板，3-栓杆，4-齿轮a，5-带腔齿轮a，6-实心铁板片，7-齿轮b，8-齿轮c，9-转轴，10-簸箕斗，11-橡皮轮，12-带腔齿轮b，13-齿轮d，14-簸箕进料皮片，15-后轮。

具体实施方式

下面结合附图1-2对本实用新型的具体实施方式做一个详细的说明。

实施例：一种体育场地乒乓球扫球机，其主要构造有：机壳罩1、抽拉板2、栓杆3、齿轮a4、带腔齿轮a5、实心铁板片6、齿轮b7、齿轮c8、转轴9、簸箕斗10、橡皮轮11、带腔齿轮b12、齿轮d13、簸箕进料皮片14、后轮15，所述的抽拉板2一侧设有与齿轮a4匹配的齿轮条并且相互咬合；齿轮a4、带腔齿轮a5、齿轮b7、齿轮c8依次相互咬合；带腔齿轮a5内中心位置设有实心铁板片6，带腔齿轮a5外一侧盖合有带腔齿轮b12，带腔齿轮b12外套有齿轮d13；所述的齿轮c8被转轴9所贯穿，转轴9两末端各通过相互咬合的转向齿轮后固定有橡皮轮11；

所述的橡皮轮11之间设有簸箕进料皮片14，簸箕进料皮片14后端为簸箕斗10。

所述的带腔齿轮a5、带腔齿轮b12、齿轮d13被一根同芯轴所贯通。

所述的抽拉板2内设有栓杆3。

所述的抽拉板2内开有栓杆孔。

本实用新型的核心在于：采用了全机械驱动的方式，并且了插电或者用电池的模式，设备的驱动采用了通过抽拉板2反复抽拉的方式提供动能的，而且栓杆3的作用是限定拉板2反复抽拉的行程。

在抽拉板2反复抽拉过程中实心铁板片6在带腔齿轮a5、带腔齿轮b12内也高速的旋转，由于自身重量比较重，因此在惯性的作用下，当抽拉板2停止抽拉时，实心铁板片6还能在一段时间内维持转动，通过这个实心铁板片6的转动力，在一段时间内可以维持橡皮轮11往内旋转收集地面的乒乓球，地面的乒乓球通过簸箕进料皮片14后进入簸箕斗10被收集起来。
