一种网球捡球车的制作方法与工艺

本实用新型涉及网球捡球技术领域，具体为一种网球捡球车。

背景技术：
网球训练中，在单人发球训练时，需要用到很多网球，训练人在一个半场发球，将球打到另一个半场，一轮训练中完成数十、甚至数百次发球，然后需要到另一个半场将用过的网球收集起来，进行新一轮的练习，因此在网球收集过程需要耗费大量时间，并且网球的数量多，各球的落点不同，收集过程的劳动量大。市场上的很多网球收集装置需要弯腰，或者效率不高，为此，我们设计一种网球捡球车。

技术实现要素：

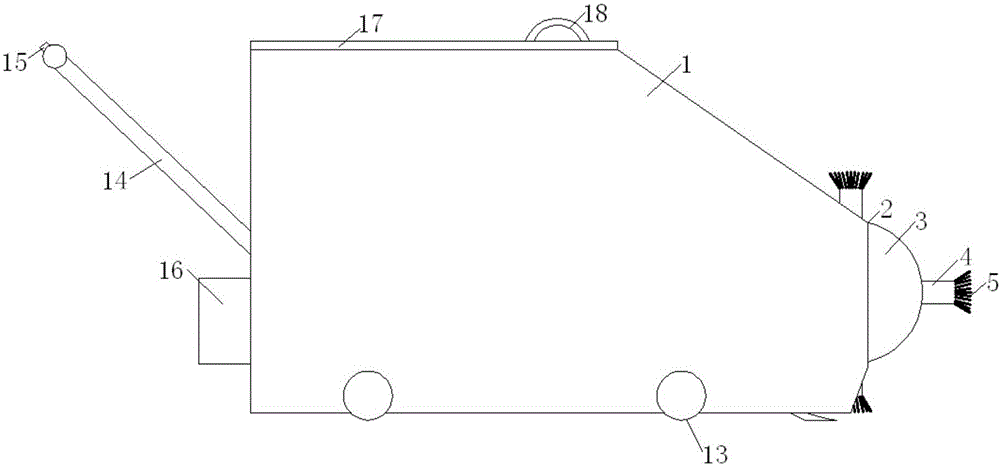

本实用新型的目的在于提供一种网球捡球车，以解决上述背景技术中提出的问题。为实现上述目的，本实用新型提供如下技术方案：一种网球捡球车，包括箱体，所述箱体的右端设有开口，所述开口转动安装有水平向外的转轴，所述转轴的周向上设有刷板，所述刷板的外端设有毛刷，所述开口的底端设有圆弧形连接板，所述连接板位于毛刷的下侧，所述连接板的左侧设有传送板，所述传送板的左端向上倾斜，所述箱体的前后侧壁之间转动安装有转筒，所述转筒的周向设有刮球板，所述刮球板位于传送板的上侧，且刮球板靠近刷板，所述传送板与箱体的内腔左壁之间设有接球网，所述转轴的一端连接第一电机，所述第一电机固定在箱体的外端侧壁上，所述转筒的一端连接有第二电机，所述第二电机固定在箱体的外端侧壁上，所述箱体的下端设有万向轮，所述箱体的左端外壁上设有推手，所述推手上设有开关，所述箱体的左端设有蓄电池，所述第一电机和第二电机均电性连接开关，所述开关电性连接蓄电池，所述箱体的上端设有箱盖。优选的，所述箱盖的上端设有把手。优选的，所述连接板的圆弧直径与毛刷的旋转直径一致。与现有技术相比，本实用新型的有益效果是：该网球捡球车，工人推着捡球车可以到处走动，遇到网球时，打开开关，捡球车会自动将球扫到车内，无需工人弯腰和等待，快速高效。附图说明图1为本实用新型结构示意图；图2为本实用新型的主视图；图3为本实用新型的俯视图。图中：1箱体、2开口、3转轴、4刷板、5毛刷、6连接板、7传送板、8转筒、9刮球板、10接球网、11第一电机、12第二电机、13万向轮、14推手、15开关、16蓄电池、17箱盖、18把手。具体实施方式下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。请参阅图1-3，本实用新型提供一种技术方案：一种网球捡球车，包括箱体1，所述箱体1的右端设有开口2，所述开口2转动安装有水平向外的转轴3，所述转轴3的周向上设有刷板4，所述刷板4的外端设有毛刷5，毛刷5是为了防止刚接触球时把球挤跑，所述开口2的底端设有圆弧形连接板6，所述连接板6位于毛刷5的下侧，所述连接板6的圆弧直径与毛刷5的旋转直径一致，所述连接板6的左侧设有传送板7，所述传送板7的左端向上倾斜，所述箱体1的前后侧壁之间转动安装有转筒8，所述转筒8的周向设有刮球板9，所述刮球板9位于传送板7的上侧，把球推送到接球网10的那一侧，且 刮球板9靠近刷板4，所述传送板7与箱体1的内腔左壁之间设有接球网10，所述转轴3的一端连接第一电机11，所述第一电机11固定在箱体1的外端侧壁上，所述转筒8的一端连接有第二电机12，所述第二电机12固定在箱体1的外端侧壁上，所述箱体1的下端设有万向轮13，所述箱体1的左端外壁上设有推手14，所述推手14上设有开关15，所述箱体1的左端设有蓄电池16，所述第一电机11和第二电机12均电性连接开关15，所述开关15电性连接蓄电池16，所述箱体1的上端设有箱盖17，所述箱盖17的上端设有把手18。尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
