一种运动球的制作方法与工艺

本实用新型涉及一种运动球，更进一步地，涉及一种运动球。

背景技术：

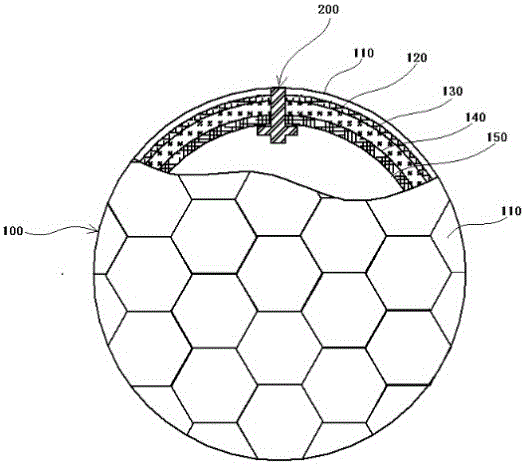

运动用球类，或称皮球，包括足球、篮球、排球，以及具有同类结构的其他球类。其结构是，外层是由皮革缝制的球皮(或称为外皮、球壳或球面等)，该球皮内部设有充气的球内胆，该球内胆一般由橡胶制成，并设有充气管。现有技术的一些球体结构方案中，无论是在球胆球的外表面上由延长线重叠缠绕构成外网层，或是内胆被至少一层和二层可改变的织物层缝合；还是在发泡中胎层的外表面涂覆有硫化成型油墨，再贴外皮层；其共同特点是球外皮与内胆之间的相对移动受到较大摩擦力的限制，或者球外皮与内胆完全粘合没有任何位移。当组成球外皮的多块皮革，因湿水、干燥或其他原因而产生收缩率不一致，或松弛度不一致的情况时，这种结构必然引起球外皮各方向的不同步收缩，进而带动内胆变形，而影响球的圆度。此外，一些运动球气嘴结构的设计气密性存在一定程度的不足。

技术实现要素：
本实用新型的目的在于提供一种运动球。本实用新型技术方案为：一种运动球，包括球体和气嘴；所述的球体包括设置于内部的内胆和设于内胆表面的球皮，所述的内胆体具有三层或三层以上的夹层结构，夹层结构包括纤维夹层、处于该纤维夹层上面的，以及处于该纤维夹层下面的第二橡胶层；所述的充气孔包括变径部和位于变径部下端的圆形通孔，所述的充气孔变径部设计为自顶端到底部孔径逐渐变小的构造，所述的圆形通孔则为孔径保持统一的圆柱形通孔；气嘴包括嘴体、充气孔和气密瓣；所述的嘴体下端为气密瓣，气密瓣中心设有充气缝，该充气缝连接所述的圆形通孔；所述的气密瓣外侧套有一层气密套。本实用新型所述一种运动球中，所述球体的球皮是由皮革缝制的。本实用新型所述一种运动球中，所述的纤维夹层由纤维或织物构成。本实用新型所述一种运动球中，所述纤维夹层、与设于其上面的第一橡胶层和设于其下面的第二橡胶层固定结合成一整体结构。本实用新型所述一种运动球中，所述的纤维夹层，是天然纤维纺织品、人造纤维纺织品、单股或多股纤维反复缠绕形成的纤维层，或无纺布。本实用新型所涉及的一种运动球，与现有技术相比，改进了气嘴结构，保证了良好的气密性；同时，本实用新型的运动球具有纤维夹层的球内胆，及配备上述具有纤维夹层的球内胆的球，由于球内胆具有三层或三层以上的夹层结构，所以不仅气密性良好，而且抗变形的能力得到进一步提高。克服了传统技术的不足，在球类经过高强度的、多次的踢、摔、撞击以后，或者经过水湿、干燥、高温、低温等外界环境的剧烈变化，而产生球外皮各方向的不同步收缩时，因为外皮与内胆之间摩擦力很小，可以任意滑动；因此不会带动内胆变形，仍然能够保持符合规定的圆球形。附图说明图1为本实用新型中气嘴结构示意图。图2为本实用新型的这种运动球结构示意图。图中，球体100，球皮110，第一橡胶层120，纤维夹层130，第二橡胶层140，内胆150，气嘴200，嘴体210，充气孔220，变径部221，圆形通孔222，外凸台230，气密套240，气密瓣250，充气缝260。具体实施方式下面结合附图，通过下面的详细描述，以更清楚地理解本发明创造的上述和其他目的、特征和优点。在下文中，将参考附图详细说明本发明创造的优选实施例。如图1所示，本发明创造优选实施例中的一种运动球，包括球体100和气嘴200。所述的球体100包括设置于内部的内胆150和设于内胆150表面的球皮110。其中，球体100的外层是由皮革缝制的球皮110；其中，参照图2：此处优选为橡胶制成的内胆150体具有三层或三层以上的夹层结构，夹层结构包括纤维夹层130、处于该纤维夹层130上面的，以及处于该纤维夹层130下面的第二橡胶层140；其中，所述的纤维夹层130由纤维或织物构成；其中，所述纤维夹层130、与设于其上面的第一橡胶层120和设于其下面的第二橡胶层140固定结合成一整体结构；其中，所述的纤维夹层130，是天然纤维纺织品、人造纤维纺织品、单股或多股纤维反复缠绕形成的纤维层，或无纺布。该内胆150体上设有气嘴200，如图1所示，该气嘴200包括嘴体210、充气孔220和气密瓣250，其优选为橡胶制成。所述的嘴体210两侧设有外凸台230，用于气嘴200和球体100的连接。所述的充气孔220包括变径部221和位于变径部221下端的圆形通孔222。在这里，所述的充气孔220变径部221设计为自顶端到底部孔径逐渐变小的构造，所述的圆形通孔222则为孔径保持统一的圆柱形通孔，此构造使得使用充气针头容易对准充气孔220进入对内胎进行充气，不会导致不小心戳坏嘴体210或内囊导致球体100漏气。所述的嘴体210下端为气密瓣250，在这里，气密瓣250中心设有充气缝260，该充气缝260连接所述的圆形通孔222，其直径小于圆形通孔222。在这里，所述的嘴体210顶部至圆形通孔222底部的长度大于气针长度，这样的长度可以避免充气时气针穿过气嘴200戳破内胎，同时，可以使进入内胎的气体不容易从嘴体210跑出，增强了气密性避免漏气。其中，在所述的气密瓣250外侧套有一层气密套240，所述气密套240为管状的弹性材料，其作用在于，一是从四周均匀地向两片气密瓣250施加弹性压力，使之切口处结合得更紧密；二是将两片气密瓣250之间的切口缝隙封住；从而大幅度提高气嘴200的气密性。尽管本发明创造的优选实施例为了说明性的目的在此公开，但是本领域的技术人员应当理解，在不背离所附属权利要求所公开的本发明创造的范围和精神的前提下，各种修改、增加和变造都是可能的，应指出的是，在不背离本发明创造范围和精神的前提下的上述各种修改、增加和变造都应涵盖在本发明创造的权利范围之内。
