一种自动麻将机的电控电路的制作方法与工艺

技术特征：

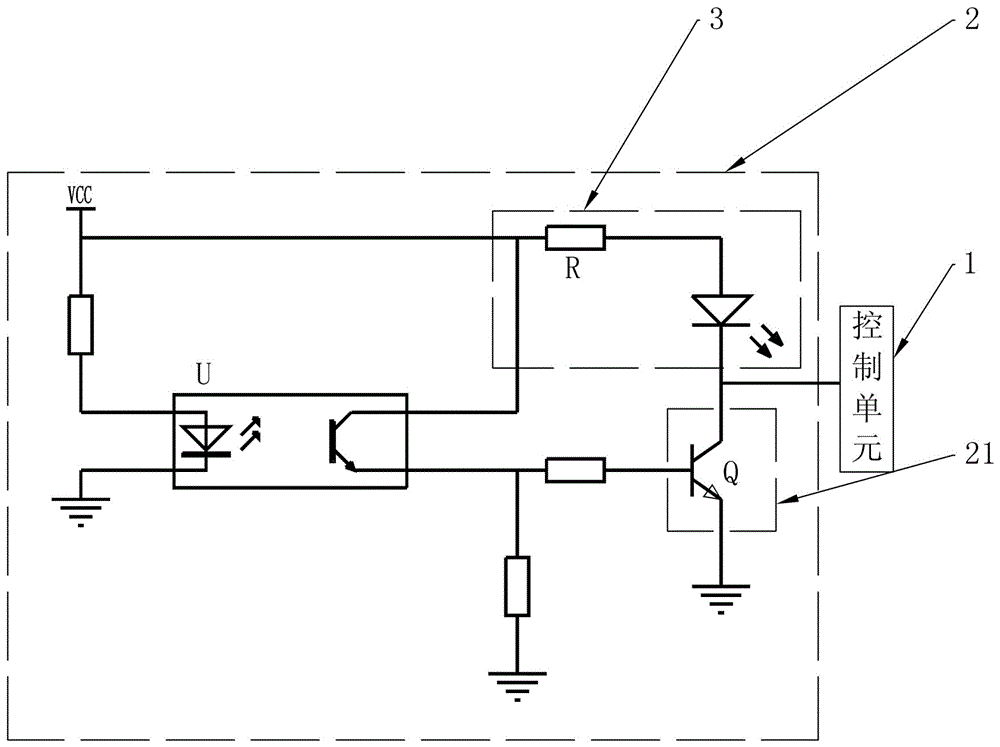

1.一种自动麻将机的电控电路，包括控制单元（1）和感应电路（2），所述感应电路（2）与控制单元（1）耦接，其特征在于：所述感应电路（2）包括红外反射光耦传感器U和信号转换电路（21），所述红外反射光耦传感器U的输入端输入信号，输出端耦接于信号转换电路（21）后耦接于控制单元（1）。2.根据权利要求1所述的自动麻将机的电控电路，其特征在于：所述信号转换电路（21）包括转换三极管Q，所述转换三极管Q的集电极耦接于控制单元（1），发射极接地，基极耦接有一个电阻后耦接于红外反射光耦传感器U的输出端。3.根据权利要求1或2所述的自动麻将机的电控电路，其特征在于：所述信号转换电路（21）耦接有指示电路（3），所述指示电路（3）包括发光二极管D，所述发光二极管D一端耦接于电源，另一端耦接于信号转换电路（21）。4.根据权利要求3所述的自动麻将机电控电路，其特征在于：所述发光二极管D与电源之间还耦接有保护电阻R。5.根据权利要求1或2所述的自动麻将机的电控电路，其特征在于：所述输入端包括第一输入端和第二输入端，所述第一输入端与电源耦接，所述第二输入端接地，所述输出端包括第一输出端和第二输出端，所述第一输出端耦接有电阻后耦接于信号转换电路（21），还耦接有电阻后接地，所述第二输出端耦接于电源。6.根据权利要求3所述的自动麻将机的电控电路，其特征在于：所述输入端包括第一输入端和第二输入端，所述第一输入端与电源耦接，所述第二输入端接地，所述输出端包括第一输出端和第二输出端，所述第一输出端耦接有电阻后耦接于信号转换电路（21），还耦接有电阻后接地，所述第二输出端耦接于电源。7.根据权利要求4所述的自动麻将机的电控电路，其特征在于：所述输入端包括第一输入端和第二输入端，所述第一输入端与电源耦接，所述第二输入端接地，所述输出端包括第一输出端和第二输出端，所述第一输出端耦接有电阻后耦接于信号转换电路（21），还耦接有电阻后接地，所述第二输出端耦接于电源。
