一种自动反弹足球训练器的制作方法

本实用新型涉及体育器械设备技术领域，尤其涉及一种自动反弹足球训练器。

背景技术：

随着中国经济的发展，中国的体育事业已得到大力发展，中国迫切需要与大国形 象相对应的足球事业。而我国的足球一直不尽人意，随着足球运动的发展，足球运动的练习也越来越重要。目前，虽然有一些辅助的练习器械，但是，在抛球这一练习项目还需要人工抛球来供球员练习，不方便。

中国实用新型专利（CN203370259U）公开了一种自动反弹足球训练器，包括支架，支架包括手握杆、立杆、斜杆和弯杆，手握杆两端分别与两个立杆上端连接，立杆下端与斜杆下端连接，弯杆一端与斜杆中部连接，另一端向外延伸至与立杆下端同一水平高度，弯杆向外延伸的端部与斜杆上端之间设有反弹网，通过铁架上设置反弹网，构成有弹性的反弹器，实现足球的自动反弹，辅助运动员的练习。

但是，上述的自动反弹足球训练器在使用时由于足球存在一定的惯性，当足球撞击到反弹网以后，由于足球的惯性会使整个自动反弹足球训练器向后移动，或者使其翻倒。

技术实现要素：

针对上述问题，本实用新型要解决的技术问题是提供一种自动反弹足球训练器，能将运动员踢过来的足球，并且能避免由于足球的惯性而后移。

具体技术方案如下：

一种自动反弹足球训练器，包括：架体、弹性网、固定底座；其中，架体包括底架、支撑架、以及支撑杆，底架的上部的两端分别设有一套管，支撑架底部的两侧分别贯穿两套管与底架相铰接，底架的两侧分别设有一支撑杆，并且，支撑杆与底架相铰接；支撑架的两侧设有与两支撑杆相配合的套环，弹性网安装于支撑架上，固定底座安装于底架的底部；固定底座包括座体和滚动组件，固定底座的底部设有一容腔，滚动组件嵌设于容腔内，滚动组件包括呈T字形设置的支杆，支杆的每一端部安装有一滚轮，支杆中部的上端连接有连接杆，连接杆贯穿座体，连接杆的上部设有一固定组件。

进一步的，固定组件包括设置于连接杆上部挡片和卡块，连接杆的两侧分别设置于卡块，并且，卡块与连接杆滑动连接，卡块的底部与连接杆之间设有一弹性件。

进一步的，支撑架上沿其高度方向设有若干套环。

进一步的，座体的底侧四个角处分别设置有一橡胶支脚。

本实用新型提供的自动反弹足球训练器在使用时，将支撑杆穿入套环内，从而支撑杆支撑起支撑架，当足球运动员需要练习抛球时，足球踢到弹性网内，由于弹性网弹力的作用，足球弹回，并且，由于固定底座重量的作用，所以当弹性网收到足球的惯性力作用后也不会带动训练架整体后移，使使用更加方便，而当不使用时，可将支撑杆由套环内取出，从而使支撑杆和支撑架均放平，将少了占用的空间，更加方便储存，而当训练架正常使用时，滚动组件嵌设在容腔内，而当需要移动时向下移动连接杆，从而使滚动组件推出容腔，使滚轮转动，从而方便移动，本实用新型的优点在于：通过固定底座的作用，避免了由于足球的惯性而使训练架向后移动，并且，训练架整体更加方便存储和移动。

附图说明

为了易于说明，本实用新型由下述的具体实施及附图作以详细描述。

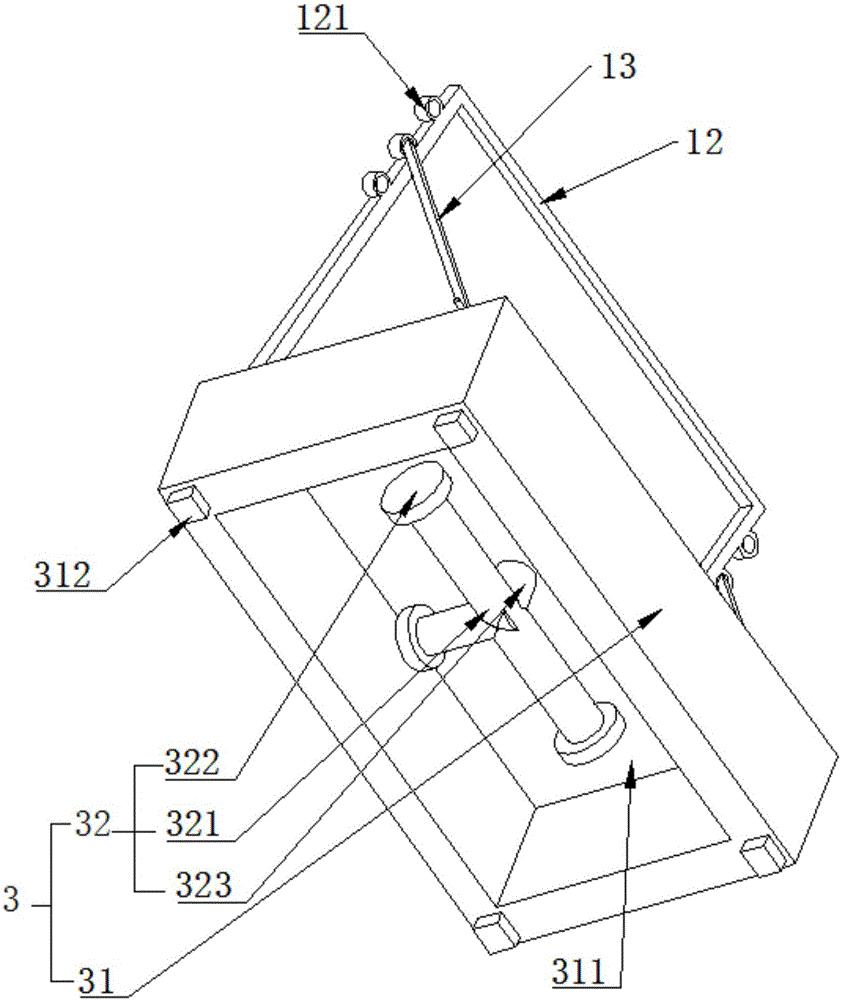

图1为本实用新型提供的自动反弹足球训练器的立体图一；

图2为本实用新型提供的自动反弹足球训练器的立体图二；

图3是本实用新型提供的自动反弹足球训练器中连接杆的剖视图。

图中，1、架体；11、底架；112、套管；12、支撑架；121、套环；13、支撑杆；2、弹性网；3、固定底座；31、座体；311、容腔；312、橡胶支脚；32、滚动组件；321、支杆；322、滚轮；323、连接杆；3231、挡片；3232、卡块；3233、弹性件。

具体实施方式

如图1和图2所示的自动反弹足球训练器，包括：架体1、弹性网2、固定底座3；其中，架体1包括底架11、支撑架12、以及支撑杆13，底架11的上部的两端分别设有一套管112，支撑架12底部的两侧分别贯穿两套管112与底架11相铰接，底架11的两侧分别设有一支撑杆13，并且，支撑杆13与底架11相铰接；支撑架12的两侧设有与两支撑杆13相配合的套环121，弹性网2安装于支撑架12上，固定底座3安装于底架11的底部；固定底座3包括座体31和滚动组件32，固定底座3的底部设有一容腔311，滚动组件32嵌设于容腔311内，滚动组件32包括呈T字形设置的支杆321，支杆321的每一端部安装有一滚轮322，支杆321中部的上端连接有连接杆323，连接杆323贯穿座体31，连接杆323的上部设有一固定组件。

本实用新型提供的自动反弹足球训练器在使用时，将支撑杆13穿入套环121内，从而支撑杆13支撑起支撑架12，当足球运动员需要练习抛球时，足球踢到弹性网2内，由于弹性网2弹力的作用，足球弹回，并且，由于固定底座3重量的作用，所以当弹性网2收到足球的惯性力作用后也不会带动训练架整体后移，使使用更加方便，而当不使用时，可将支撑杆13由套环121内取出，从而使支撑杆13和支撑架12均放平，将少了占用的空间，更加方便储存，而当训练架正常使用时，滚动组件32嵌设在容腔311内，而当需要移动时向下移动连接杆323，从而使滚动组件32推出容腔311，使滚轮322转动，从而方便移动。

如图1和图3所示，固定组件包括设置于连接杆323上部挡片3231和卡块3232，连接杆323的两侧分别设置于卡块3232，并且，卡块3232与连接杆323滑动连接，卡块3232的底部与连接杆323之间设有一弹性件3233，通过弹性件3233的作用从而使两卡块3232处于抵出状态，当训练架需要移动时，两卡块3232处于容腔311内，从而使滚轮322推出到容腔311外，使滚轮322可转动，而当使用时，两卡块3232处于座体31的上侧，从而使滚轮322处于容腔311内，使滚轮322无法转动。

支撑架12上沿其高度方向设有若干套环121，通过支撑杆13套入不同的套环121来改变支撑架12的倾斜角度，从而改变足球返回的角度。

座体31的底侧四个角处分别设置有一橡胶支脚312，通过橡胶支脚312可避免座体31直接与地面接触对室内训练场的地面造成破损。

上面的实施例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的构思和范围进行限定。在不脱离本实用新型设计构思的前提下，本领域普通人员对本实用新型的技术方案做出的各种变型和改进，均应落入到本实用新型的保护范围，本实用新型请求保护的技术内容，已经全部记载在权利要求书中。
