过山车式麻将机的逆推牌储牌推进装置的制作方法

本实用新型涉及一种过山车式麻将机，特别是涉及一种过山车式麻将机的逆推牌储牌推进装置。本实用新型改变了现在用绳轮拖动推牌的结构，克服了现在缠线轮、导线轮安装维修不方便、定位不准等不足。

背景技术：
储牌推进机构是过山车式麻将机的主要部件，用把叠好的牌推进牌道，现有的储牌道是从后端由下往上进行叠牌，储牌道与输送牌槽体成立体交叉，机体增加厚度近60毫米，现有的推牌头是通过电机上的缠绕轮用软钢丝经过轮，涨紧轮拉动推牌头将牌推至牌面，存在叠牌时必须推牌头回到原位，影响理牌时间，输牌道与储牌道成立体交加增加机体厚度，折装繁琐，增加成本，影响美观。

技术实现要素：

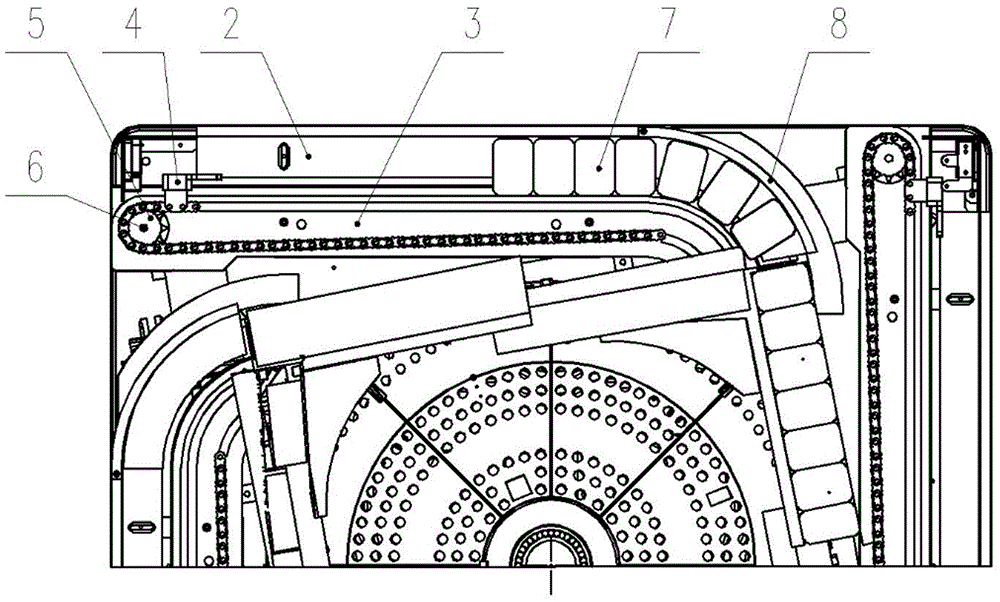

本实用新型的目的是克服现有技术存在着上述问题，通过对现有过山车式麻将机的储牌推进机构的结构改进，给出了一种新型的过山车式麻将机的逆推牌储牌推进装置。本实用新型克服了现有技术中的存在的后端升牌输送道出牌道立体交叉，即叠牌与输送牌的立体交叉，增加厚度，增加成本，影响美观，取消了用软钢丝缠绕的拉动推牌头，使之易出现定位不准和安装维修繁琐等缺陷。本实用新型给出的技术方案是：这种过山车式麻将机的逆推牌储牌推进装置，其特点是包括有安装在固定底座上的内牌道体、可调式外档板、可调式外牌道和外弯角，所述的外弯角安装在叠牌头盒上，内牌道体内设置有使标准链条通过的T型槽，内牌道体后端设置有驱动电机，驱动电机的轴上装有与链条匹配的链轮，所述链条端部安装有推牌头，沿内牌道体中的T型轨道向前运动，将麻将牌推上桌面，驱动电机反转向后推牌头沿内牌道体中的T型轨道向后运动，回到原位。与现有技术相比，本实用新型的有益效果是：克服了现有技术中的存在的后端升牌输送道出牌道立体交叉，即叠牌与输送牌的立体交叉，增加厚度，增加成本，影响美观，取消了用软钢丝缠绕的拉动推牌头，使之易出现定位不准和安装维修繁琐等缺陷。附图说明图1是本实用新型的结构示意图（麻将牌开始储牌）。图2是本实用新型的结构示意图（麻将牌推上桌面）。图3是图1的A-A剖视图。图中标记：1.固定底座、2.可调式外牌道、3.内牌道体、4.推牌头、5.链轮、6.驱动电机、7.麻将牌、8.外弯角。具体实施方式下面结合附图对本实用新型做进一步说明。如图1～图3所示，这种过山车式麻将机的逆推牌储牌推进装置，有安装在固定底座1上的内牌道体3、可调式外档板、可调式外牌道2和外弯角8，外弯角8安装在叠牌头盒上，内牌道体3内设置有使标准链条通过的T型槽，内牌道体3后端设置有驱动电机6，驱动电机6的轴上装有与链条匹配的链轮5，所述链条端部安装有推牌头4，沿内牌道体3中的T型轨道向前运动，将麻将牌7推上桌面，驱动电机反转向后推牌头4沿内牌道体3中的T型轨道向后运动，回到原位。本实用新型的具体工作方式为。通过机头理牌，将麻将牌7推至由可调式外牌道2、内牌道体3及外弯角8组成的储牌槽，理到规定牌数后，启动驱动电机6，由链轮5带动链条，链条端部推牌头4，链条沿内牌道体3中的T形槽，向前运动将麻将牌7推至桌面，完成工作，驱动电机6反转，推牌头4重新回到内牌道体3中T形槽后端的原始位置。可以理解的是，以上关于本实用新型的具体描述，仅用于说明本实用新型而并非受限于本实用新型实施例所描述的技术方案，本领域的普通技术人员应当理解，仍然可以对本实用新型进行修改或等同替换，以达到相同的技术效果；只要满足使用需要，都在本实用新型的保护范围之内。
