一种野战单兵体能训练装置用的摸高训练架的制作方法

本实用新型涉及野外单兵训练器材的技术领域，特别是一种野战单兵体能训练装置用的摸高训练架。

背景技术：
进入新世纪新阶段,军队的职能使命不断拓展，广大部队官兵既肩负着捍卫国家主权、安全、领土完整的神圣使命，又必须应对多种安全威胁、完成多样化军事任务。无论是打赢高技术条件下的现代战争，还是参与处置突发事件，都需要军人具备强健的体魄，这对军事体能训练提出了更高的要求。而我国军队现有的单兵训练器材功能单一，不具备多样化野战化训练的要求，且没有能够主要用于评估下肢爆发力的器材，成为限制现代军人多样化野战训练的硬性问题。

技术实现要素：

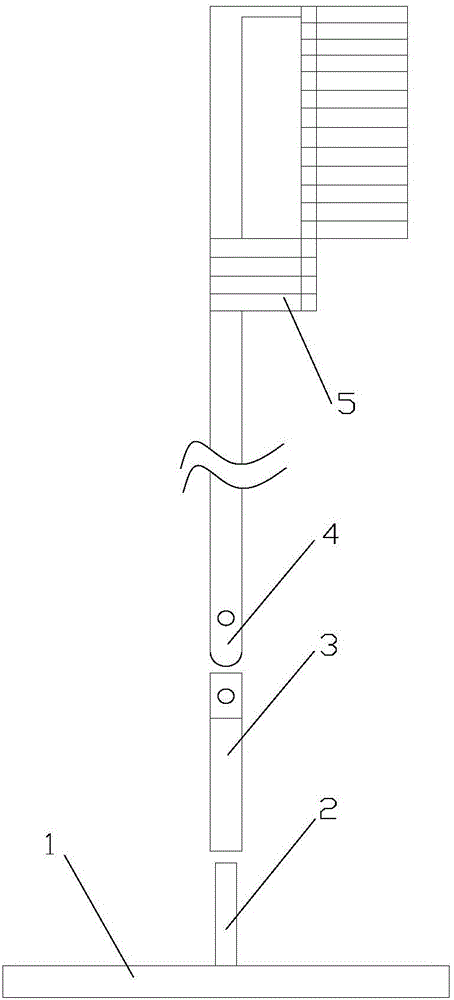

本实用新型的目的是提供一种克服现有技术的不足，结构简单、设计合理的，便携且使用方便的野战单兵体能训练装置用的摸高训练架。为了实现上述目的，本实用新型所采取的技术手段是：一种野战单兵体能训练装置用的摸高训练架，包括固定座和摸高训练架，在固定座的上表面设置有固定桩，摸高训练架与固定桩相固定，所述的摸高训练架包括固定套管、摸高支架和摸高尺，摸高支架的底部与固定套管通过销轴固定连接，摸高支架的顶端设置有横梁，在横梁的末端设置有垂直向下的转轴，在转轴上套装有至少3个摸高尺，在转轴上设置有标尺。所述的固定桩上设置有外螺纹，在固定套管的下部设置有内螺纹，固定套管的内螺纹与固定桩的外螺纹形成螺纹连接。所述的摸高尺为水平向设置，且摸高尺的长度大于等于横梁的长度。所述的摸高尺与转轴的结合处设置有滚动轴承。所述的摸高支架与摸高尺相对应的位置设置有电磁铁，摸高尺与转轴的结合处设置有复位弹簧。本实用新型的有益效果是：设计了多个摸高尺和配套的电磁铁，当打开电磁铁后可以吸附被拍击的摸高尺，使高度的读数更加准确，不会弹回造成数值偏差，可以快捷、有效的评估下肢爆发力，且采用螺纹或销轴固定结构，使设备拆装携带更加方便。附图说明图1是本实用新型的结构示意图。图2是图1的分解结构示意图。图中，1、固定座，2、固定桩，3、固定套管，4、摸高支架，5、摸高尺。具体实施方式本实用新型为一种野战单兵体能训练装置用的摸高训练架，设计了多个摸高尺和配套的电磁铁，当打开电磁铁后可以吸附被拍击的摸高尺，使高度的读数更加准确，不会弹回造成数值偏差，可以快捷、有效的评估下肢爆发力，且采用螺纹或销轴固定结构，使设备拆装携带更加方便。下面结合附图和具体实施例对本实用新型做进一步说明。具体实施例，如图1和图2所示，一种野战单兵体能训练装置用的摸高训练架，包括固定座1和摸高训练架，在固定座1的上表面设置有固定桩2，摸高训练架与固定桩2相固定，在固定桩2上设置有外螺纹，在固定套管9的下部设置有内螺纹，固定套管9的内螺纹与固定桩2的外螺纹形成螺纹连接，所述的摸高训练架包括固定套管3、摸高支架4和摸高尺5，摸高尺5为水平向设置，且摸高尺5的长度大于等于横梁的长度，摸高支架4的底部与固定套管3通过销轴固定连接，摸高支架4的顶端设置有横梁，在横梁的末端设置有垂直向下的转轴，在转轴上套装有至少3个摸高尺5，在转轴上设置有标尺，在摸高支架4与摸高尺5相对应的位置设置有电磁铁，在摸高尺5与转轴的结合处设置有滚动轴承和复位弹簧。当需要进行下肢爆发力评估时，固定套管3的下部设置有内螺纹且套装固定在固定桩2上，摸高支架4的底部与固定套管3通过销轴固定连接，摸高支架4的顶端设置有横梁，在横梁的末端设置有垂直向下的转轴，在转轴上套装有10至20个摸高尺5，每个摸高尺5高度1cm，转轴上设置有标尺与摸高尺5相对应，打开摸高支架4上的电磁铁开关，训练人员原地或助跑起跳，手在跳跃至最高点时拍击摸高尺5，摸高尺5被击中后旋转并被电磁铁吸附，当训练人员落下后查看摸高尺5对应的标尺数值，即可完成下肢爆发力的评估，测试完毕后关闭电磁铁的开关，摸高尺5在复位弹簧的作用下回转至初始位置。本实用新型设计了多个摸高尺和配套的电磁铁，当打开电磁铁后可以吸附被拍击的摸高尺，使高度的读数更加准确，不会弹回造成数值偏差，可以快捷、有效的评估下肢爆发力，且采用螺纹或销轴固定结构，使设备拆装携带更加方便，在固定桩上还可以装配其他的训练器材，达到训练功能多样化的目的。
