跑步机的跑步带限位结构的制作方法与工艺

技术特征：

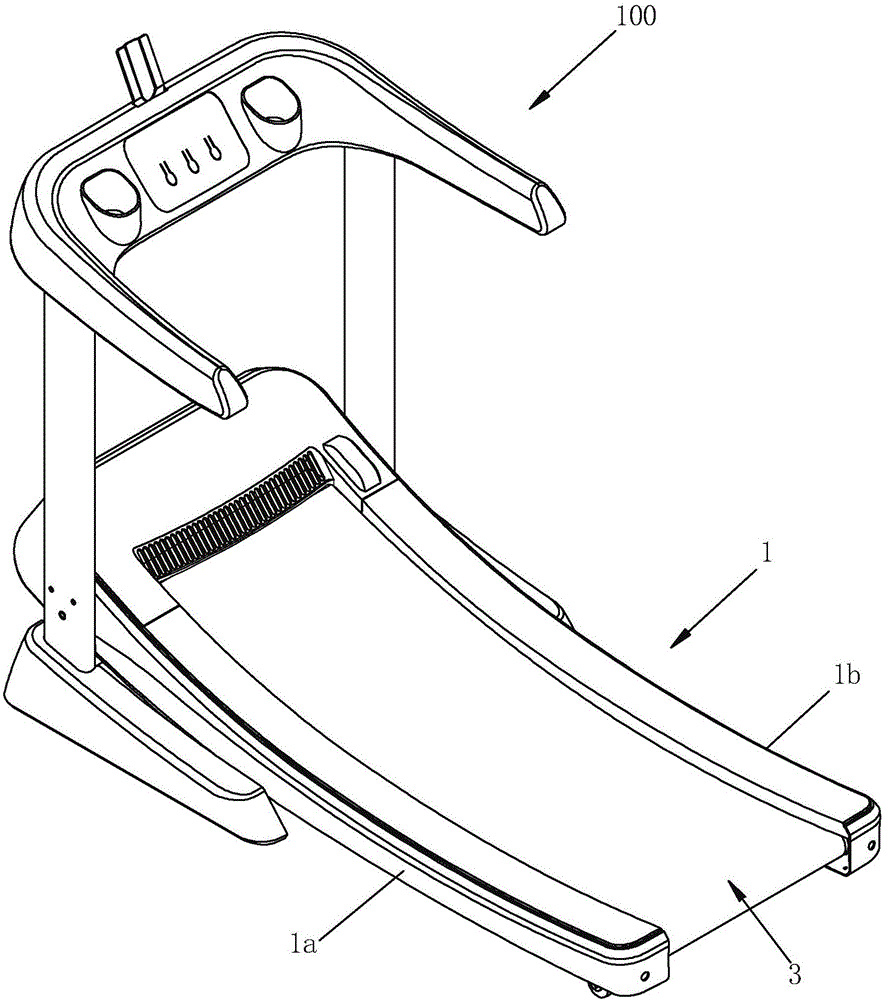

1.一种跑步机的跑步带限位结构，该跑步机包括两个侧框，相互平行且间隔地设置在一跑步机框架的两侧，且根据各侧框沿线内侧分别设有多个固定座，各固定座设置一固定孔，其中一侧框的各固定座与另一侧框的各固定座相对应设置；一跑步板，由一片体相对应各固定座的该固定孔位置对应设置一穿孔；多个固定栓，是通过该跑步板的该穿孔穿入而固定在各固定座的该固定孔上定位，且该跑步板受该固定栓迫紧而根据该两个侧框的形状自然地变形成一根据所需弧度的弧形跑步板；以及一耐滑板，贴设在该跑步板上，并通过各固定栓的穿入而进行固定，并随着该跑步板架构；其特征在于，用以弹性地压抵该弹性跑步板的该跑步带限位结构包括：多个第一压杆组，设在各侧框内侧且相互间隔设置，各第一压杆组具有一第一连杆、一压轮以及一第一弹性组件，该第一连杆的径向方向与各弧形侧框的轴向方向垂直，该第一连杆的弯折处与相对应的该弧形侧框可枢转地连接，该压轮从该第一连杆的上端朝各弧形侧框的内侧延伸并可枢转地设置，以抵住一跑步带沿着该弧形跑步板的弧度行进，该第一弹性组件的一端与该第一连杆的下端连接，该第一弹性组件的另一端则通过一第一连接片与相对应的该弧形侧框连接固定，使该第一弹性组件垂直设置；以及至少一限位滚筒组，设置在该跑步带的前端或尾端外侧并压抵该跑步带，具有一滚筒以及两个第二压杆组，该两个压杆组分别设置在该两个侧框内侧，该滚筒的两端分与该两个第二压杆组连接，各第二压杆组具有一第二连杆以及一第二弹性组件，该第二连杆的径向方向与各侧框的轴向方向垂直，该第二连杆的弯折处与相对应的该侧框可枢转地连接，该滚筒的两端分别与各第二连杆的上端可枢转地设置，以抵住该跑步带的外侧，该第二弹性组件的一端与该第二连杆的下端连接，该第二弹性组件的另一端则通过一第二连接片与相对应的该侧框连接固定，使该第二弹性组件垂直设置。2.如权利要求1所述的跑步机的跑步带限位结构，其中，各压轮外缘可包覆一橡胶软质层或一塑料软质层。3.如权利要求1所述的跑步机的跑步带限位结构，其中，该跑步板为使用具有弹性的玻璃纤维板或竹胶板或木质板或塑料板或强硬纸板所制成，通过迫紧在各弧形侧框的各固定座而形成该弧形跑步板。4.如权利要求3所述的跑步机的跑步带限位结构，其中，该跑步板可用多层薄木质板或玻璃纤维板或竹胶板或塑料板或强硬纸板堆栈而成。5.如权利要求1所述的跑步机的跑步带限位结构，其中，该两个侧框之间，横向跨接至少一支撑杆，且位于该弧形弹性跑步板下方。6.如权利要求1所述的跑步机的跑步带限位结构，其中，该两个侧框的形状，可为倾斜角度或弧形，该跑步板根据该侧框形状形成前高后低倾斜角度或前高后低弧形或前后皆高于中间的弧形架构。
