一种小型足球场的制作方法

本实用新型涉及体育设施技术领域，具体地说涉及一种小型足球场。

背景技术：

足球是一项全球性的运动形式，受到了不同年龄段、不同地域人们的喜爱，一场精彩的足球赛足以让观众热血沸腾，为观众带来一次视觉盛宴。而在足球比赛中则离不开各式各样的足球场，因此，足球运动对场地的需求也比较严格。一般足球场地都比较大，用于正规的比赛或正规的球队训练，但对很多的单位如学校来说，最需要的是要设置更多的小型足球场来满足广大学生的有球活动。可以适应不同年龄段的孩子进行区域性分组锻炼，安全，合理，省力省时，可大大提高学生们对足球的兴趣。如可以发展出适于3人对战、5人对战、7人对战等不同形式大小的足球场，满足了一部分人对于足球运动的需求。

2015年，中央改革小组通过《中国足球改革总体方案》，特别要求开展普及性校园足球活动，足球体育课成为中小学生的必修课。对此，社会各界人士深表欢迎。如何解决校园足球场地问题，国家教委要求要因地制宜，合理安排。对此，就需要有相应的足球场地隔离器材配合，在现有场地的基础上，简便、快速、科学、合理的进行规划改造。

目前，市场上有一种笼式小足球场，可用于小型的足球活动，将足球与外界隔离，互不影响；但这种方式造价很高，不易移动，占地后不能开展其他运动，不利于在现有校园、社会直接普及使用。

现在也出现有可移动的隔离装置相隔开的小型足球场，但这种足球场的隔离装置的牢固性不够，常在足球碰及或撞击隔离装置时，可能会导致隔离装置的倾倒或斜翻。

技术实现要素：

本实用新型的目的在于针对上述现有技术的缺陷，提供一种小型足球场，解决了现有技术中的小型足球场拆卸不方便、移动性能差、在足球碰及隔离装置时会斜翻的问题。

为了实现上述目的，本实用新型的技术方案是：

一种小型足球场，由大足球场中设置的隔离装置相隔而成；所述隔离装置包括若干个带有底盘的支柱和与支柱可拆卸连接的若干个单体护网，所述单体护网设置在支柱之间，并与支柱可拆卸连接；所述单体护网包括矩形框架和尼龙绳网，尼龙绳网通过尼龙搭扣连接到框架的内侧四边上；

所述支柱的底盘为具有中空内腔的底盘，所述底盘的底面设置有弹性垫，所述底盘设置有通气管和与通气管相连通的抽真空管，所述通气管与中空内腔相连通并在出口端设置有封盖，所述通气管内设置有抽拉阀，所述抽拉阀的前端设置有抽拉柱塞，所述抽拉柱塞的周部设置有双向密封圈，所述抽拉阀的后端设置有抽拉手柄，当所述抽拉柱塞处于通气管与抽真空管连通处或处于连通处位置之下时，可以将腔体密封，当所述抽拉柱塞处于通气管与抽真空管连通处之上时，通过抽真空管可以抽真空或使外部的空气进入底盘的空腔中，抽真后可以使支柱牢固的吸附在足球场的地面上，外部的空气进入底盘的空腔时可以使操作者轻易方便的移动支柱。

本实用新型的小型足球场，由隔离装置隔离而成，该隔离装置的支柱底盘设置有弹性垫，增加与足球场地面的贴合度，底盘具有空腔，底盘上设置有通气管和抽真空管，两者配合可能对空腔抽真空，使支柱增加与足球场地面的吸附力，增加隔离装置抗击足球的击打能力，在足球碰及隔离装置时不会斜翻；当训练结束或不需要小型足球场训练时，可通过通气管和抽真空管的配合可将外部的空气通入空腔中，此时支柱的移动变得十分方便。

作为对上述技术方案的改进，所述支柱的两侧沿支柱的长度方向均匀设置有若干个拉环，所述单体护网的框架上相应设置有拉钩，所述单体护网通过拉钩、拉环的扣合与支柱相连接。

作为对上述技术方案的改进，所述框架、支柱由铁管或铝管制成。

作为对上述技术方案的改进，所述框架的四角为弧形。

与现有技术相比，本实用新型具有的优点和积极效果是：

本实用新型的小型足球场，拆卸方便、移动性能好、隔离装置与大足球场地面的结合力好，在足球碰及隔离装置时，隔离装置不会斜翻。

附图说明

图1为本实用新型的结构示意图。

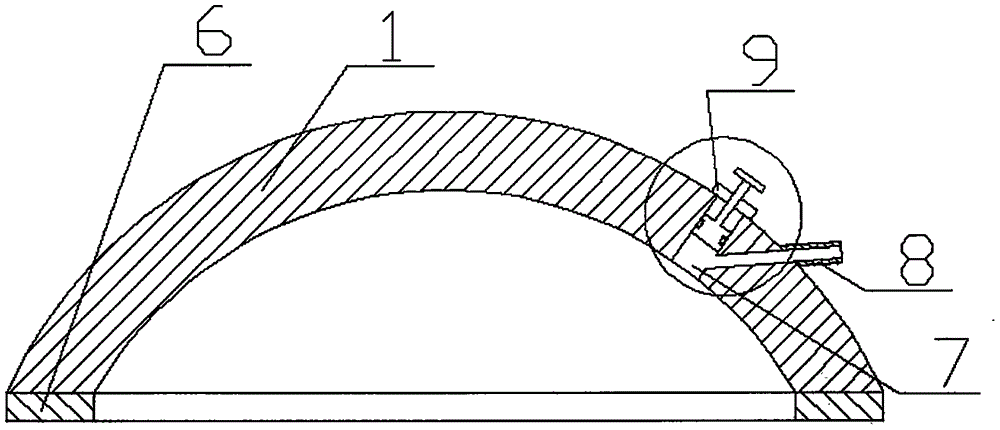

图2为本实用新型的底盘的结构示意图。

图3为图2的局部结构放大示意图。

具体实施方式

下面结合附图和具体实施方式对本实用新型技术作进一步详细说明。

如图1、2和3所示，本实用新型的小型足球场，由大足球场中设置的隔离装置相隔而成；所述隔离装置包括若干个带有底盘1的支柱2和与支柱2可拆卸连接的若干个单体护网3，所述单体护网3设置在支柱2之间，并与支柱2可拆卸连接；所述单体护网3包括矩形框架4和尼龙绳网5，尼龙绳网5通过尼龙搭扣连接到框架4的内侧四边上；

所述支柱2的底盘1为具有中空内腔的底盘，所述底盘1的底面设置有弹性垫6，所述底盘1设置有通气管7和与通气管7相连通的抽真空管8，所述通气管7与中空内腔相连通并在出口端设置有封盖9，所述通气管7内设置有抽拉阀，所述抽拉阀的前端设置有抽拉柱塞10，所述抽拉柱塞10的周部设置有双向密封圈11，所述抽拉阀的后端设置有抽拉手柄12，当所述抽拉柱塞10处于通气管7与抽真空管8连通处或处于连通处位置之下时，可以将腔体密封，当所述抽拉柱塞10处于通气管7与抽真空管8连通处之上时，通过抽真空管8可以抽真空或使外部的空气进入底盘1的空腔中，抽真后可以使支柱2牢固的吸附在足球场的地面上，外部的空气进入底盘1的空腔时可以使操作者轻易方便的移动支柱。

本实用新型的小型足球场，由隔离装置隔离而成，该隔离装置的支柱底盘设置有弹性垫，增加与足球场地面的贴合度，底盘具有空腔，底盘上设置有通气管和抽真空管，两者配合可能对空腔抽真空，使支柱增加与足球场地面的吸附力，增加隔离装置抗击足球的击打能力，在足球碰及隔离装置时不会斜翻；当训练结束或不需要小型足球场训练时，可通过通气管和抽真空管的配合可将外部的空气通入空腔中，此时支柱的移动变得十分方便。

所述支柱2的两侧沿支柱2的长度方向均匀设置有若干个拉环13，所述单体护网3的框架上相应设置有拉钩14，所述单体护网3通过拉钩14、拉环13的扣合与支柱2相连接。

所述框架4、支柱2由铁管或铝管制成。

所述框架4的四角为弧形。

本实用新型的小型足球场，拆卸方便、移动性能好、隔离装置与大足球场地面的结合力好，在足球碰及隔离装置时，隔离装置不会斜翻。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
