斜坡出牌式自动麻将机的推牌装置的制作方法

本实用新型涉及麻将机制造领域，更具体地说，它涉及一种斜坡出牌式自动麻将机的推牌装置。

背景技术：

麻将是一种中国民间很受欢迎的娱乐活动，随着时代的发展，现在打麻将都喜欢使用自动麻将机，不需要人为理牌，可以更加轻松的娱乐，而且也节省时间。

现有的麻将机的内部构造通常都会包括有送牌装置、推牌装置、上牌装置以及升牌装置，送牌装置即是将洗牌大盘中的麻将通过吸铁石吸到传送带上后输入至上牌装置，在送牌装置和上牌装置之间会有推牌装置，推牌装置的用处是等两张麻将牌上下相叠后将这一组的麻将推到上牌装置上，上牌装置通常包括有延伸至升牌装置的上牌通道，上牌装置在计数一定数量的麻将组之后将这么多的麻将组运输至上牌通道，上牌通道则将麻将输送至桌面。

中国专利公开号为CN105363195公开了一种麻将机及其送牌装置，其大致功能如上述，从其说明书附图图1可见，其四条升牌机构位于麻将桌的中心位置，其上牌通道包括有进口和出口，所述送牌装置将麻将送至上牌通道的入口处通过推牌装置推入上牌通道，其推牌装置所具有的功能仅仅是将麻将牌在水平位置上推入上牌通道，该推牌装置自身整体则固定于机架上，所以升牌装置、上牌装置、送牌装置以及推牌装置只能是相互错位平铺于桌面上，所以该麻将机的桌面面积会非常大，使得人们不易购到麻将桌另一侧的麻将，导致麻将机使用不便。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种推动部可进行上下升降的斜坡出牌式自动麻将机的推牌装置，增加了推牌装置的运动方式，可以根据具体工况进行设计推牌装置的位置，以达到减少麻将机桌面表面积。

为实现上述目的，本实用新型提供了如下技术方案：

一种斜坡出牌式自动麻将机的推牌装置，包括推牌基座以及定位于推牌基座上用于推动麻将的推动部，所述推牌基座上还设置有用于控制推动部直线往复运动的动力组件，所述推牌装置设置有用于控制推动部上下位移的升降机构。

采用上述结构，由于推动部必须要位于高位去推动麻将进入上牌通道，所以给推动部设置有控制其升降的升降机构可以实现推动部的升降，当推动部具有升降功能后，即可以让推动部设置于升牌装置下方，升牌装置下移进行升牌时，推动部通过升降机构下移一定位置避免与升牌装置干涉，这样的话即可以让麻将机的升牌装置、推牌装置、送牌装置以及上牌装置可以进行多层分层设置，不需要将所有的装置都平铺在麻将机的桌面上，可以减少麻将桌的表面积，方便人们在进行麻将游戏的时候去抓取位于自己所坐的另一侧端部的麻将牌，方便娱乐。

进一步优选为：所述动力组件包括有滑动块、驱动电机以及由驱动电机驱动其转动的圆盘，所述圆盘于其偏心位置处设置有与滑动块连接的连接轴，所述推牌基座上设置有导向柱，所述滑动块穿设于导向柱上，所述推动部定位于滑动块上。

采用上述结构，圆盘由驱动电机带动，圆盘上的偏心的连接轴带动滑动块直线运动，这样可以将驱动组件设置在滑动块的侧边位置，避免了在滑动块直线方向推动滑动块直线往复运动，一定程度上也紧凑了麻将桌内部结构，导向柱限定滑动块的运动趋势，也可以保证滑动块的运动更加平稳，使得推动部对于麻将的作用更加稳定。

进一步优选为：所述升降机构为一端固定于推动部另一端铰接于滑动块的活动连杆，且所述该活动连杆与推牌基座之间设置有扭簧。

采用上述结构，当升牌装置下降的时候，升牌装置挤压推动部，推动部受力克服扭簧，使得推动部绕活动连杆的铰接点向下运动，当托板上升的时候，扭簧弹性恢复，使得推动部重新复位，这样的结构操作方便，而且连接简单，不需要增加额外的传感器进行控制，也节约了成本。

进一步优选为：所述推牌基座于活动连杆一侧设置有盖板，所述盖板与推牌基座之间形成有用于放置活动连杆以及供活动连杆活动的空间，所述盖板朝向推牌基座一侧端面设置有限位导轨，所述限位导轨沿推动部直线运动方向设置，所述活动连杆上设置有滚轮，当所述推动部运动至与麻将相抵触时，所述滚轮与限位导轨相抵触，当所述推动部位于初始位置时，所述滚轮与限位导轨分离。

采用上述结构，当推动部处于推动麻将的时候，滚轮与限位导轨相抵触，此时推动部是不能绕活动连杆的铰接点下移的，限位导轨保证了推动部只能在处于原始位置下才可以被托板压至下方，保证了运行时的安全性，另外的话，由于推动部的重力会挤压扭簧发生一些略微形变，而推动部在推动麻将的时候需要比较稳定的直线运动状态，所以在推动的时候，滚轮与限位导轨相抵触，限位导轨对推动部起到了支撑和导向，这样保证了在推动麻将的时候为一个稳定的直线运动。

附图说明

图1为斜坡出牌式自动麻将机的推牌装置的麻将机整体结构示意图；

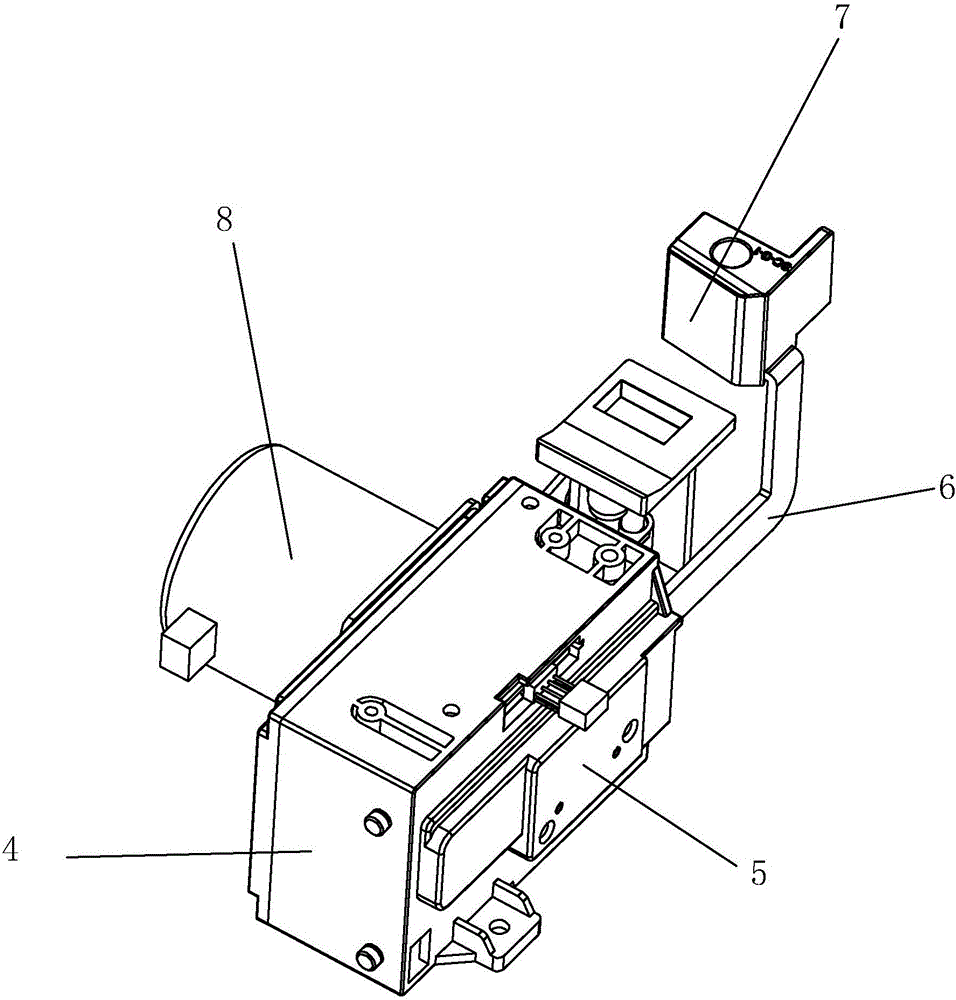

图2为推牌装置的结构示意图；

图3为推牌装置撤去推牌基座以及盖板的内部结构示意图。

附图标记：1、机架；2、升牌装置；3、推牌装置；4、推牌基座；5、盖板；6、活动连杆；7、推动部；8、驱动电机；9、导向柱；10、圆盘；11、滑动块；12、扭簧；13、限位导轨；14、滚轮。

具体实施方式

下面结合附图和实施例，对本实用新型进行详细描述。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。

如图1-图3所示，一种斜坡出牌式自动麻将机的推牌装置3，包括推牌基座4，所述推牌基座4固定于麻将机的机架1上，所述的推牌基座4内部呈空心设置，所述推牌基座4内部设置有两条导向柱9，所述导向柱9上套设有滑动块11，所述滑动块11上外接有驱动其沿导向柱9做直线运动的驱动组件，所述驱动组件包括有驱动电机8，所述驱动电机8的电机轴上联动连接有圆盘10，所述圆盘10上偏心设置有与滑动块11连接的连接轴，所述驱动电机8和圆盘10均位于滑动块11的侧边上，通过驱动电机8的带动圆盘10转动，圆盘10的连接轴带动滑动块11沿导向柱9直线运动。

所述的推牌基座4整体位于上牌通道的下方，所述推牌基座4相对于驱动电机8的另一侧端部设置有活动连杆6，活动连杆6一端铰接于推牌基座4上，所述活动连杆6包括有若干小臂，通过这些小臂的折弯，活动连杆6的另一端连接至位于支撑台一侧端面的推动部7，所述的活动连杆6与推牌基座4之间设置有扭簧12，所述扭簧12一端固定于推牌基座4上，另一端则固定于活动连杆6的小臂上。

所述推牌基座4于活动连杆6一侧端面还设置有盖板5，所述活动连杆6位于盖板5与推牌基座4之间所形成的空间中，所述的盖板5上设置有限位导轨13，所述限位导轨13呈水平设置且沿推动部7直线运动的方向设置，所述活动连杆6与推牌基座4铰接连接的小臂上设置有一滚轮14，在推动部7沿直线运动时，当推动部7活动至靠近支撑台时，所述滚轮14移动至与限位导轨13相抵触，在推动部7进一步进入支撑台时，限位导轨13对滚轮14的支撑可以保证推动部7推动麻将的时候更为稳定，设置为滚轮14的目的也是为了进一步减少推动部7之间运动过程中与限位导轨13所带来的摩擦力，当推动部7远离支撑台回到其原始位置时，此时滚轮14与限位导轨13相脱离，并没有接触，这样当推动部7受到向下的压力时，可以绕活动连杆6的铰接点下降。
