一种整体式不锈钢乒乓球网架的制作方法

本实用新型涉及体育器械领域，具体为一种整体式不锈钢乒乓球网架。

背景技术：

进行乒乓球运动时，先要将乒乓球网通过其两端支架撑起来，具体操作步骤：先将乒乓球支架分别预先固定在乒乓球桌的两端，然后将乒乓球网拉直并将其端部分别套在乒乓球支架的竖直段上，然后再次调整两端的乒乓球支架直至乒乓球网呈绷直状态，同时需要将乒乓球网上端的拉紧绳缠绕在乒乓球支架上。

现有的乒乓球支架与乒乓球桌的固定方式大致分为两种：一种是弹簧夹紧式，该种支架下部是弹簧夹子，撑开夹子，直接将夹子夹在桌台上；另一种是螺纹挤压式，通过不断旋转支架底部的螺杆，最终让螺杆顶部的夹块顶压在球桌底面从而实现夹紧功能。

以上两种支架固定方式繁琐，尤其是螺纹挤压式，如果再乒乓球运动过程中支架倒塌了，又需要重新转动螺杆，再次进行固定；同时以上两种支架结构复杂且制造成本高，不利于乒乓球运动的普及；以上两种的支架的竖直段上都带有防止球网脱落的小突起，该种设计虽然解决了球网往下脱落的问题，但是在将球网端部往竖直段套装的过程中，球网端部的布质套子很容易挂在小突起上，即小突起阻碍的布质套子的套装过程，费时费力。

技术实现要素：

本实用新型针对以上不足之处，提供一种整体式不锈钢乒乓球网架，该网架通过整条不锈钢条弯曲制成，大大降低了乒乓球网架的制造成本，利于乒乓球运动的普及；固定方式利用不锈钢条的弹性回复力将该网架直接扣在桌台上即可满足固定功能，使用方便，省时省力。

本实用新型解决其技术问题所采用的技术方案是：该网架由整体不锈钢条连续弯曲制成，其包括通过顶端弧形部1相连的一对竖直段，所述每一竖直段在其底端垂直弯曲并延伸形成一对水平支撑段，水平支撑段弯曲围成夹紧空腔。

该网架由一根不锈钢条直接弯曲制成并成对使用，大大降低了乒乓球网架的制造成本，不锈钢材质结实耐用，大大提高了乒乓球网架的使用寿命；同时不锈钢条整体光滑，不存在原先支架上的那种小突起，所以当该种网架与乒乓球网同时携带时，不存在小突起与球网缠绕在一块的困扰，使用更加的方便；由于设计了该网架由整体不锈钢条连续弯曲制成、水平支撑段弯曲围成夹紧空腔，夹紧空腔利用不锈钢材质本身的弹性属性实现本网架与乒乓球桌台的相互夹紧，不再使用弹簧夹紧式与螺纹挤压式进行固定，固定方式操作简单且夹紧过程更加的快捷，省时省力，直接将球网端部的布艺套子直接套装在竖直段上，然后再通过调节桌台两端的该种网架将球网绷紧，整个过程省时省力，大大节约了球网的安装时间。

本实用新型设计了，每一水平支撑段在其后端垂直弯曲并分别往两侧延伸形成一对短支撑段，每一短支撑段在其后端分别垂直弯曲并分别往竖直段方向延伸形成一对水平中支撑段，正常状态下，水平支撑段与水平中支撑段形成夹角，每一水平中支撑段往下垂直弯曲形成一对短竖直段，每一短竖直段垂直弯曲并往短支撑段方向延伸形成一对下水平支撑段，每一下水平支撑段在其后端垂直弯曲并延伸形成后支撑段，所述夹紧空腔由水平支撑段、短支撑段、水平中支撑段、短竖直段和下水平支撑段围成。

附图说明

图1所示为本实用新型的主视图；

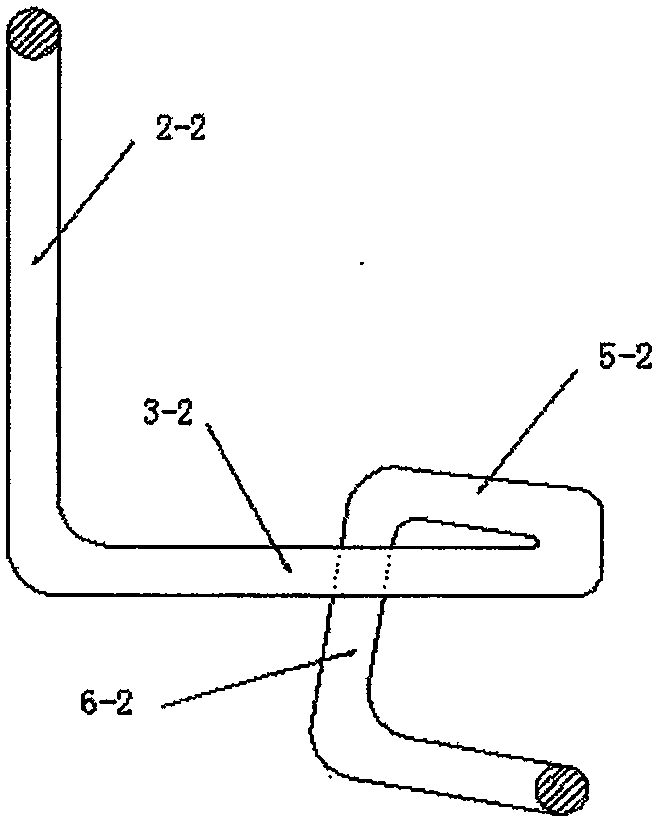

图2为图1中的A-A截面图；

图3所示为本实用新型的右视图；

图4为使用状态图。

具体实施方式

下面结合附图和具体实施例对本实用新型进行详细描述：

如图1-3所示为本实用新型的一个具体实施例，乒乓球网9，乒乓球桌台10，该网架由整体不锈钢条连续弯曲制成，其包括通过顶端弧形部1相连的一对竖直段(2-1，2-2)，所述每一竖直段在其底端垂直弯曲并延伸形成一对水平支撑段(3-1，3-2)，每一水平支撑段在其后端垂直弯曲并分别往两侧延伸形成一对短支撑段(4-1，4-2)，每一短支撑段在其后端分别垂直弯曲并分别往竖直段方向延伸形成一对水平中支撑段(5-1，5-2)，正常状态下，水平支撑段与水平中支撑段形成夹角，每一水平中支撑段往下垂直弯曲形成一对短竖直段(6-1，6-2)，每一短竖直段垂直弯曲并往短支撑段方向延伸形成一对下水平支撑段(7-1，7-2)，每一下水平支撑段在其后端垂直弯曲并延伸形成后支撑段8，所述夹紧空腔由水平支撑段、短支撑段、水平中支撑段、短竖直段和下水平支撑段围成。

夹紧空腔从乒乓球桌台面边沿往桌台面宽度方向用力推，由于设计了正常状态下，水平支撑段与水平中支撑段形成夹角，在往里推的过程中，桌台面逐渐克服不锈钢条的弹力，最终该夹角角度变为零度，如图4所示，即水平支撑段与水平中支撑段呈平行状态。
