一种升降式排球训练架的制作方法

本实用新型涉及体育教学训练领域，尤其涉及一种升降式排球训练架。

背景技术：

在体育教学中根据学生的自身条件进行教学是一种趋势，尤其是在排球教学训练中，由于不同年龄段的学生身高不同，在教学训练中使用的训练架高度也应进行更换，调整，但现有的排球训练架无法进行升降调节，使用很不方便。

技术实现要素：

本实用新型针对现有技术存在的上述不足，提供一种结构稳定、升降平稳的一种升降式排球训练架。

本实用新型的目的是通过以下技术方案来实现：

一种升降式排球训练架，包括固定柱、排球网、升降控制装置，所述排球网两端通过升降控制装置连接固定柱，升降控制装置包括球网升降杆、定位锁紧柱，所述固定柱内部具有升降滑动腔，所述升降滑动腔左侧连接升降滑动座，所述升降滑动座内部具有滑动槽，所述滑动槽截面为弧形，所述滑动槽连接球网升降杆，所述球网升降杆右侧连接排球网两端，所述球网升降杆左端截面为弧形，所述球网升降杆在滑动槽中滑动，所述球网升降杆左侧具有多个定位控制插槽，所述定位控制插槽右侧具有定位插接柱固定槽，所述定位插接柱固定槽连接定位插接杆，所述定位插接杆左端具有定位插接头，所述升降滑动座具有多个定位插孔。

所述固定柱侧壁具有定位锁紧孔，所述定位锁紧孔连接定位锁紧柱，所述定位锁紧柱穿过定位插孔，所述定位锁紧柱插入定位控制插槽中，

所述定位锁紧柱右端具有定位插接头固定槽，所述定位插接头固定槽连接定位插接头，所述固定柱底部连接移动座，所述移动座底部具有移动轮。

有益效果：

排球网两端通过升降控制装置连接固定柱，固定柱内部具有升降滑动腔，所述升降滑动腔左侧连接升降滑动座，所述升降滑动座内部具有滑动槽，所述滑动槽连接球网升降杆，所述球网升降杆右侧连接排球网两端，球网升降杆在滑动槽中滑动，通过二者的相互配合，使得排球网实现了高度的升降调节，以便适应不同年龄段的学员使用，所述球网升降杆左侧具有多个定位控制插槽，所述定位控制插槽右侧具有定位插接柱固定槽，所述定位插接柱固定槽连接定位插接杆，所述定位插接杆左端具有定位插接头，所述升降滑动座具有多个定位插孔，固定柱侧壁具有定位锁紧孔，所述定位锁紧孔连接定位锁紧柱，所述定位锁紧柱穿过定位插孔，所述定位锁紧柱插入定位控制插槽中，在进行调节时，将定位锁紧柱从定位控制槽中拉出，人工推动球网升降杆，球网升降杆带动排球网实现升降运动，当调整到合适位置时，从新将定位锁紧柱插入定位控制插槽中即可，保证了球网升降杆不会发生下滑，结构稳定、升降平稳。定位锁紧柱右端具有定位插接头固定槽，所述定位插接头固定槽连接定位插接头，实现进一步固定锁紧，所述固定柱底部连接移动座，所述移动座底部具有移动轮。

附图说明

图1为本实用新型所述的一种升降式排球训练架剖面结构示意图。

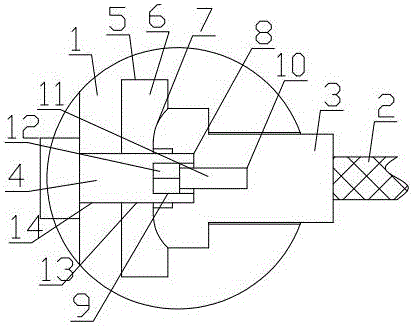

图2为本实用新型所述的升降控制装置结构示意图。

具体实施方式

下面根据附图和实施例对本实用新型作进一步详细说明：

一种升降式排球训练架，包括固定柱1、排球网2、升降控制装置，所述排球网2两端通过升降控制装置连接固定柱1，升降控制装置包括球网升降杆3、定位锁紧柱4，所述固定柱1内部具有升降滑动腔5、所述升降滑动腔5左侧连接升降滑动座6，所述升降滑动座6内部具有滑动槽7，所述滑动槽7截面为弧形，所述滑动槽7连接球网升降杆3，所述球网升降杆3右侧连接排球网2两端，所述球网升降杆3左端截面为弧形，所述球网升降杆3在滑动槽7中滑动，通过二者的相互配合，使得排球网实现了高度的升降调节，以便适应不同年龄段的学员使用，所述球网升降杆3左侧具有多个定位控制插槽8，所述定位控制插槽8右侧具有定位插接柱固定槽10，所述定位插接柱固定槽10连接定位插接杆11，所述定位插接杆左端具有定位插接头12，所述升降滑动座6具有多个定位插孔13。

所述固定柱1侧壁具有定位锁紧孔14，所述定位锁紧孔14连接定位锁紧柱4，所述定位锁紧柱4穿过定位插孔13，所述定位锁紧柱4插入定位控制插槽10中，在进行调节时，将定位锁紧柱从定位控制槽中拉出，人工推动球网升降杆，球网升降杆带动排球网实现升降运动，当调整到合适位置时，从新将定位锁紧柱插入定位控制插槽中即可，保证了球网升降杆不会发生下滑，结构稳定、升降平稳。

所述定位锁紧柱4右端具有定位插接头固定槽9，所述定位插接头固定槽9连接定位插接头12，实现进一步固定锁紧，所述固定柱1底部连接移动座15，所述移动座15底部具有移动轮16。
