电子拔河游戏装置的制作方法

本实用新型属于游戏装置技术领域，具体涉及到一种电子拔河游戏装置。

背景技术：

随着现代科技的不断发展，人们的生产生活水平也在不断提高。与此同时，各式各样的仪器设备、都在不断出现，丰富着人们的精神课余娱乐与生活，为人们排忧解难，娱乐身心。“拔河”是人类特有的一种体育运行方式，将这种人类喜爱、场面热闹、有趣的运动，引入电子游戏中，发明一种电子拔河游戏装置,丰富人们的娱乐生活。

技术实现要素：

本实用新型所要解决的技术问题在于提供一种趣味性强、操作简单、成本低的电子拔河游戏装置。

解决上述技术问题所采用的技术方案是：一种电子拔河游戏装置，包括：按键输入电路、脉冲产生器、可逆计数器、控制器、译码器、显示电路；所述的按键输入电路的输出端接脉冲产生器，脉冲产生器的输出端接可逆计数器，可逆计数器的输出端接译码器，译码器的输出端接显示电路，控制器的输入端接显示电路、输出端接可逆计数器。

本实用新型的脉冲产生器为：集成电路U9A的输入端2脚接按键S1的A端并通过电阻R2接5V电源、输入端1脚接集成电路U7D的输出端3脚和集成电路U7C输入端1脚和2脚以及集成电路U7A的输入端2脚、输出端3脚接集成电路U7D的输入端2脚，集成电路U7D的输入端1脚接按键S1的B端并通过电阻R1接5V电源、输出端3脚接集成电路U7C的输入端1脚和2脚，集成电路U7C的3脚接集成电路U7B的1脚和2脚，集成电路U7B的输出端3脚接集成电路U7A的输入端1脚，集成电路U7A的输出端3脚接可逆计数器；集成电路U9B的输入端2脚接按键S2的A端并通过电阻R4接5V电源、输入端1脚接集成电路U8D的输出端3脚和集成电路U8C输入端1脚和2脚以及集成电路U8A的输入端2脚、输出端3脚接集成电路U8D的输入端2脚，集成电路U8D的输入端1脚接按键S2的B端并通过电阻R3接5V电源、输出端3脚接集成电路U8C的输入端1脚和2脚，集成电路U8C的3脚接集成电路U8B的1脚和2脚，集成电路U8B的输出端3脚接集成电路U8A的输入端1脚，集成电路U8A的输出端3脚接可逆计数器，集成电路U7A～U7D、集成电路U8A～U8D、集成电路U9A、集成电路U9B为与非门电路。

本实用新型的控制器为：集成电路U3的7脚接集成电路U4的7脚并接按键S4的B端，集成电路U3的1脚接集成电路U1的17脚、2脚接5V电源、3～6脚接显示电路；集成电路U4的1脚接集成电路U1的4脚、2脚接5V电源、3～6脚接显示电路，集成电路U3和集成电路U4的型号为4518BD，按键S4为单刀双掷按钮。

本实用新型结构简单，易安装与调试。该游戏机具有整形、计数、译码、控制、复位等功能，设计原理简单易懂，能通过按键模拟拔河过程，游戏过程可直观显示，结构简单，原理清晰，易于实现。趣味性强、成本低的优点，可广泛推广使用。

附图说明

图1是本实用新型的电气原理方框图。

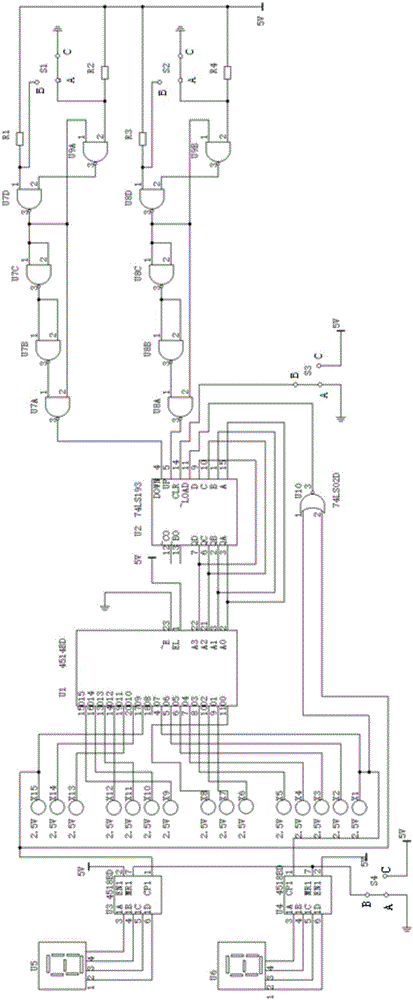

图2是本实用新型的电子原理线路图。

具体实施方式

下面结合附图和实施例对本实用新型进一步详细说明，但本实用新型不限于下述的实施方式。

在图1、2中，本实施例的电子拔河游戏装置由按键输入电路、脉冲产生器、可逆计数器、控制器、译码器、显示电路连接构成，按键输入电路的输出端接脉冲产生器，脉冲产生器的输出端接可逆计数器，可逆计数器的输出端接译码器，译码器的输出端接显示电路，控制器的输入端接显示电路、输出端接可逆计数器。

本实施例的按键输入电路由按键S1、按键S2连接构成，按键S1和按键S2为单刀双掷按钮，按键S1和按键S2的C端接地、A端和B端接脉冲产生器，按键S1由拔河游戏的甲方操作，按键S2由拔河游戏的乙方操作。

本实施例的脉冲产生器由集成电路U7A～U7D、集成电路U8A～U8D、集成电路U9A、集成电路U9B、电阻R1～R4连接构成，集成电路U7A～U7D、集成电路U8A～U8D、集成电路U9A、集成电路U9B为与非门电路。集成电路U9A的输入端2脚接按键S1的A端并通过电阻R2接5V电源、输入端1脚接集成电路U7D的输出端3脚和集成电路U7C输入端1脚和2脚以及集成电路U7A的输入端2脚、输出端3脚接集成电路U7D的输入端2脚，集成电路U7D的输入端1脚接按键S1的B端并通过电阻R1接5V电源、输出端3脚接集成电路U7C的输入端1脚和2脚，集成电路U7C的3脚接集成电路U7B的1脚和2脚，集成电路U7B的输出端3脚接集成电路U7A的输入端1脚，集成电路U7A的输出端3脚接可逆计数器；集成电路U9B的输入端2脚接按键S2的A端并通过电阻R4接5V电源、输入端1脚接集成电路U8D的输出端3脚和集成电路U8C输入端1脚和2脚以及集成电路U8A的输入端2脚、输出端3脚接集成电路U8D的输入端2脚，集成电路U8D的输入端1脚接按键S2的B端并通过电阻R3接5V电源、输出端3脚接集成电路U8C的输入端1脚和2脚，集成电路U8C的3脚接集成电路U8B的1脚和2脚，集成电路U8B的输出端3脚接集成电路U8A的输入端1脚，集成电路U8A的输出端3脚接可逆计数器。

本实施例的可逆计数器由集成电路U2、集成电路U10、按键S3连接构成，集成电路U2的型号是74LS193，为或非门电路，集成电路U10的型号为74LS02D，按键S3为单刀双掷按钮。集成电路U2的4脚接集成电路U7A的3脚、5脚接集成电路U8A的3脚、14脚接按键S3的B端、11脚接集成电路U10的输出端3脚、7脚接9脚接译码器、6脚接10脚接译码器、2脚接1脚接译码器、3脚接15脚接译码器，集成电路U10的输入端1脚和2脚接译码器和控制器，按键S3的A端接地、C端接5V电源。

本实施例的译码器由集成电路U1、电平指示灯X1～X15连接构成，集成电路U1的型号为4514BD。集成电路U1的2脚、3脚、21脚、22脚依次接集成电路U2的3脚、2脚、6脚、7脚，集成电路U1的1脚接5V电源、23脚接地，集成电路U1的4～8脚依次接电平指示灯X1～X5、10脚接电平指示灯X6、9脚接电平指示灯X7、11脚接电平指示灯X8、15脚接电平指示灯X9、16脚接电平指示灯X10、13脚接电平指示灯X11、14脚接电平指示灯X12、19脚接电平指示灯X13脚、20脚接电平指示灯X14、17脚接电平指示灯X15脚和控制器及集成电路U10的输入端2脚，集成电路U1的4脚接集成电路U10的输入端1脚和控制器，拔河开始后位于中心处电平指示灯X8首先点亮，当编码器进行加法计数时，亮点向右移，进行减法计数时，亮点向左移。

本实施例的控制器由集成电路U3和集成电路U4及按键S4连接构成，集成电路U3和集成电路U4的型号为4518BD，按键S4为单刀双掷按钮。集成电路U3的7脚接集成电路U4的7脚并接按键S4的B端，集成电路U3的1脚接集成电路U1的17脚、2脚接5V电源、3～6脚接显示电路；集成电路U4的1脚接集成电路U1的4脚、2脚接5V电源、3～6脚接显示电路，按键S4为复位键，每次比赛结束后裁判按下复位键，显示电路清零。

本实施例的显示电路由数码管U5和数码管U6组成，数码管U5的1～4脚依次接集成电路U3的6～3脚，数码管U6的1～4脚依次接集成电路U4的6～3脚，数码管U5和数码管U6显示出比赛选手各自胜负次数。

本实用新型的工作原理如下：

拔河游戏装置由15个电平指示灯排列成一行，开机之后只有中间一个电平指示灯亮，以此作为拔河的中心线，可逆计数器原始状态为0000，经译码后输出中间的电平指示灯亮，游戏双方各持一个按键，迅速地、不断地按动产生脉冲信号，谁按得快，亮点向谁方向移动，每按一次，亮点移动一次。移到任一方终端指示灯点亮，这一方就获胜，此时双方按键均无作用，输出保持，只有经裁判复位后才使亮点恢复到中心线。

当一局比赛结束后,由点亮该终点灯的信号使电路封锁加减脉冲信号的作用，即实现电路自锁,使加减脉冲无效。同时，使计分电路自动加分，当两人比赛结束后，裁判可以让计分显示器清零。

控制电路部分控制由振荡器产生的脉冲信号进入计数器的加减脉冲的输入端，其进入方向则由参赛双方的按键信号决定。
