一种长度可调节的跳绳的制作方法

本实用新型涉及体育用品领域，具体涉及一种长度可调节的跳绳。

背景技术：

目前，在各种中小学以及体育场馆，跳绳运动作为一种成本较低、锻炼效率较高的体育运动，逐渐受到各类体育爱好者的青睐。现有的跳绳一般采用在绳子两端连接手柄的方式制作而成，其结构简单，携带也比较方便。

但是，发明人发现，目前使用的跳绳，在使用过程中仍然存在诸多不便，具体原因在于：现有跳绳多数不具备长度调节的功能，不能够很好的适应不同身高的人使用，当绳子较短时，不能很好的解决绳子加长的问题；当绳子较长时，如何缩短绳子也给使用者带来了一定不便。

因此，本实用新型公开一种长度可调节的跳绳，以解决现有跳绳存在的不足和缺陷。

技术实现要素：

针对目前存在的上述问题，提供一种长度可调节的跳绳，能方便的调节跳绳的长度，以适用于不同的使用者。

为了实现上述目的，本实用新型采用的技术方案是：

一种长度可调节的跳绳，包括端盖、手柄和绳子；所述手柄为中空结构，其底部设有小孔；所述端盖可旋转的安装在手柄的上部，其下端固定有蜗杆；蜗杆的另一端穿过固定轴固定，且其一侧啮合有蜗轮；蜗轮中部设有蜗轮轴；蜗轮轴可旋转的与手柄内壁固定；蜗轮轴上固定有收线轮，两者为过盈配合；所述绳子的两端固定在收线轮上。

优选的，所述端盖的顶部设置有圆环，圆环上设有尼龙带，方便跳绳不用时，进行悬挂，不占用空间，也便于寻找。

优选的，所述手柄顶部设有内凸环，所述端盖上设有环形凹槽，所述环形凹槽与所述内凸环相匹配，所述环形凹槽下端设置有外凸环，所述外凸环的外径小于手柄的内径，大于内凸环的内径，有利于防止所述端盖脱落。

优选的，所述小孔的直径大于所述绳子的外径，有利于所述绳子穿过所述手柄。

优选的，所述手柄和所述端盖采用塑料制造，质量轻，便于携带。

由于采用了上述技术方案，本实用新型的有益效果是：

通过所述端盖相对所述手柄的旋转，带动所述蜗杆旋转，通过所述蜗杆的旋转，带动所述蜗轮旋转，由于所述蜗轮和所述收线轮固定安装在所述蜗轮轴上，所述蜗轮轴在所述蜗轮的旋转带动下，也带动所述收线轮的旋转，固定在所述收线轮上的绳子便随着所述收线轮的旋转，实现绳子缠绕或放线的功能，从而很好地解决目前所存在的跳绳，其绳子长度难以调节的问题；同时，由于所述固定轴的作用，能够更好地保障所述蜗轮轴平稳地带动所述蜗轮旋转，也有效地起到了对所述蜗杆进行轴心限定和加强稳定的作用；最后，由于蜗轮蜗杆机构具有自锁作用，只有所述蜗杆旋转能够带动所述蜗轮旋转，而所述蜗轮不能反过来带动所述蜗杆旋转，因此，当所述绳子长度调节好之后，其长度不会在使用过程中发生变化，方便使用者更好地使用该实用新型产品。

附图说明

图1为本实用新型的结构示意图，

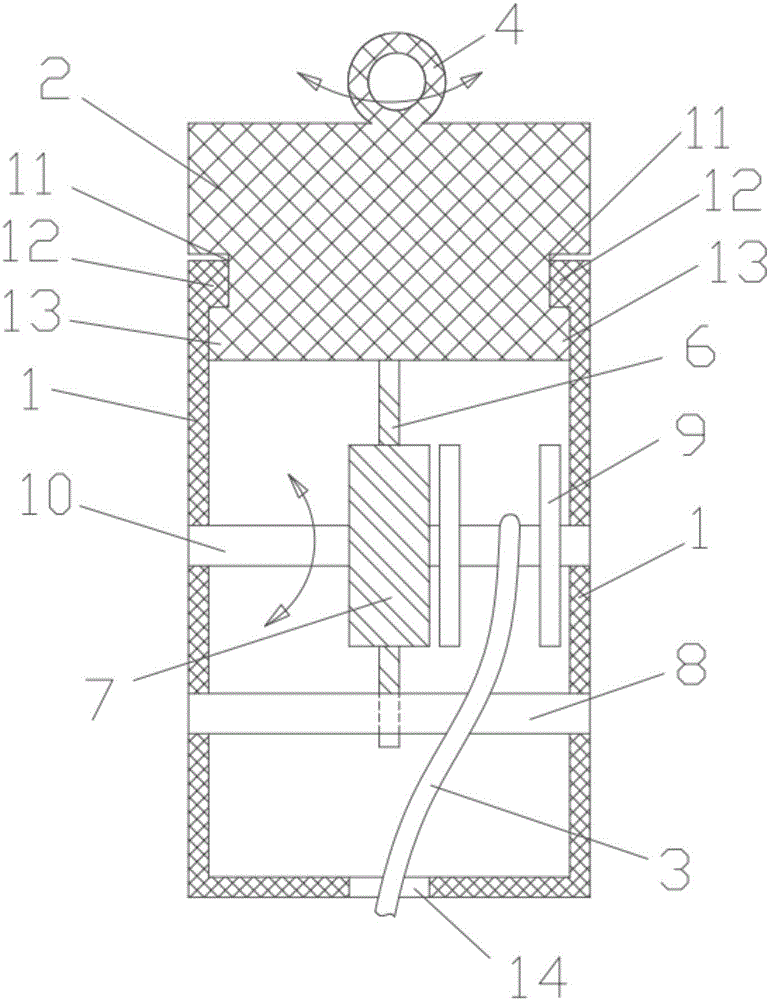

图2为本实用新型的手柄和端盖内部结构视图。

图中：1、手柄；2、端盖；3、绳子；4、圆环；5、尼龙带；6、蜗杆；7、蜗轮；8、固定轴；9、收线轮；10、蜗轮轴；11、环形凹槽；12、内凸环；13、外凸环；14、小孔。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1和2所示：

一种长度可调节的跳绳，包括端盖2、手柄1和绳子3；手柄1为中空结构，其底部设有小孔14；端盖2可旋转的安装在手柄1的上部，其下端固定有蜗杆6；蜗杆6的另一端穿过固定轴8固定，且其一侧啮合有蜗轮7；蜗轮7中部设有蜗轮轴10；蜗轮轴10可旋转的与手柄1内壁固定；蜗轮轴10上固定有收线轮9，两者为过盈配合；绳子3的两端固定在收线轮9上。

端盖2的顶部设置有圆环4，圆环4上设有尼龙带5，方便跳绳不用时，进行悬挂，不占用空间，也便于寻找。

手柄1顶部设有内凸环12，端盖2上设有环形凹槽11，环形凹槽11与内凸环12相匹配，环形凹槽11下端设置有外凸环13，外凸环13的外径小于手柄1的内径，大于内凸环12的内径，有利于防止端盖2脱落。

小孔14的直径大于绳子3的外径，有利于绳子3穿过手柄1。

手柄1和端盖2采用塑料制造，质量轻，便于携带。

本实用新型通过端盖2相对手柄1的旋转，带动蜗杆6旋转，通过蜗杆6的旋转，带动蜗轮7旋转，由于蜗轮7和收线轮9固定安装在蜗轮轴10上，蜗轮轴10在蜗轮7的旋转带动下，也带动收线轮9的旋转，固定在收线轮9上的绳子3便随着收线轮9的旋转，实现绳子3缠绕或放线的功能，从而很好地解决目前所存在的跳绳，其绳子3长度难以调节的问题；同时，由于固定轴8的作用，能够更好地保障蜗轮轴10平稳地带动蜗轮7旋转，也有效地起到了对蜗杆6进行轴心限定和加强稳定的作用；最后，由于蜗轮蜗杆机构具有自锁作用，只有蜗杆6旋转能够带动蜗轮7旋转，而蜗轮7不能反过来带动蜗杆6旋转，因此，当绳子3的长度调节好之后，其长度不会在使用过程中发生变化，方便使用者更好地使用该实用新型产品。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型披露的技术范围内，可轻易想到变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应以权利要求的保护范围为准。
