一种家禽脱毛装置的制作方法

本实用新型涉及家禽脱毛技术领域,具体为一种家禽脱毛装置。



背景技术:

在现有技术中,家禽如鸡、鸭等除毛都用人手除毛,人手除毛费时、费力,并且家禽身上的细毛拔除的也不彻底。因此,有人发明了用机器代替手工除毛,但是这种家禽褪毛机上的脱毛棒是在棒体上设有螺纹纹路,且各螺纹互相独立,螺纹圈呈封闭式,这种封闭式的螺纹圈螺纹无法彻底去除家禽身上的细毛,最后还是要人为的进行清除残留在家禽身上的细毛,给人们带来了麻烦,而且这种家禽褪毛机在褪好毛后,还需要人工对家禽进行清洗操作,不仅如此,还需要对褪毛机内的毛进行人为的清理,褪毛效率不高,设计也不卫生。



技术实现要素:

本实用新型的目的在于提供一种家禽脱毛装置,以解决上述背景技术中提出的问题。

为实现上述目的,本实用新型提供如下技术方案:一种家禽脱毛装置,包括烫毛室、耐高温水管、脱毛室、冲洗室、底板、水箱、储毛箱、脱毛轴和脱毛棒;所述底板内部安装有挡板,且挡板表面安装有拉环,所述挡板上侧安装有冲洗室,所述冲洗室上侧安装有伸缩板,且伸缩板左侧安装有伸缩装置,所述冲洗室上侧安装有脱毛室,所述脱毛室内部脱毛轴,所述脱毛轴表面安装有脱毛棒,所述脱毛轴通过联轴器与Y7743-2电动机相连,所述脱毛室上侧安装有烫毛室,所述烫毛室上侧安装有进口,且进口右侧安装有入水口。

进一步,所述底板下侧安装有万向轮,所述底板表面左侧安装有废水桶,且废水桶右侧安装有耐高温水管,所述耐高温水管内部安装有水泵。

进一步,所述底板表面右侧安装有水箱,所述水箱通过输水管与冲洗室相连,且输水管内部安装有控制阀,所述冲洗室内部右侧安装有水管,且水管表面安装有喷头,所述冲洗室右侧安装有增压泵。

进一步,所述底板表面安装有储毛箱,所述储毛箱左上侧安装有吸毛装置,且吸毛装置上侧安装有吸毛通道。

进一步,所述脱毛棒表面安装有凸形齿,所述脱毛棒下侧设有安装槽。

与现有技术相比,本实用新型的有益效果是:该家禽脱毛装置,通过在底板表面安装储毛箱,且在储毛箱左上侧安装吸毛装置,且吸毛装置上侧安装吸毛通道,可以对脱毛室内的家禽的毛进行清理,保证了脱毛室的清洁,提高了脱毛室的脱毛效率,提高了本装置的使用寿命,通过在冲洗室内部右侧安装水管,且在水管表面安装喷头,可以对脱好毛的家禽进行清洗,保证了家禽的脱毛质量,通过在底板表面左侧安装废水桶,且在废水桶右侧安装耐高温水管,且在耐高温水管内部安装水泵,可以对烫毛室和冲洗室内的废水进行收集,避免了废水污染工作环境,且保证了脱毛工作能顺利进行,通过在脱毛棒表面安装凸形齿,可以使家禽的脱毛更加彻底。

附图说明

图1为本实用新型一种家禽脱毛装置结构示意图;

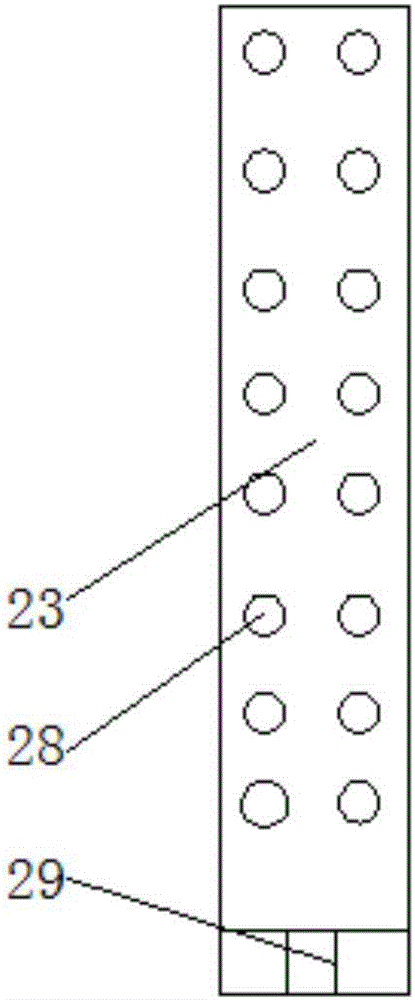

图2为本实用新型一种家禽脱毛装置的脱毛棒结构示意图。

图中:1-烫毛室;2-耐高温水管;3-脱毛室;4-水泵;5-伸缩装置;6-废水桶;7-冲洗室;8-万向轮;9-伸缩板;10-底板;11-挡板;12-拉环;13-喷头;14-水管;15-增压泵;16-控制阀;17-输水管;18-水箱;19-储毛箱;20-吸毛装置;21-吸毛通道;22-脱毛轴;23-脱毛棒;24-联轴器;25-Y7743-2电动机;26-入水口;27-进口;28-凸形齿;29-安装槽。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1-2,本实用新型提供一种技术方案:一种家禽脱毛装置,包括烫毛室1、耐高温水管2、脱毛室3、冲洗室7、底板10、水箱18、储毛箱19、 脱毛轴22和脱毛棒23;底板10内部安装有挡板11,且挡板11表面安装有拉环12,挡板10上侧安装有冲洗室7,冲洗室7上侧安装有伸缩板9,且伸缩板9左侧安装有伸缩装置5,冲洗室7上侧安装有脱毛室3,脱毛室3内部脱毛轴22,脱毛轴22表面安装有脱毛棒23,脱毛轴22通过联轴器24与Y7743-2电动机25相连,脱毛室3上侧安装有烫毛室1,烫毛室1上侧安装有进口27,且进口27右侧安装有入水口26,底板10下侧安装有万向轮8,底板10表面左侧安装有废水桶6,且废水桶6右侧安装有耐高温水管2,耐高温水管2内部安装有水泵4,底板10表面右侧安装有水箱18,水箱18通过输水管17与冲洗室7相连,且输水管17内部安装有控制阀16,冲洗室7内部右侧安装有水管14,且水管14表面安装有喷头13,冲洗室7右侧安装有增压泵15,底板10表面安装有储毛箱19,储毛箱19左上侧安装有吸毛装置20,且吸毛装置20上侧安装有吸毛通道21,脱毛棒23表面安装有凸形齿28,脱毛棒23下侧安装有安装槽29。

工作原理:将家禽通过进口27放入烫毛室1内,通过入水口26向烫毛室1内注入热水,通过脱毛室3内的脱毛轴22带动脱毛棒23对烫好的家禽进行脱毛操作,通过启动伸缩装置5,伸缩板9收缩,脱好毛的家禽进入冲洗室7,通过打开控制阀16,水通过输水管17进入增压泵15,增压泵15对水进行加压,加压后的水通过喷头13对家禽进行冲洗,通过在底板表面左侧安装废水桶,且在废水桶右侧安装耐高温水管,且在耐高温水管内部安装水泵,可以对烫毛室和冲洗室内的废水进行收集,通过拉环12打开挡板11取出脱好毛的家禽,通过万向轮8可推动本装置。

对于本领域技术人员而言,显然本实用新型不限于上述示范性实施例的细节,而且在不背离本实用新型的精神或基本特征的情况下,能够以其他的具体形式实现本实用新型。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本实用新型的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
