本实用新型涉及一种玩具,尤其是一种玩具厨房。
背景技术:
随着社会的发展,人们思想的进步,对于孩子的智力的开发和动手能力的培养越来越受到家长的重视,由此产生的儿童玩具的种类越来越多。
市面上,有许多提供给小孩玩耍的玩具厨房,有的是不能拆装的厨房模型,也有的是通过组装来拼凑成一个玩具厨房,但是结构比较简单,小孩不需要太多思考和动手就能组装完成,对小孩的智力开发和动手能力的培养没有多大的作用。
技术实现要素:
本实用新型的目的在于克服现有技术的不足,提供一种玩具厨房。
为实现上述目的,本实用新型采用以下技术方案:包括灶台本体,所述的灶台本体包括第一主体部、第二主体部、第一隔板、第二隔板、水槽、水龙头、挡板;所述第一主体部和所述第二主体部折叠粘接构成前侧敞开的灶台主体,所述第一隔板和所述第二隔板设于所述灶台主体内,所述灶台主体上顶面嵌设粘接有水槽,所述水龙头和所述挡板粘接于所述灶台主体上顶面。
其中,第一主体部包括形成所述灶台主体的左侧板、右侧板、上面板、第一背板;所述上面板分别连接于左侧板、右侧板、第一背板。
其中,所述的第二主体部包括形成所述灶台主体的底板和第二背板;所述底板和所述第二背板相互连接。
其中,所述的第一主体部包括形成所述灶台主体的左侧板、右侧板、上面板、第一背板,所述上面板分别连接于左侧板、右侧板、第一背板;所述的第二主体部包括形成所述灶台主体的底板和第二背板,所述底板和所述第二背板相互连接;所述的第一背板和所述的第二背板折叠粘接构成所述灶台主体的背板。
其中,所述的第一隔板由相互对称连接的第一面板和第二面板对折粘接而成,所述第一隔板两端分别垂直粘接于所述灶台本体的上下两侧。
其中,所述的第二隔板由相互对称连接的第一板块和第二板块对折粘接而成,所述第二隔板两端分别水平粘接于所述灶台主体内。
其中,所述水槽包括中心部及于中心部四周连接的折叠部,所述折叠部相互折叠扣合粘接围合成一盒体。
其中,所述的水龙头包括旋钮部和管体部,所述旋钮部折叠粘接而成,所述管体部包括本体部及连接于本体部两侧的第一连接部和第二连接部,所述第一连接部和所述第二连接部相互折叠扣合粘接,所述本体部的一端折叠并包覆于折叠粘接后的所述第一连接部和所述第二连接部;所述旋钮部粘接于所述管体部上。
其中,所述挡板包括挡板主体部及与挡板主体部连接的延伸部,所述延伸部相互折叠扣合粘接。
其中,所述灶台主体上粘接有灶具和灶具旋钮。
本实用新型与现有技术相比的有益效果是:本实用新型的一种玩具厨房并不是一种结构简单的玩具厨房,它需要儿童在组装的过程中去思考如何折叠、组合、粘接才能构成一个完整的厨房,有利于提高小孩的思考能力和动手能力。
附图说明
图1为本实用新型一种玩具厨房具体实施例的第一主体部结构示意图;

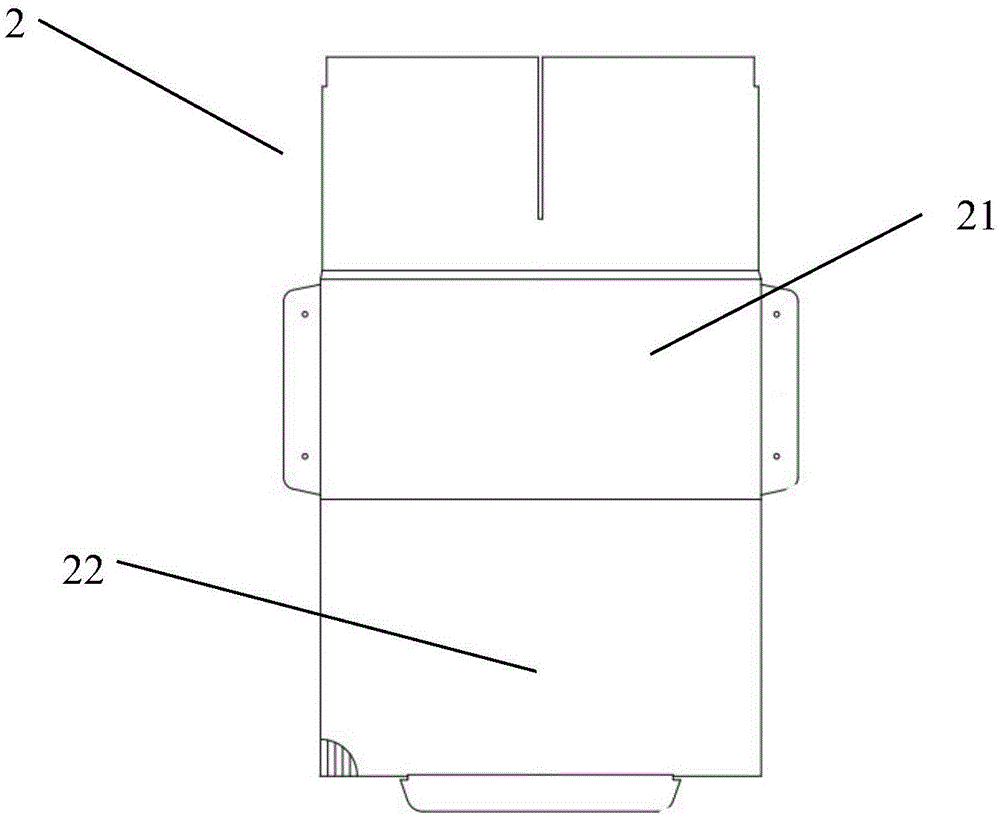

图2为本实用新型一种玩具厨房具体实施例的第二主体部结构示意图;
图3为本实用新型一种玩具厨房具体实施例的第一隔板结构示意图;
图4为本实用新型一种玩具厨房具体实施例的第二隔板结构示意图;
图5为本实用新型一种玩具厨房具体实施例的水槽结构示意图;
图6为本实用新型一种玩具厨房具体实施例的水龙头结构示意图;
图7为本实用新型一种玩具厨房具体实施例的挡板结构示意图;
图8为本实用新型一种玩具厨房具体实施例的灶台主体立体示意图;
图9为本实用新型一种玩具厨房具体实施例的灶台本体立体示意图。
附图标记
1 第一主体部 5 水槽
11 左侧板 51 中心部
12 右侧板 52 折叠部
13 上面板 6 水龙头
14 第一背板 61 旋钮部
2 第二主体部 62 管体部
21 底板 63 第一连接部
22 第二背板 64 第二连接部
3 第一隔板 7 挡板
31 第一面板 71 挡板主体部
32 第二面板 72 延伸部
4 第二隔板 8 灶具
41 第一板块 81 灶具旋钮
42 第二板块 S1 灶台主体
S 灶台本体
具体实施方式
为了更充分理解本实用新型的技术内容,下面结合具体实施例对本实用新型的技术方案进一步介绍和说明,但不局限于此。
如图1-9所示的具体实施例,本实用新型一种玩具厨房,包括灶台本体S,灶台本体S包括第一主体部1、第二主体部2、第一隔板3、第二隔板4、水槽5、水龙头6、挡板7;第一主体部1和第二主体部2折叠粘接构成前侧敞开的灶台主体S1,第一隔板3和第二隔板4设于灶台主体S1内,灶台主体S1上顶面嵌设粘接有水槽5,水龙头6和挡板7粘接于灶台主体S1上顶面。
进一步的,第一主体部1包括形成灶台主体S1的左侧板11、右侧板12、上面板13、第一背板14;上面板13分别连接于左侧板11、右侧板12、第一背板14,其中,左侧板11与上面板13左侧连接,右侧板12与上面板13右侧连接,第一背板14分别于左侧板11和右侧板12连接。
进一步的,第二主体部2包括形成灶台主体S1的底板21和第二背板22;底板21和第二背板22相互连接。
进一步的,左侧板11与底板21的一侧粘接,底板21另一侧与右侧板12粘接,第一背板14和第二背板22经过折叠扣合形成背板,第一主体部1和第二主体部2经过折叠粘接形成灶台主体S1。
进一步的,第一隔板3由相互对称连接的第一面板31和第二面板32对折粘接而成,把第一隔板3插入于灶台主体S1内,第一隔板3一端于上面板13粘接,第一隔板3另一端垂直的与底板21粘接。
另外,第二隔板4由相互对称连接的第一板块41和第二板块41对折粘接而成,把第二隔板4横向插入于第一隔板3和右侧板12之间,其中第二隔板4的一端于第一隔板3粘接,第二隔板4的另一端与右侧板12粘接。
优选的,第一隔板3和第二隔板4粘接在箱体内中心偏右的位置,在第一隔板3和第二隔板4粘接之间的空间内可以容纳抽屉。
进一步的,水槽5包括中心部51及于中心部51四周连接的折叠部52,折叠部52相互折叠扣合粘接围合层一盒体。粘接好后的水槽5嵌设于灶台主体S1上面板13右侧。
进一步的,水龙头6包括旋钮部61和管体部62,旋钮部61折叠粘接而成,管体部62包括本体部及连接于本体部两侧的第一连接部63和第二连接部64,第一连接部63和第二连接部64相互折叠扣合粘接,本体部的一端折叠并包覆于折叠粘接后的第一连接部63和第二连接部64;旋钮部61粘接于管体部62上。
进一步的,挡板7包括挡板主体71部及与挡板主体部71连接的延伸部72,延伸部71相互折叠扣合粘接,更进一步的,经过折叠粘合后的挡板7纵向插设于上面板13靠内侧边缘上。
进一步的,上面板13靠左侧位置上粘接有灶具8,在上面板13左侧边缘上粘接有灶具旋钮81。
本实施例中,第一主体部1、第二主体部2、第一隔板3、第二隔板4、水槽5、水龙头6、挡板7和灶具8以及灶具旋钮81均是瓦楞纸板。
综上所述,本实用新型的一种玩具厨房并不是一种结构简单的玩具厨房,它需要儿童在组装的过程中去思考如何折叠、组合、粘接才能构成一个完整的厨房,有利于提高小孩的思考能力和动手能力。
上述仅以实施例来进一步说明本实用新型的技术内容,以便于读者更容易理解,但不代表本实用新型的实施方式仅限于此,任何依本实用新型所做的技术延伸或再创造,均受本实用新型的保护。本实用新型的保护范围以权利要求书为准。
