跑步机的制作方法

本实用新型涉及了一种跑步机。

背景技术：

跑步机是一种健身器材，由机架支撑两个轴线平行高低不一的皮带轮，两个皮带轮支撑着一副皮带环，前上方还有扶手和仪表等，人手扶扶手，脚踏皮带即可进行跑步练习。但目前的跑步机除了健身以外，基本没有其他作用，用途比较单一。

技术实现要素：

为了解决上述现有技术的不足，本实用新型提供了一种跑步机，其既能用于人体健身，又能把人体能量转化为其他有用能源，环保节能。

本实用新型所要解决的技术问题通过以下技术方案予以实现：

一种跑步机，包括跑步机主体、发电装置及无线充电装置；所述跑步机主体包括机架、前后皮带轮及套在所述前后皮带轮的皮带环；所述发电装置包括至少一发电机及与发电机连接的蓄电池，所述发电机通过传动机构与前皮带轮或后皮带轮传动连接；所述无线充电装置包括无线发射线圈及控制开关，所述无线发射线圈经控制开关与所述蓄电池连接，用于为智能终端无线充电。

进一步地，还包括制氧装置。

进一步地，所述至少一发电机为第一发电机和第二发电机，所述第一发电机位于所述前皮带轮一端，第二发电机位于所述前皮带轮和后皮带轮之间。

进一步地，所述第一发电机与前皮带轮的传动机构为与所述前皮带轮同轴的传动轮，其与所述第一发电机为齿轮传动。

进一步地，所述第二发电机与后皮带轮的传动机构为与所述后皮带轮同轴的链轮，其经链条与所述第二发电机链传动。

进一步地，所述制氧装置包括制氧机、输氧管道及氧气输出口，所述制氧机与蓄电池电连接安装在所述前皮带轮一端，所述氧气输出口为分布在所述跑步机主体上的多个氧气输出口，所述氧气输出口经输氧管道与制氧机连通。

进一步地，所述制氧机和输氧管道之间设置一储氧器。

进一步地，所述制氧装置还包括给氧开关和/或调节开关。

进一步地，还包括蓝牙音箱，所述蓝牙音箱设置在机架上，与所述智能终端无线连接。

更进一步地，所述无线充电装置还包括一状态指示灯，用于指示所述无线充电装置的工作状态。

本实用新型具有如下有益效果：

本跑步机结合发电装置，可以在健身的同时把人的体能转化为电能，存储电能并用于为智能终端进行无线充电以及向制氧装置进行供电；制氧装置提供充足的氧气环境，为健身场所补充大量新鲜氧气，模拟在森林里跑步的感觉；既节约了能源，又提高了健身运动的游戏性和趣味性，一举多得，且具有结构简单，造价低廉，无任何污染等特点，对于健身器材及健身运动的普及提高具有重要意义。

附图说明

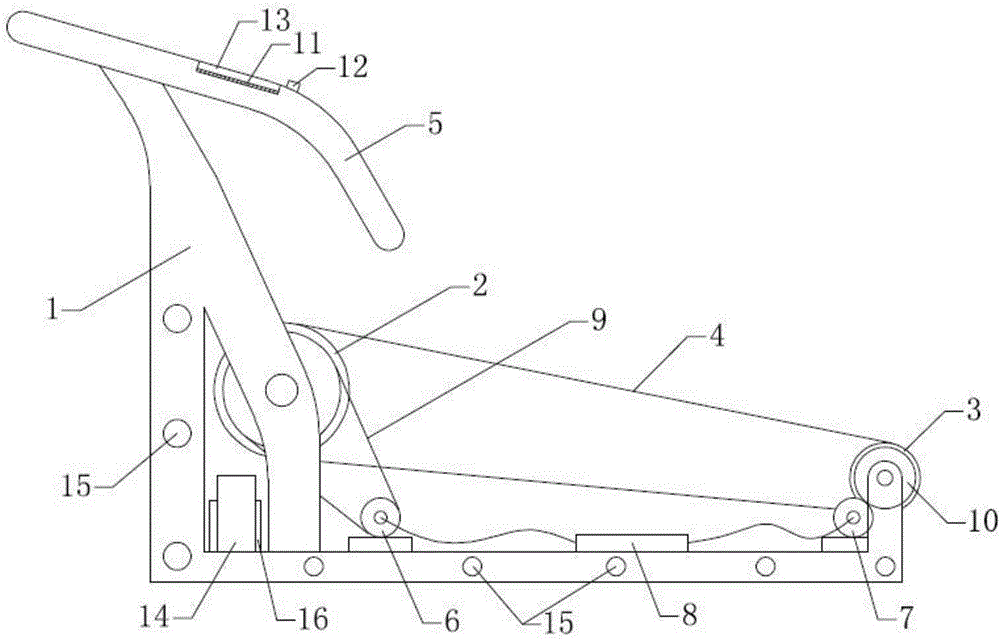

图1为本实用新型跑步机的结构示意图。

具体实施方式

下面结合附图和实施例对本实用新型进行详细的说明。

如图1所示，其显示了一种跑步机，其包括跑步机主体、发电装置及无线充电装置。所述跑步机主体包括机架1、前后皮带轮2、3及套在所述前后皮带轮2、3的皮带环4、扶杆5等，所述扶杆5上安装有控制面板、扶手；所述发电装置包括至少一发电机及与发电机连接的蓄电池8，所述发电机通过传动机构与前皮带轮2或后皮带轮3传动连接，用于将人体跑步过程中消耗的能量转换为电能并储存在所述蓄电池8内；所述无线充电装置包括无线发射线圈11及控制开关12，所述无线发射线圈11经控制开关12与所述蓄电池8连接，所述无线发射线圈11安装在所述控制面板的容纳槽13内，容纳槽13用于放置手机等智能终端，所述无线发射线圈11用于为具有无线充电功能的智能终端进行无线充电，以将人体运动所消耗的能量进行有效的利用。

更进一步地，所述无线充电装置还包括一状态指示灯，其与所述控制开关12连接，用于指示所述无线充电装置的工作状态。

进一步地，所述至少一发电机包括第一发电机6和第二发电机7，所述第一发电机6位于所述前皮带轮2一端，第二发电机7位于所述前皮带轮2和后皮带轮3之间；其中，所述第一发电机6与前皮带轮2的传动机构为与所述前皮带轮2同轴的链轮9，其经链条与所述第一发电机6为链传动；所述第二发电机7与后皮带轮3的传动机构为与所述后皮带轮3同轴的传动轮10，其与所述第二发电机7齿轮传动。采用多个发电机，以将人体运动所消耗的能量进行更有效的利用。

做进一步改进，所述跑步机还包括制氧装置。所述制氧装置包括制氧机14、输氧管道及氧气输出口15，所述制氧机14与蓄电池8电连接安装在所述前皮带轮2一端；所述氧气输出口15经输氧管道与制氧机14连通，其为分布在所述跑步机主体上的多个氧气输出口15，以便于多角度提供氧气。

做进一步改进，所述制氧机14和输氧管道之间设置一储氧器16，便于将氧气存储起来备用。

做进一步改进，所述制氧装置还包括给氧开关和/或调节开关，所述给氧开关优选设置在所述制氧机14或储氧器16上，便于开启或关闭输出氧气；所述调节开关用于控制给氧量。优选地，所述储氧器16连接有吸氧面罩，可单独使用，为缺氧人员提供氧气。

做进一步改进，所述跑步机还包括与蓄电池8连接的蓝牙音箱，所述蓝牙音箱设置在机架1上，与所述智能终端无线连接。

需要说明的是，本实用新型对跑步机主体没有特别的限制，可以是普通的现有跑步机，在此不再赘述。

以上所述实施例仅表达了本实用新型的实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制，但凡采用等同替换或等效变换的形式所获得的技术方案，均应落在本实用新型的保护范围之内。
