水疗机的制作方法

本实用新型涉及一种水疗机，主要是通过水的浮力以辅助宠物作复健，并设置跑步段以形成连续作用的水疗机改良创新结构设计。

背景技术：

目前市面上宠物复健装置样式非常的多，医疗者可依性能功用作选择，以满足其不同的需求。

当宠物作完手术治疗后，饲主往往让宠物以休息为主要的管理方式，以致宠物的恢复缓慢，且有萎缩的风险，故医疗者往往会建议施以复健手段恢复，而一般常见宠物复健装置通常以跑步机或是通过简便的轮体加设在宠物身上辅助行走，两者皆需饲主或医疗者从旁协助，且上述复健方式都是针对单一二肢受伤的宠物，若较严重的四肢皆受伤，就不适用上述两者的复健方式，故在此情况下实在有必要提出具体的改善方案，以符合产业进步所需，更进一步提供业界更多的选择。

技术实现要素：

本实用新型的主要目的是提供一种水疗机，其是通过水中行走跑步段，通过水的浮力辅助，以达到宠物复健的目的。

本实用新型的次要目的是提供一种水疗机，其是通过侧面加设透明窗口，以使宠物及饲主皆能相互观看，以达到安抚宠物的目的。

本实用新型的次要目的是提供一种水疗机，其是通过可控制性，实现对实施温度及速度的调整，以达到配合各类宠物习性的目的。

本实用新型为求达成上述目的，其具体实行的技术手段及方案如下:

为达宠物复健的目的，本实用新型提供了一种水疗机，其包括有一本体，为矩形盛体，其内部设有跑步段，且设有倾斜调整的调整杆，其底部设有加热器，该本体上组设有控制台，后侧面设有进排水组；通过进排水组注入水，以加热器控制温度，当水到达所需的高度后，宠物则可通过浮力在跑步段上行走复健。

为达安抚宠物的目的，本实用新型提供了一种水疗机，该本体前、侧面可设为透明式板体，使宠物在复健过程中可观测到饲主，以便达到安抚的作用。

为达配合各类宠物习性的目的，本实用新型提供了一种水疗机，该控制台设有紧急停止钮、温度调整接口、速度监控接口及速度调整盘。

附图说明

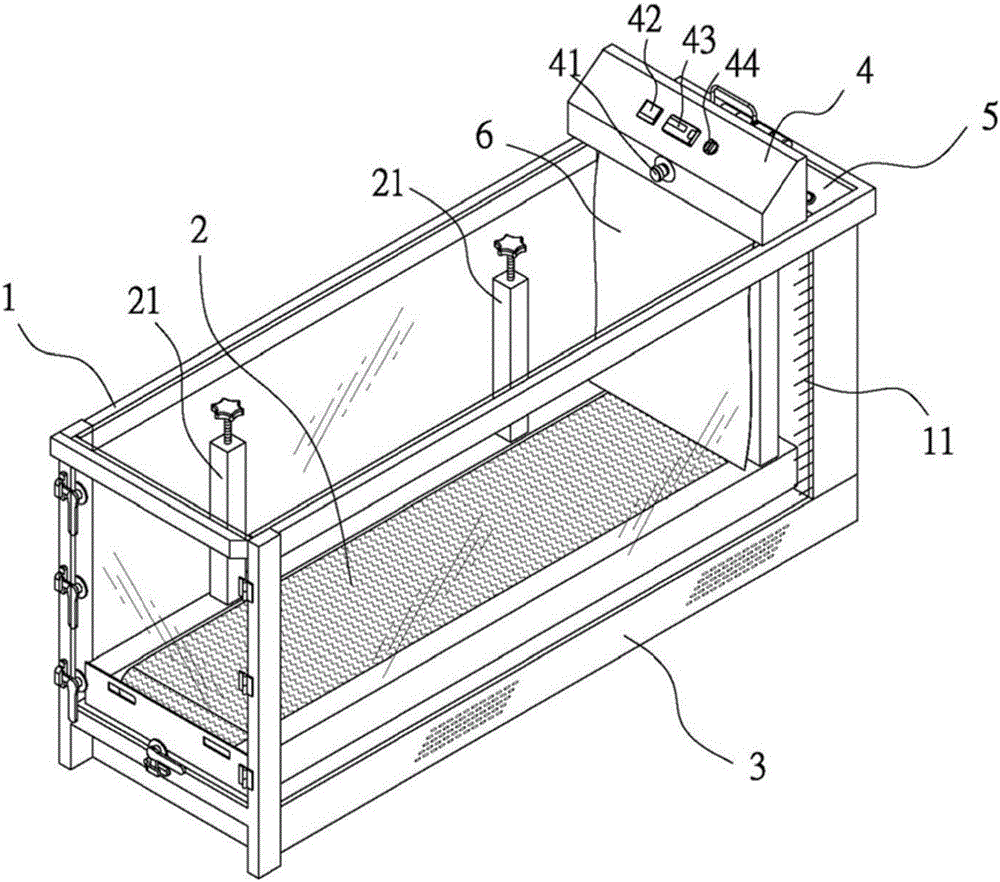

图1为本实用新型提供的水疗机的外观示意图。

图2为本实用新型提供的水疗机的另一视角外观示意图。

图3为本实用新型提供的水疗机的侧视示意图。

图4为本实用新型提供的水疗机的侧视实施示意图。

图5为本实用新型提供的水疗机的跑步段倾斜示意图(一)。

图6为本实用新型提供的水疗机的跑步段倾斜示意图(二)。

附图标记说明：

(1)本体 (11) 刻度表

(2)跑步段 (21) 调整杆

(3)加热器 (4) 控制台

(41)紧急停止钮 (42) 温度调整接口

(43)速度监控接口 (44) 速度调整盘

(5)进排水组 (51) 进水开关

(52)排水开关 (53) 排水孔

(6)遮蔽片

具体实施方式

以下将以图示及详细解说，说明本实用新型的精神及方式，任何所属技术领域中具有通常知识者在了解本实用新型的最佳实施例后，当可由本实用新型所教示的技术，加以改变及修饰，其并不脱离本实用新型的精神与范围。

图1为本实用新型提供的水疗机的外观示意图，图2为本实用新型提供的水疗机的另一视角外观示意图，图3为本实用新型提供的水疗机的侧视示意图。

请参阅图1至图3所示，本实用新型提供了一种水疗机，其中，包括：

一本体1，为矩形盛体。

一跑步段2，设在本体1内部，其一侧处设有二相对应的调整杆21，旋设其一调整杆21可调整跑步段2的前倾斜度或后倾斜度。

一加热器3，设在本体1底部。

一控制台4，设在本体1上，可控制跑步段2的速度及加热器3的温度。

一进排水组5，设在本体1后侧面。

综上所述，该本体1前、侧面可为透明体。

综上所述，该控制台4上设有紧急停止钮41、温度调整接口42、速度监控接口43及速度调整盘44。

综上所述，该进排水组5设有进水开关51、排水开关52及排水孔53。

综上所述，该跑步段2后端处设有一遮蔽片6，并可组设在控制台4下。

综上所述，该本体1一侧面设有刻度表11。

图4为本实用新型提供的水疗机的侧视实施示意图，图5为本实用新型提供的水疗机的跑步段倾斜示意图(一)，图6为本实用新型提供的水疗机的跑步段倾斜示意图(二)。

请参阅图4至图6所示，欲作宠物复健时，可先启动进排水组5的进水开关51，将本体1内注入一定的水量，依宠物的体型及需求到达适当的水位，之后则启用控制面板4的温度调整接口42，由此加热本体1内的水量，以达到适温的温度，再使温度调整接口42控制恒温，确保复健疗程的时间内的温度保持，完成前置作业后则可将宠物放在跑步段2上，然后开启控制面板4的速度监控接口43的启动钮，再利用速度调整盘44调整跑步段2的运转速度，以速度监控接口43观测速率变化，由此可根据宠物复健程度调整其速度，另可旋设跑步段2上所设的调整杆21，使跑步段2作前倾或后斜的形态，可训练宠物作上下坡的运动，经此上述的装置调整可完善复健疗程。

过程中宠物在跑步段2运动时，其后端设有遮蔽片6，宠物尾巴碰触到遮蔽片6后，可提醒宠物往前行走以调整其跑步段2的位置；若宠物在过程中产生失误或怠懈情况时，可按下控制台4所设的紧急停止钮41，以停止跑步段2的运作，确保宠物的安全性；另本体1前及侧边为透明体，以便宠物可观视饲主的位置，可由此安抚宠物在不熟悉环境下的情绪，而饲主及医疗者也可直接观测宠物的状况，以因应突发的情事发生；而在完成宠物训练疗程，将跑步段2及加热器3停止后，可按下进排水组5的排水开关52，使其本体1内的水量可经由排水孔53泄除，以便作卫生的处理。

综上所述，该水疗机所包括的本体1、跑步段2、加热器3、控制台4及进排水组5，可供宠物的复健作一完善的疗程，且利用水浮温和的方式，不会造成宠物的负担，以解决传统吊挂的伤害，使本实用新型远优于目前市面各产品，为具有创新性与实用性的设计。
