智能拼图的制作方法

本实用新型是智能拼图，涉及一种拼图。

背景技术：

拼图游戏是广受欢迎的一种智力游戏，它的变化多端，难度不一，让人百玩不厌；对拼图零片的接合线有各种各样的切割方式。主流拼图采用一种被称作"全面互锁"的零片边缘样式。"全面互锁"即是将相邻的若干零片连接在一起，若水平移动其中的一片，所有相连的零片都会跟着向相同方向滑动，且不会离散。有时候，零片拼合得相当紧密，将拼好的一整块拿起来也不会散开。

但是现有技术中的拼图游戏，不能自主的判断拼图的拼接是否正确，当幼年儿童拼图时，不能自主的判断是否拼接正确。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供智能拼图，以解决上述背景技术中提出的问题,本实用新型使用方便，便于操作，稳定性好，可靠性高。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：智能拼图，包括底板、拼图一和拼图二，所述底板的下方设置有开关，所述开关的右侧设置有显示屏，所述显示屏的右侧设置有左LED灯以及右LED灯，所述底板的内部设置有称重传感器、电池以及控制芯片，所述称重传感器通过电线与控制芯片电性连接，所述电池通过电线与左LED灯以及右LED灯电性连接，连接电池、左LED灯以及右LED灯的电线上设置有继电器，所述控制芯片通过电线与继电器连接；所述拼图一由多个小拼图一构成，所述拼图二由多个小拼图二构成。

进一步地，所述称重传感器的输出端与控制芯片的输入端连接，所述控制芯片的输出端与继电器的输入端连接，所述继电器的输出端与电池的输入端连接，所述电池的输出端与左LED灯的输入端以及右LED灯的输入端连接。

进一步地，所述称重传感器至少设置有一个。

进一步地，所述拼图一的表面附有一层图案一，所述拼图一由九个小拼图一构成，九个小拼图一的重量相同。

进一步地，所述拼图二的表面附有一层图案二，所述拼图二由九个小拼图二构成，九个小拼图二的重量相同，小拼图二的重量为小拼图一重量的两倍。

进一步地，所述控制芯片为一种51单片机。

本实用新型的有益效果：本实用新型的智能拼图，九个小拼图一构成拼图一，九个小拼图二构成拼图二，小拼图二的重量为小拼图一重量的两倍，这种设计，能有效的降低拼图的操作难度，使拼装更为简单，同时底板的存在可自动判断拼接是否正确，更适合低龄儿童使用。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型智能拼图的底板结构示意图；

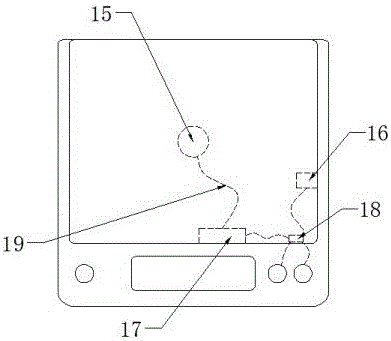

图2为本实用新型智能拼图的底板内部结构示意图；

图3为本实用新型智能拼图的拼图一示意图；

图4为本实用新型智能拼图的拼图二示意图；

图5为本实用新型智能拼图的称重判断原理框图；

图中： 1-底板、2-拼图一、3-拼图二、11-开关、12-显示屏、13-左LED灯、14-右LED灯、15-称重传感器、16-电池、17-控制芯片、18-继电器、19-电线。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1、图2、图3、图4和图5，本实用新型提供一种技术方案：智能拼图，包括底板1、拼图一2和拼图二3，底板1的下方设置有开关11，开关11的右侧设置有显示屏12，显示屏12的右侧设置有左LED灯13以及右LED灯14，底板1的内部设置有称重传感器15、电池16以及控制芯片17，称重传感器15通过电线19与控制芯片17电性连接，电池16通过电线19与左LED灯13以及右LED灯14电性连接，连接电池16、左LED灯13以及右LED灯14的电线19上设置有继电器18，控制芯片17通过电线19与继电器18连接；拼图一2由多个小拼图一构成，拼图二3由多个小拼图二构成。

称重传感器15的输出端与控制芯片17的输入端连接，控制芯片17的输出端与继电器18的输入端连接，继电器18的输出端与电池16的输入端连接，电池16的输出端与左LED灯13的输入端以及右LED灯14的输入端连接。

称重传感器15至少设置有一个，控制芯片17为一种51单片机。

拼图一2的表面附有一层图案一，拼图一2由九个小拼图一构成，九个小拼图一的重量相同，拼图二3的表面附有一层图案二，拼图二3由九个小拼图二构成，九个小拼图二的重量相同，小拼图二的重量为小拼图一重量的两倍。

做为本实用新型的一个实施例，九个小拼图一构成拼图一2，九个小拼图二构成拼图二3，儿童在拼图的时候，可以根据拼图一2或拼图二3上的图案，从而判断每个小拼图一或小拼图二应该放置在什么位置，小拼图二的重量为小拼图一重量的两倍，这种设计在儿童实际拼接时，可以有效的帮助儿童判断这个拼图是否正确，能有效的降低拼图的操作难度，使拼装更为简单。

做为本实用新型的另一个实施例，可使图案一和图案二相同，使儿童根据小拼图一或小拼图二的重量来拼图，这样可有效锻炼儿童的判断力。

在实际使用之前，工作人员可输入两个重量的值至控制芯片17中，例如拼图一2的总重量为A，拼图二3的总重量为B。

在儿童拼接完拼图一2或拼图二3后，例如儿童拼接的为拼图一2，在九个小拼图一拼接完成后，首先可根据拼图一2上的图案，判断这个拼图是否正确，此后，可将拼图一2放置在底板1上，称重传感器15可检测底板1的重量信息并传输至控制芯片17中，控制芯片17在进一步的计算和处理后，通过与储存在控制芯片17中的重量值进行对比，若为A，则单片机通过控制继电器18，继而控制电池16流经左LED灯13电流的通断，从而控制左LED灯13亮起，同时满足上述的两个条件，则说明拼接正确。

在重量对比时，若这个重量既不为A，也不为B，则单片机通过控制继电器18，继而控制电池16流经右LED灯14电流的通断，从而控制右LED灯14亮起，说明拼接错误。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
