一种儿童秋千支撑座的制作方法

本实用新型涉及一种游乐设备，具体涉及一种儿童秋千支撑座。

背景技术：

在儿童游乐设备中，秋千是非常常见的，其结构也多种多样，在注塑类秋千中，往往直接通过两个注塑形成的秋千架作为支撑，中间用一根注塑的横梁作为连接架，再在横梁上设置秋千，注塑结构本身质量较轻，加上秋千架底面与底面的有效接触面积长度较短，导致在秋千的晃动下很容易出现位移或是由于秋千的甩出惯性导致秋千座发生倾倒，同时由于两秋千架之间只有顶部是通过横梁连接的，因此其结构呈n形，在受到垂直于秋千荡出方向的力时容易发生变形。

技术实现要素：

基于上述问题，本实用新型目的在于提供一种儿童秋千支撑座，重量轻，连接牢固，支撑刚性大，外伸的支撑舌可增强秋千架与漆面的有效接触面积，防止秋千发生倾倒。

针对以上问题，提供了如下技术方案：一种儿童秋千支撑座，包括两个竖直设置于地面且呈一定间隔距离的秋千架，所述秋千架顶部设有用于连接两秋千架的横梁，所述秋千架之间设有秋千，所述秋千悬挂于横梁上，所述秋千架底部设有两个结构相同呈一前一后镜像设置的支撑板，所述支撑板呈两侧均设有一个外凸的连接栓，所述连接栓末端上设有连接螺纹，所述连接栓外形为带锥度的四棱台；所述秋千架底部设有与连接栓配合的连接孔，所述连接孔为四边形通孔，所述连接孔内壁带有锥度与连接栓形成锥面配合，所述支撑板两侧的秋千架通过螺母将连接栓固定于连接孔内；所述支撑板两侧设有沿地面向外延伸的支撑舌以及向反方向延伸的对接部，所述支撑板两侧的对接部中其中一侧的端面处设有凸起，另一侧的端面处设有凹槽，所述镜像设置的两支撑板其两者的凸起与凹槽相互卡合实现固定。

上述结构中，支撑板上带锥度的连接栓与秋千架上带锥度的连接孔相互配合，通过锥面实现定位，连接可靠性强，稳定性高不易松脱，同时四边形的外形相比圆锥形能提供安装基准，避免支撑板发生偏转。

本实用新型进一步设置为，所述支撑板内部为空心。

上述结构中，内部空心的支撑板在生产时可有效减少材料用量，同时可大幅减轻整体重量，便于运输及安装。

本实用新型进一步设置为，所述支撑板为一体注塑结构。

上述结构中，一体式注塑结构整体结构强度高，刚性好。

本实用新型进一步设置为，所述对接部由地面至顶部的高度为连接栓由地面至连接栓中心高度的两倍。

上述结构中，对接部高度高于连接栓高度，可使两连接部相互对顶的情况下实现三角形对顶支撑，秋千架在秋千甩出时出现前后晃动并作用于支撑舌上时，支撑板会以连接栓为轴线发生转动，虽然连接栓与连接孔呈四边形其本身就具备约束其转矩的能力，但依旧无法完全抵消，因此需要三角刑对顶支撑抵消转动产生的大部分转矩。

本实用新型进一步设置为，所述对接部凸起高度为1厘米至5厘米，所述对接部凹槽深度与对接部的凸起高度呈相等设置。

上述结构中，凸起与凹槽凹凸对接能使其相互配合的结构更为稳固。

本实用新型进一步设置为，所述支撑板与地面接触的一面根据使用场合的不同设有防滑垫或防滑钉。

上述结构中，由于考虑到使用场合可能会在室内或室外，传统注塑产品的摩擦力会因地面材质的不同而发生变化，在家庭使用过程中，放置于光滑的瓷砖或是木地板上时，既需要考虑到摩擦性，还要考虑到会不会对地板或是瓷砖产生伤害，因此可用防滑垫来防滑；在室外草坪上，为追求更高的防滑效果可使用防滑钉作为防滑措施。

本实用新型的有益效果：生产成本低，重量轻，结构简单，整体刚性大，承载能力高，可有效避免秋千甩动幅度过大时由于离心力的作用发生倒塌，安全性高。

附图说明

图1为本实用新型的组合方式示意图；

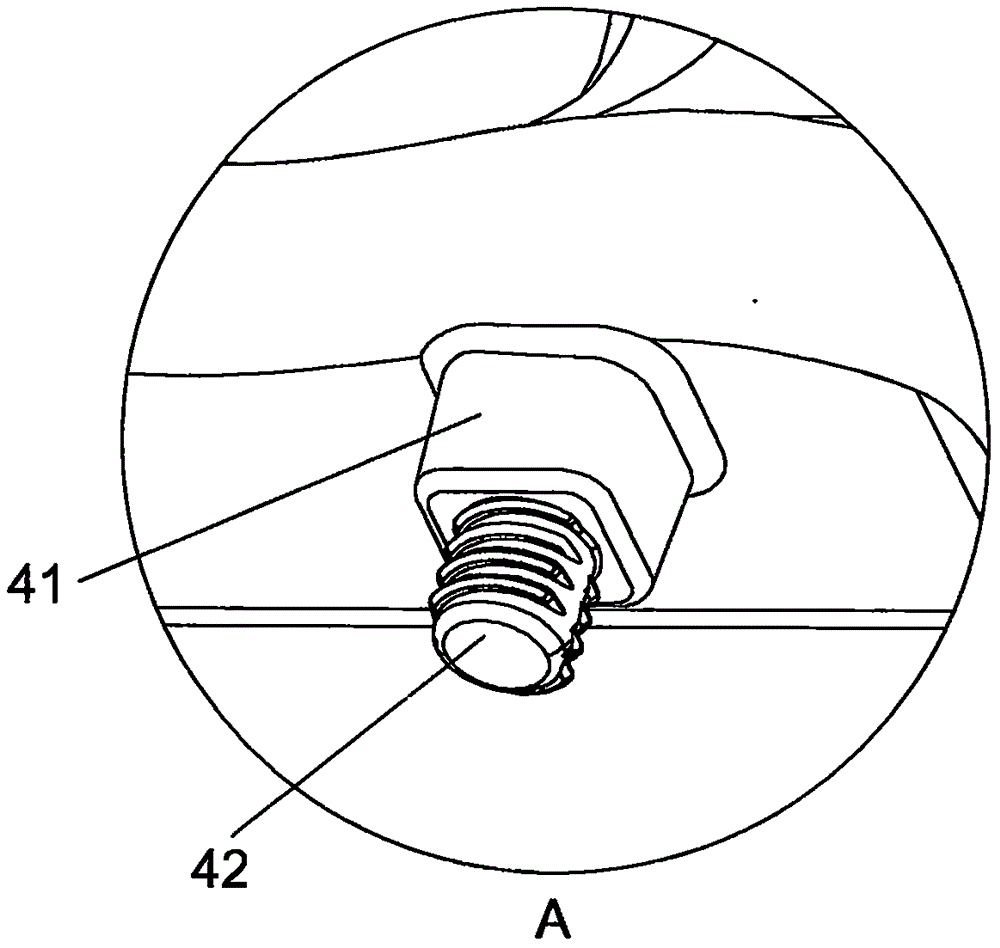

图2为本实用新型图1的A部放大图。

图中标号含义：10-秋千架；11-连接孔；20-横梁；30-秋千；40-支撑板；41-连接栓；42连接螺纹；43-支撑舌；44-对接部；441-凸起；442-凹槽。

具体实施方式

下面结合附图和实施例，对本实用新型的具体实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。

参考图1至图2，如图1至图2所示的一种儿童秋千支撑座，包括两个竖直设置于地面且呈一定间隔距离的秋千架10，所述秋千架10顶部设有用于连接两秋千架10的横梁20，所述秋千架10之间设有秋千30，所述秋千30悬挂于横梁20上，所述秋千架10底部设有两个结构相同呈一前一后镜像设置的支撑板40，所述支撑板40呈两侧均设有一个外凸的连接栓41，所述连接栓41末端上设有连接螺纹42，所述连接栓41外形为带锥度的四棱台；所述秋千架10底部设有与连接栓41配合的连接孔11，所述连接孔11为四边形通孔，所述连接孔11内壁带有锥度与连接栓41形成锥面配合，所述支撑板40两侧的秋千架10通过螺母将连接栓41固定于连接孔11内；所述支撑板40两侧设有沿地面向外延伸的支撑舌43以及向反方向延伸的对接部44，所述支撑板40两侧的对接部44中其中一侧的端面处设有凸起441，另一侧的端面处设有凹槽442，所述镜像设置的两支撑板40其两者的凸起441与凹槽442相互卡合实现固定。

上述结构中，支撑板40上带锥度的连接栓41与秋千架10上带锥度的连接孔11相互配合，通过锥面实现定位，连接可靠性强，稳定性高不易松脱，同时四边形的外形相比圆锥形能提供安装基准，避免支撑板40发生偏转。

本实施例中，所述支撑板40内部为空心。

上述结构中，内部空心的支撑板40在生产时可有效减少材料用量，同时可大幅减轻整体重量，便于运输及安装。

本实施例中，所述支撑板40为一体注塑结构。

上述结构中，一体式注塑结构整体结构强度高，刚性好。

本实施例中，所述对接部44由地面至顶部的高度为连接栓41由地面至连接栓41中心高度的两倍。

上述结构中，对接部44高度高于连接栓41的高度，可使两连接部44相互对顶的情况下实现三角形对顶支撑，秋千架10在秋千甩出时出现前后晃动并作用于支撑舌43上时，支撑板40会以连接栓41为轴线发生转动，虽然连接栓41与连接孔11呈四边形其本身就具备约束其转矩的能力，但依旧无法完全抵消，因此需要三角形对顶支撑抵消转动产生的大部分转矩。

本实施例中，所述对接部44的凸起441高度为1厘米至5厘米，所述对接部44的凹槽442深度与对接部44的凸起441高度呈相等设置。

上述结构中，凸起441与凹槽442凹凸对接能使其相互配合的结构更为稳固。

本实施例中，所述支撑板40与地面接触的一面根据使用场合的不同设有防滑垫或防滑钉。

上述结构中，由于考虑到使用场合可能会在室内或室外，传统注塑产品的摩擦力会因地面材质的不同而发生变化，在家庭使用过程中，放置于光滑的瓷砖或是木地板上时，既需要考虑到摩擦性，还要考虑到会不会对地板或是瓷砖产生伤害，因此可用防滑垫来防滑；在室外草坪上，为追求更高的防滑效果可使用防滑钉作为防滑措施。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和变型，上述假设的这些改进和变型也应视为本实用新型的保护范围。
