多胎空竹碗体的制作方法

本发明涉及空竹碗体制作领域，特别涉及多胎空竹碗体。

背景技术：

空竹表面图案的传统实现方法是模具刻图。但这种方法批量生产出来的空竹，所有产品的图案都一样，并且图案没有颜色区分、图案简单、没有层次感、表现力匮乏、原始单一、感染力不强、呆板没有画面感。

传统空竹碗的主体部分是单体结构，而现有的空竹碗都是在内表面实现图案，这在模具刻图里面会增加实现图案的难度，使得图案的整体效果差，生动程度差，导致空竹的款式单一，画面的渲染效果差。

技术实现要素：

本发明的为克服上述弊端，提供一种多胎空竹碗体，通过灵活变化内外胎的结合方式、胎体的制作方法、胎体材料透明度、胎面图案等，演变出非常多的碗体款式出来。

为达到上述发明目的，本发明采用的技术方案是：一种多胎空竹碗体，包括内外契合连接的内胎2和外胎1，外胎1和内胎2胎体碗底均设有大小相同的齿状开口3，所述外胎1胎体内壁在齿状开口3两侧对称布有凹槽4，内胎2胎体外壁在齿状开口3两侧对称布有凸起5，凸起5高度与凹槽4深度相同；

进一步的，外胎1胎体碗底外壁设有轴承契合槽6，内胎2胎体碗底内壁设有轴承盖体固定装置7，相互契合的内胎2和外胎1在其上的齿状开口3内穿设有轴承结构的一端连接段，轴承结构在外胎1外壁与轴承契合槽6连接，在内胎2内壁通过轴承盖体和轴承盖体固定装置7固定，轴承结构另一端连接段以同种方式与外胎1和内胎2连接；

进一步的，内胎2个数至少为1，使得空竹碗体的分为多层结构，区别于传统的空竹碗的单体结构，使得空竹层次和立体感更为强烈；

进一步的，内胎2胎体外表面设有图案描绘层，实现空竹表面图案的个性定制、私人定制，并且能够在空竹表面实现高清、复杂的画面级图案，给空竹赋予生命；

优选的，外胎1和内胎2的胎体尺寸不完全相同，两者契合包裹方式包括非全尺寸外胎1包裹全尺寸内胎2、全尺寸外胎1包裹非全尺寸内胎2和全尺寸外胎1包裹全尺寸内胎2三种方式；

优选的，外胎1和内胎2契合固定方式包括可分离式固定和不可分离式固定，分离式固定方式在空竹损坏后，只需替换损坏的那个胎体即可，而不需要替换整只空竹，可降低使用成本；

进一步的，外胎1采用单种或多种耐磨、高透的材料注塑制成，内胎2采用单种或多种高强度、易成型的材料注塑制成，通过对内、外胎胎体的材料软硬度配合进行调整，优化空竹碗的整体稳定性、平衡性、回弹性、耐摔性，同时可以调整内、外胎胎体的材料透明度实现想要的理想效果。

由于上述技术方案运用，本发明与现有技术相比具有下列优点：

1、本发明采用多胎体碗体结构设计，避免了原始的单结构碗体，可以通过灵活变化内外胎的结合方式，演变出多种款式。

2、本发明在内胎2外壁面设有图案描绘层，结合外胎1的高透、耐磨材质，使得空竹碗体结构具有层次杆感，有较强的表现力，而且图案位于内层，不易磨损，。

3、本发明分离式固定方式在空竹损坏后，只需替换损坏的那个胎体即可，而不需要替换整只空竹，可降低使用成本。

4、本发明通过对内、外胎胎体的材料软硬度配合进行调整，优化空竹碗的整体稳定性、平衡性、回弹性、耐摔性，同时可以调整内、外胎胎体的材料透明度实现想要的理想效果。

附图说明

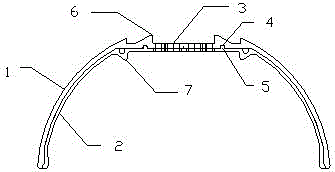

图1是本发明的结构示意图；

图2是本发明契合状态示意图；

其中：1、外胎；2、内胎；3、齿状开口；4、凹槽；5、凸起；6、轴承契合槽；7、轴承盖体固定装置。

具体实施方式

下面结合附图及实施例对本发明作进一步描述：

实施例：

本实施例提供了一种多胎空竹碗体，如图1和图2所示，相互契合的外胎1和内胎2胎体碗底均设有齿状开口3，外胎1通过其内壁齿状开口3两侧对称布置凹槽4嵌入内胎2上与之对应布置的凸起5上，完成初步契合，随后通过分离式固定或不可分离式固定方式对其完成进一步固定。

上文中，外胎1胎体碗底外壁设有轴承契合槽6，内胎2胎体碗底内壁设有轴承盖体固定装置7，相互契合的内胎2和外胎1在其上的齿状开口3内穿设有轴承结构的一端连接段，轴承结构在外胎1外壁与轴承契合槽6连接，在内胎2内壁通过轴承盖体和轴承盖体固定装置7固定，轴承结构另一端连接段以同种方式与外胎1和内胎2连接。

优选的，内胎2个数至少为1，并在内胎2胎体外表面设有图案描绘层，外胎1采用单种或多种耐磨、高透的材料注塑制成，内胎2采用单种或多种

高强度、易成型的材料注塑制成，通过对内、外胎胎体的材料软硬度配合进行调整，优化空竹碗的整体稳定性、平衡性、回弹性、耐摔性，同时可以调整内、外胎胎体的材料透明度实现想要的理想效果。

需要注意的是，外胎1和内胎2的胎体尺寸不完全相同，两者契合包裹方式包括非全尺寸外胎1包裹全尺寸内胎2、全尺寸外胎1包裹非全尺寸内胎2和全尺寸外胎1包裹全尺寸内胎2三种方式。

在本实施例中，取内胎2个数为1，如图1和图2所示，其工作原理如下，在内胎2外壁表面图案描绘层，根据需求，采用模具刻图，或材料表面喷涂技术，亦或者是DIY手工创作的方式，进行绘制，随后将其和外胎1采用全尺寸外胎1包裹全尺寸内胎2的契合包裹方式进行包裹，并用分离式固定对内、外胎进行契合固定，形成多胎空竹碗体。

进一步的，将相互契合的内胎2和外胎1在其上的齿状开口3内穿设轴承结构的一端连接段，轴承结构在外胎1外壁与轴承契合槽6连接，在内胎2内壁通过轴承盖体和轴承盖体固定装置7固定，轴承结构另一端连接段以同种方式与外胎1和内胎2连接，使得本实施例中的多胎空竹碗体以轴承结构为对称基点对称布置，组成完整的空竹。

上述实施方式只为说明本发明的技术构思及特点，其目的在于让熟悉此项技术的人能够了解本发明的内容并据以实施，并不能以此限制本发明的保护范围。凡根据本发明精神实质所做的等效变换或修饰，都应涵盖在本发明的保护范围之内。
