一种多功能体育训练架的制作方法

本发明涉及体育器材领域，特别涉及一种多功能体育训练架。

背景技术：

人体是各器官系统构成的有机整体。进行体育活动时，看起来好像只有肌肉在活动，其实身体的呼吸、血液循环等器官都在参加活动，并且都要由大脑皮层来指挥协调。做准备活动正是为了提高大皮层神经细胞的兴奋，准备活动还能使体温略为升高，使肌肉、肌腱都处于良好的状态，弹性、伸展性都很好，不至于因为突然收缩而拉伤或撕裂，这在冬天尤其重要。在进行体育教学时，需要用到训练器械，但现有的器械稳定性差，不方便移动，训练模式单一，不便于调节，给学生的训练带来诸多不便。

技术实现要素：

本发明的目的在于提供一种多功能体育训练架，以解决上述背景技术中提出的问题。

本发明提供了一种多功能体育训练架，包括第一底座和第二底座，所述第一底座和第二底座上方均铰接有立柱，所述立柱上设有升降调节臂，立柱的顶端设有升降杆，所述升降杆的顶端设有定滑轮，升降杆的侧面设有一对连接环，所述位于下方的连接环上设有弹簧，所述弹簧的另一端设有绳索，所述绳索绕过定滑轮连接有吊环；所述升降杆上均滑动设有固定套，所述右侧固定套通过螺栓连接有连接杆，所述左侧固定套通过螺栓连接有液压伸缩杆，所述连接杆的下方铰接有液压支撑杆，所述液压支撑杆的另一端与右侧升降杆连接，所述液压伸缩杆的下方也通过液压支撑杆与左侧的升降杆连接；所述连接杆和液压升降杆的上方均设有杠铃杆，所述杠铃杆上设置有多个可拆卸的杠铃片；所述第一底座的表面上设有腿部按摩器，所述腿部按摩器包括顶簧、横板以及按摩垫，所述顶簧的一端与第一底座的上表面连接，顶簧的另一端与横板连接，所述横板的另一面与按摩垫连接；所述第二底座的表面上设有滑槽，所述滑槽内设有滑块，所述滑块连接竖杆，所述竖杆竖向设有通槽，所述通槽内设有转轮，所述转轮上设有脚蹬。

较佳地，所述升降杆的侧面上设有吊环固定装置，所述吊环固定装置包括方形块和卡夹，所述方形块固定连接在升降杆的侧面上，所述卡件设置在方形块的前侧面上。

较佳地，所述立柱的下端设置有卡接件，所述第一底座、第二底座上对应设置有卡槽，所述卡接件与卡槽相匹配。

较佳地，所述升降杆的右侧面上开设有竖向滑槽，升降杆的前侧面上开设有螺纹孔，所述螺纹孔上螺纹连接有紧锁螺栓，所述连接环设置在竖向滑槽内，并通过紧锁螺栓固定。

较佳地，所述第一底座内部为中空结构，第一底座的前侧面为开口结构，第一底座通过合页连接有盖门，所述盖门设置在前侧面上，且盖门的大小与第一底座前侧面的大小相等。

较佳地，所述第一底座内存放有球网、支撑杆以及弹簧垫。

较佳地，所述第一底座和第二底座下方均设有万向轮，所述万向轮周边设有可折叠的稳定爪。

较佳地，所述脚蹬上设置有防滑纹。

本发明与现有技术相比，其优点在于：

本发明提供了一种多功能体育训练架，能够解决现有的体育训练架稳定性差，不方便移动，训练模式单一，不便于调节，给学生的训练带来不便的问题。本发明体育训练架通过升降调节臂调节立柱至适宜高度，同时通过液压支撑杆使得连接杆与液压伸缩杆位于同一水平位置，进而可以进行引体向上训练，还可通过进行杠铃托举训练，且杠铃片的数量可以改变，方便使用，通过对吊环进行拉伸，在弹簧的弹力作用下，可进行仰式上肢拉伸训练；通过滑槽、滑块调整转轮的位置，双脚踩在脚蹬上，形成转轮转动；通过把第一底座与第二底座分开，并反向放置，再通过连接环连接上球网，可以进行网球、排球、羽毛球运动；通过底座底部设置的万向轮，方便装置移动。综上所述，该装置可灵活移动，训练模式多样，安全可靠，便于推广利用。

附图说明

图1为本发明提供的一种多功能体育训练架结构示意图；

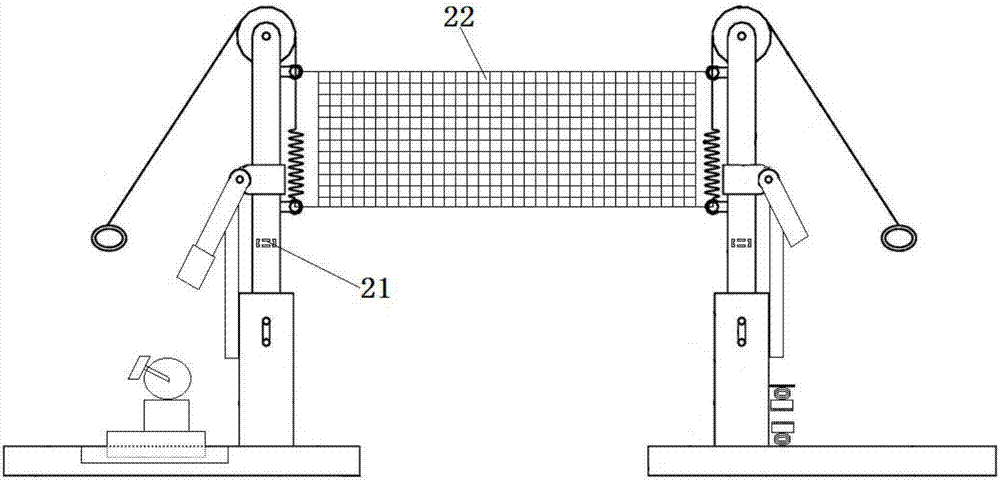

图2为网球架示意图；

图3为立柱连接示意图；

图4吊环固定装置示意图；

图5升降杆示意图；

图6第一底座示意图。

附图标记说明：

1、第一底座；1-1、盖门；1-2、合页；2、第二底座；2-1、滑槽；3、立柱；4、卡接件；5、升降调节臂；6、升降杆；6-1、竖向滑槽；6-2、螺纹孔；7、连接环；8、弹簧；9、绳索；10、定滑轮；11、固定套；12、杠铃杆；13、杠铃片；14、连接杆；15、液压伸缩杆；16、吊环；17、液压支撑杆；18、顶簧；19、横板；20、按摩垫；21、吊环固定装置；22、球网；23、方形块；24、卡夹；25、紧锁螺栓；26、滑块；27、竖杆；28、转轮；29、脚蹬

具体实施方式

下面结合附图，对本发明的一个具体实施方式进行详细描述，但应当理解本发明的保护范围并不受具体实施方式的限制。

如图1-6所示，本发明实施例提供了一种多功能体育训练架，包括第一底座1和第二底座2，所述第一底座1和第二底座2上方均铰接有立柱3，所述立柱3上设有升降调节臂5，具体的，所述立柱为可伸缩性立柱，升降调节臂与立柱螺纹连接，进而可以通过升降调节臂调节立柱的竖直高度；立柱3的顶端设有升降杆6，所述升降杆6的顶端设有定滑轮10，升降杆6的侧面设有一对连接环7，所述位于下方的连接环7上设有弹簧8，所述弹簧8的另一端设有绳索9，所述绳索9绕过定滑轮10连接有吊环16，吊环的设置，可以方便学生进行仰式上肢拉伸训练；所述升降杆6上均滑动设有固定套11，所述右侧固定套11通过螺栓连接有连接杆14，所述左侧固定套11通过螺栓连接有液压伸缩杆15，所述连接杆14的下方铰接有液压支撑杆17，所述液压支撑杆17的另一端与右侧升降杆6连接，所述液压伸缩杆15的下方也通过液压支撑杆17与左侧的升降杆6连接，具体的，通过液压支撑杆使得连接杆和液压伸缩杆升起，进一步使得连接杆和液压伸缩杆位于同一水平位置，以便于进行引体向上训练；所述连接杆14和液压升降杆15的上方均设有杠铃杆12，所述杠铃杆12上设置有多个可拆卸的杠铃片13；所述第一底座1的表面上设有腿部按摩器，所述腿部按摩器包括顶簧18、横板19以及按摩垫20，所述顶簧18的一端与第一底座1的上表面连接，顶簧18的另一端与横板19连接，所述横板19的另一面与按摩垫20连接；所述第二底座2的表面上设有滑槽2-1，所述滑槽2-1内设有滑块26，所述滑块26连接竖杆27，所述竖杆27竖向设有通槽，所述通槽内设有转轮28，所述转轮28上设有脚蹬29。

在本发明实施例中，升降杆6的侧面上设有吊环固定装置21，吊环固定装置包括方形块23和卡夹24，方形块23固定连接在升降杆6的侧面上，卡件24设置在方形块23的前侧面上，卡夹的设置有利于吊环的固定；立柱3的下端设置有卡接件4，第一底座1、第二底座2上对应设置有卡槽，卡接件4与卡槽相匹配，进一步地，卡接件为带凸台的柱体，这样立柱就可以在底座上转动，从而方便将整体训练架改变成网球训练架；升降杆6的右侧面上开设有竖向滑槽6-1，升降杆6的前侧面上开设有螺纹孔6-2，螺纹孔6-2上螺纹连接有紧锁螺栓25，连接环7设置在竖向滑槽6-1内，并通过紧锁螺栓25固定。第一底座1内部为中空结构，第一底座1的前侧面为开口结构，第一底座1通过合页1-2连接有盖门1-1，盖门1-1设置在前侧面上，且盖门1-1的大小与第一底座1前侧面的大小相等。第一底座1内存放有球网、支撑杆以及弹簧垫。第一底座1和第二底座2下方均设有万向轮，万向轮周边设有可折叠的稳定爪。脚蹬29上设置有防滑纹。

综上所述，本发明实施例提供的一种多功能体育训练架，能够解决现有的体育训练架稳定性差，不方便移动，训练模式单一，不便于调节，给学生的训练带来不便的问题。本发明体育训练架通过升降调节臂调节立柱至适宜高度，同时通过液压支撑杆使得连接杆与液压伸缩杆位于同一水平位置，进而可以进行引体向上训练，还可通过进行杠铃托举训练，且杠铃片的数量可以改变，方便使用，通过对吊环进行拉伸，在弹簧的弹力作用下，可进行仰式上肢拉伸训练；通过滑槽、滑块调整转轮的位置，双脚踩在脚蹬上，形成转轮转动；通过把第一底座与第二底座分开，并反向放置，再通过连接环连接上球网，可以进行网球、排球、羽毛球运动；通过底座底部设置的万向轮，方便装置移动。综上所述，该装置可灵活移动，训练模式多样，安全可靠，便于推广利用。

以上公开的仅为本发明的几个具体实施例，但是，本发明实施例并非局限于此，任何本领域的技术人员能思之的变化都应落入本发明的保护范围。
