一种用于羽毛球网前训练的训练装置的制作方法

技术领域：

本发明属于体育设备技术领域，具体涉及一种用于羽毛球网前训练的训练装置。

背景技术：
：

羽毛球是一项被广泛普及的体育运动，尤其是在我们国家，羽毛球运动发展迅速，发展水平极高。从国家队到地方队，都有着严格的羽毛球训练体系，在各级羽毛球队的训练中，除了基础训练外，还要进行各个小项的训练。在各种基本训练中，对于网前吊球的训练，需要陪练或教练在网前吊球来完成运动员的训练，这种网前吊球训练方式无法训练运动员在网前挑球或接球的反应速度，降低了运动员的网前训练质量和水平，极大地影响了运动员在赛场上的比赛成绩。故此，设计一种用于羽毛球网前吊球训练的训练装置是十分必要的。

技术实现要素：
：

本发明弥补和改善了上述现有技术的不足之处，提供了一种在网前进行吊球训练的羽毛球训练装置，通过对不同位置以各种下落角度的连续吊球训练来提高运动员的网前挑球或接球等处理球的能力，提高训练质量。

本发明采用的技术方案为：一种用于羽毛球网前训练的训练装置，包括两个底座、气泵及发射装置，发射装置包括发射筒、蛇形管及u型滑块，发射筒顶部设有投球筒，投球筒端部设有密封橡胶塞，发射筒内设有喷气管；发射筒底部设有连接块，连接块位于连接座的凹槽内，并通过螺栓连接固定，连接座与蛇形管顶端连接，蛇形管底端与四方调节杆连接，四方调节杆位于立柱的方槽内，并通过紧定螺栓锁紧固定，紧定螺栓与立柱螺纹连接，立柱底部与u型滑块连接，u型滑块的u型槽内设有v型块；所述的发射装置位于网带的上方，并通过底部的u型滑块安装于v型槽滑轨上，v型槽滑轨上设有v型槽，v型槽滑轨与两个对称分布的支撑杆连接，支撑杆与底座连接；所述的喷气管与软管连接，软管与分气管连接，分气管上安装有气阀，分气管与汇管连接，汇管与气泵连接。

所述的投球筒与发射筒的夹角为25度至35度。

所述的密封橡胶塞上设有拉手。

所述的发射筒、投球筒、喷气管及连接块为一体设计，其制作材料为塑料材质，发射筒右端的喷气管外圆周为封口设计，且发射筒右侧的喷气管伸出长度不小于10厘米，发射筒左端为敞开设计，且发射筒的内径比羽毛球的最大外径小1厘米至3厘米。

所述的紧定螺栓端部设有旋拧手柄。

所述的发射装置的数量不少于6个。

所述的u型滑块内的v型块与v型槽滑道的v型槽的形状一致。

所述的v型槽滑轨的长度不小于羽毛球网带的长度。

本发明的有益效果：结构设计合理，操作简单，训练变化多样，能够有效的训练运动员网前处理球的反应速度，大幅度提高训练水平和质量，生产成本低廉，易于大规模地推广和使用。通过调整每个发射筒的空间角度，进行不同角度网前吊球的训练，通过依次开启气阀实现不同位置的连续网前吊球训练，通过气阀开启的大小实现羽毛球的下落速度的控制，吊球训练变化多样。

附图说明：

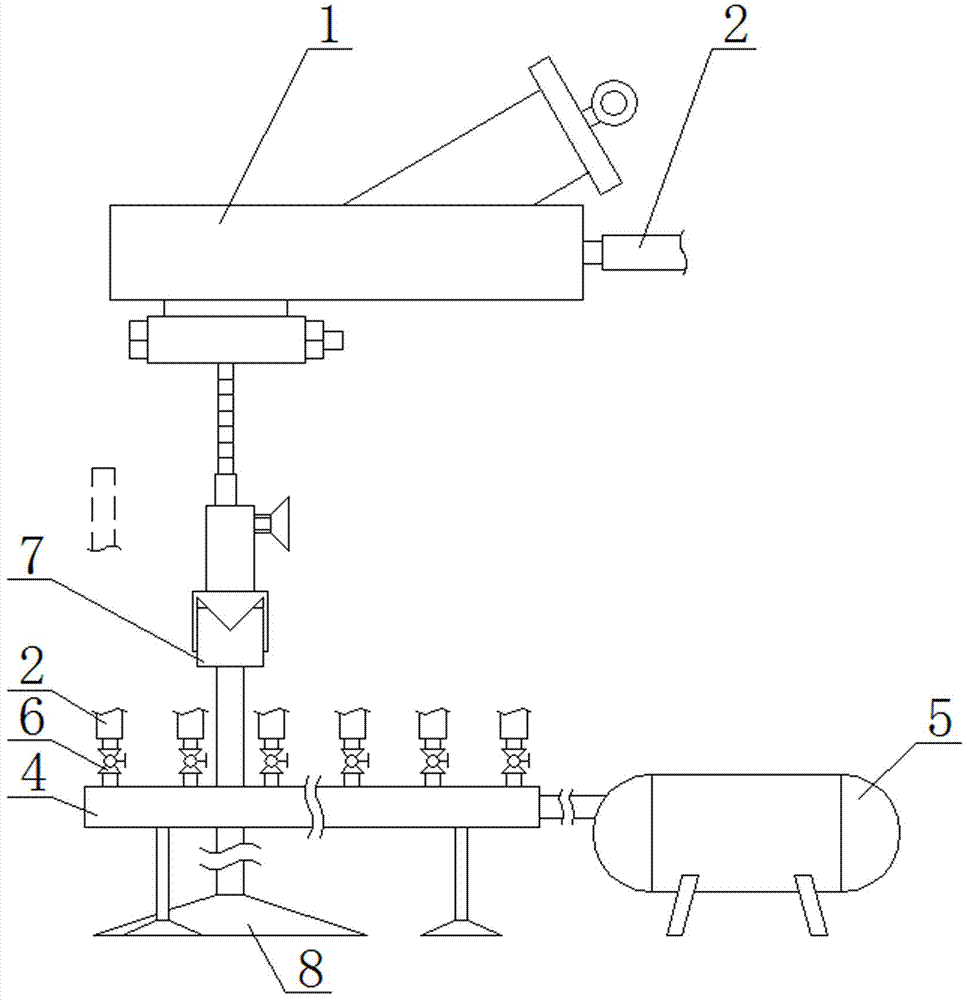

图1是本发明的结构示意图。

图2是图1的右视图。

图3是本发明中发射装置的结构示意图。

图4是图3的右视图

图5是本发明中v型槽滑道的结构示意图。

图6是本发明中发射筒的羽毛球发射示意图。

具体实施方式：

参照各图，一种用于羽毛球网前训练的训练装置的使用方法。

该训练装置的使用方法为：

步骤一、将v型槽滑道7放置在羽毛球训练场地的网带10前，根据训练要求选择发射装置1的数量，打开投球筒103上的密封橡胶塞104，将羽毛球分别通过投球筒103投入到发射筒101内，并盖好密封橡胶塞104；由于发射筒101的内径小于羽毛球的最大外径，在没有外力的作用下，羽毛球不会发生滑落现象。

步骤二、将喷气管105和分气管3通过软管2连接，连接处使用卡子固定，将发射装置1通过底部的u型滑块109安装于v型槽滑轨7上；通过滑动发射装置1，调整各个发射装置1之间的间距，以满足训练要求；松动紧定螺栓107通过调整四方调节杆112的位置调节发射筒101的高度，并拧紧紧定螺栓107进行固定限位；根据网前吊球的训练要求，通过蛇形管113调整每个发射筒101的空间角度，蛇形管113能够实现发射筒101纵横两面的空间角度的调整，不同空间角度的发射筒101能够完成不同角度网前吊球的挑球或接球等训练；按照发射筒101的顺序使用记号笔分别对相应的气阀6进行标记。

步骤三：启动气泵5，运动员按照训练要求站定接球位置，开始进行网前吊球的挑球或接球等处理球的训练；分别快速开关各个间隔发射筒101对应的导气软管2的气阀6；当打开某个发射筒101的气阀6时，压缩的空气通过软管2将发射筒101内的羽毛球顶出，模拟网前吊球，快速关闭该气阀6后打开另一个气阀6进行网前吊球的发射，依次快速开关不同的气阀6进行连续网前吊球的发射，实现网前吊球的挑球或接球等处理球训练；通过缓慢或快速打开气阀6实现羽毛球的发射速度的控制。

步骤四：当所有发射筒101内的羽毛球发射完后，重新将羽毛球投入到发射筒101内继续进行训练；另外，可将v型槽滑道7上摆满发射装置1，根据训练要求每轮间隔地发射一定数量的羽毛球，分几轮进行训练，保证训练的连续性；而且可以根据训练需要随时调整发射筒101的空间角度，提高训练质量。

技术特征：

技术总结
本发明属于体育设备技术领域，具体涉及一种用于羽毛球网前训练的训练装置。包括两个底座、气泵及发射装置，发射装置的发射筒顶部设有投球筒，投球筒端部设有密封橡胶塞，发射筒内设有喷气管；发射筒底部设有连接块，连接块位于连接座的凹槽内，连接座与蛇形管顶端连接，蛇形管底端与四方调节杆连接，并通过紧定螺栓锁紧固定，紧定螺栓与立柱螺纹连接，立柱底部与U型滑块连接，U型滑块的U型槽内设有V型块；发射装置位于网带的上方，并通过底部的U型滑块安装于V型槽滑轨上，V型槽滑轨上设有V型槽，V型槽滑轨与两个对称分布的支撑杆连接，支撑杆与底座连接；喷气管通过软管与分气管连接，分气管与汇管连接，汇管与气泵连接。

技术研发人员：王浩;李凯;殷晓丽;李微;黄新;唐赢;吕春双;韩亮;安佳;曲连珠
受保护的技术使用者：东北石油大学
技术研发日：2017.05.04
技术公布日：2017.07.14
