一种碰碰车体验设备的制作方法

本发明涉及一种儿童游乐设施，具体的说是一种娱乐用的空中飞跃模拟装置。

背景技术：

众所周知，幼儿教育也有广义和狭义之分，从广义上说，凡是能够影响幼儿身体成长和认知、情感、性格等方面发展的有目的的活动，如幼儿在成人的指导下看电视、做家务、参加社会活动等等。而在这些活动中，通过游玩方式对知识进行认知是最容易被儿童所认知的。

车辆是人类社会中最常用的一种交通工具，它可以正常的前进行驶、向后倒退以及转向，因此，在教育儿童认知车辆时，最好的办法就是应该让儿童通过游戏方式体现车辆的行驶的特性。

技术实现要素：

现为了让儿童更好地认知车辆，体现车辆的功能，本发明提出了一种娱乐用的空中飞跃模拟装置。

本发明所要解决的技术问题采用以下技术方案来实现：

一种碰碰车体验设备，包括固定支撑架，所述固定支撑架中心通过一圈滚珠旋转安装有旋转基座盘，所述旋转基座盘中心通过轴承连接有中心轴，所述中心轴3前端连接有转轮，所述转轮前端面上以偏心方式固装有三个凸出块，每个凸出块均铰接有连杆，所述连杆均在背离转轮的一端铰接有碰碰车，所述旋转基座盘上设有三对与碰碰车对应滑动配合的导轨，每一对导轨的两个滑动末端均安装有防护架，所述防护架上均安装有防护软垫。

所述中心轴中部安装有主齿轮，所述中心轴后端连接有电机，所述主齿轮啮合有分齿轮，所述分齿轮连接有传动轴，所述传动轴前端啮合有不完全齿轮，所述不完全齿轮啮合有焊接在旋转基座盘后端的大齿圈。大齿圈的中心与旋转基座盘中心相一致。

三个凸出块以转轮中心为中心呈环形均布。

每一对导轨的导向轨迹线与转轮中心相适配，所述电机固装在固定支撑架上。

本发明的特点是，能够让儿童体现到坐车前后行驶以及转向的乐趣，对儿童的成长以及智力的发展具有极大的促进作用。

本发明的有益效果是：

本发明不仅自动化程度高、控制使用方便、安全性能高、能够同步让多个儿童同时游玩。而且还能够让儿童在游玩中体现到车辆的运作方式，在让儿童进行嬉戏玩耍的基础上，更好地对车辆进行进一步认知，对儿童的成长以及智力的发展具有极大的促进作用。

附图说明

下面结合附图和实施例对本发明进一步说明。

图1为本发明的主视图；

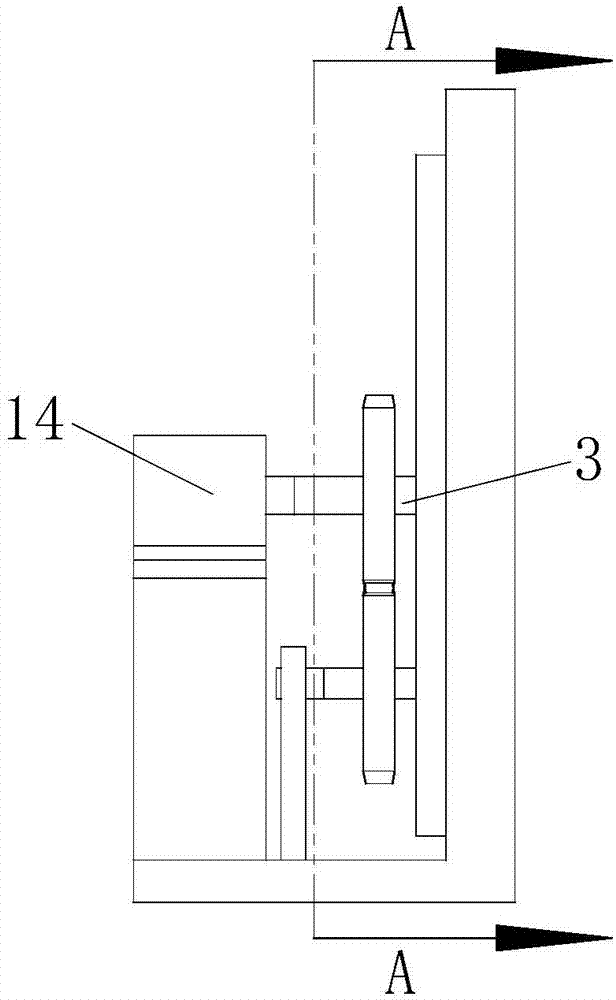

图2为本发明的部分左视图；

图3为图2的a-a剖视图；

图4为图1的ⅰ处局部放大图。

具体实施方式

为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面对本发明进一步阐述。

需注意的是，本发明为了便于描述，一切方位关系以图1的主视为标准，而在现实的安装布置中，需将本发明向后翻转90度安置在地面上，即重力方向为向后。

如图1至图4所示，一种碰碰车体验设备，包括固定支撑架1，所述固定支撑架1中心通过一圈滚珠旋转安装有旋转基座盘2，所述旋转基座盘2中心通过轴承连接有中心轴3，所述中心轴3前端连接有转轮4，所述转轮4前端面上以偏心方式固装有三个凸出块5，每个凸出块5均铰接有连杆6，所述连杆6均在背离转轮4的一端铰接有碰碰车7，所述旋转基座盘2上设有三对与碰碰车7对应滑动配合的导轨8，每一对导轨8的两个滑动末端均安装有防护架9，所述防护架9上均安装有防护软垫10。

所述中心轴3中部安装有主齿轮11，所述中心轴3后端连接有电机14，所述主齿轮11啮合有分齿轮12，所述分齿轮12连接有传动轴15，所述传动轴15前端啮合有不完全齿轮16，所述不完全齿轮16啮合有焊接在旋转基座盘2后端的大齿圈13。大齿圈13的中心与旋转基座盘2中心相一致。

三个凸出块5以转轮4中心为中心呈环形均布。

每一对导轨8的导向轨迹线与转轮4中心相适配，所述电机14固装在固定支撑架1上。

另外，每个碰碰车7内部均设有两个座位，本发明在使用前，为了安全保护，需在每个碰碰车7内部安装有安全带以及相应的防护装置，在游玩时，当三对儿童分别乘坐在三个碰碰车7内部并通过防护装置将游戏固定在碰碰车7内的座位上时，即可开始游玩。

游玩时，只需启动电机14带动中心轴3进行旋转，一方面，转轮4随着中心轴3同步旋转，通过连杆6的牵引作用，会使得碰碰车7在导轨8上进行来回往复式的滑移，在碰碰车7每次滑移至极限位置时，均会与防护软垫10产生轻微的碰撞，防护架9具有防止碰碰车7脱离导轨8的效果，安全性高。

其中，分齿轮12与主齿轮11的周长相等，每当碰碰车7在导轨8上进行一次来回滑移时，主齿轮11随同中心轴3旋转一圈，不完全齿轮16被旋转至与大齿圈13啮合，使得大齿圈13以及旋转基座盘2开始旋转，旋转一个额定的角度后，不完全齿轮16与大齿圈13旋转啮合脱离，旋转基座盘2停止转动，碰碰车7持续进行来回行驶滑移。

本发明的特点是，能够让儿童体现到坐车前后行驶以及转向的乐趣，对儿童的成长以及智力的发展具有极大的促进作用。

以上显示和描述了本发明的基本原理、主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明内。本发明要求保护范围由所附的权利要求书及其等效物界定。

技术特征：

技术总结
本发明涉及一种碰碰车体验设备，包括固定支撑架，固定支撑架中心通过一圈滚珠旋转安装有旋转基座盘，旋转基座盘中心通过轴承连接有中心轴，中心轴前端连接有转轮，转轮前端面上以偏心方式固装有三个凸出块，每个凸出块均铰接有连杆，连杆均在背离转轮的一端铰接有碰碰车，旋转基座盘上设有三对与碰碰车对应滑动配合的导轨，每一对导轨的两个滑动末端均安装有防护架，防护架上均安装有防护软垫。本发明能够让儿童在游玩中体现到车辆的运作方式，在让儿童进行嬉戏玩耍的基础上，更好地对车辆进行进一步认知，对儿童的成长以及智力的发展具有极大的促进作用。

技术研发人员：汪建文
受保护的技术使用者：芜湖思科生产力促进中心有限公司
技术研发日：2017.05.23
技术公布日：2017.08.22
