一种腿部拉伸健身器材及其使用方法与流程

本发明涉及健身器材领域，具体的说是一种腿部拉伸健身器材及其使用方法。

背景技术：

健身是时下关注度很高的主题，很多人都会利用业余时间通过健身来增强体质，为满足不同人不同层度的需要，健身器材也随之呈现多样化，劈叉涉及多个运动领域，是保持并提升身体柔韧性的一种常见锻炼方式，但是现在有关劈叉的健身器材较少，且劈叉器材脚踏板距离、角度不可控制，容易扭伤脚踝，一般就是通过同伴帮助按压腿部进行劈叉，单人练习就会困难的多甚至会有危险，本发明设计的腿部拉伸健身器材可以根据使用人的要求进行调节，且不需要他人的帮助，操作简单。

技术实现要素：

为了解决上述问题，本发明提供了一种腿部拉伸健身器材及其使用方法，该器材可以根据使用人身高以及裆部高度变化按比例计算，从而调节脚踏板角度，使用人踩在踏板上，根据自己需要操作调控箱上的按钮调节踏板之间距离，以继续向下劈叉。

本发明解决其技术问题所采用的技术方案是：一种腿部拉伸健身器材，包括支架、伸缩机构和调控箱。

所述的支架左右两侧分别设有挡板，挡板用来安装伸缩机构。

所述的伸缩机构数量为两个，分别安装在支架左右两端，伸缩机构设有套筒、卡盘、电机、螺纹圆柱、弹簧、伸缩杆、踏板、液压缸和液压杆；所述的套筒数量为两个，分别固定安装在支架左右两侧的挡板上，套筒外表面靠近面板一侧设有螺纹，螺纹用于套筒与卡盘配合；所述的卡盘在套筒外侧与套筒配合，卡盘可相对套筒平移；所述的电机数量为两个，两个电机分别安装在支架左右两侧，电机用于螺纹圆柱转动；所述的螺纹圆柱与电机的转轴固定连接，螺纹圆柱带动卡盘转动，使卡盘左右平移；所述的伸缩杆插入套筒内与套筒配合，伸缩杆可相对套筒平移，带动踏板移动，伸缩杆与卡盘靠近支架中间位置一端滑动连接，伸缩杆上设有固定盘和检测头；所述的固定盘设置在卡盘和液压缸之间，固定盘可限制弹簧在伸缩杆上靠近支架中间位置一端的移动，同时可以限制伸缩杆相对卡盘的移动；所述的检测头安装在伸缩杆靠近支架中间位置一端的下端面，检测头通过激光检测两个踏板之间的距离；所述的弹簧套在伸缩杆上，弹簧两端分别与卡盘和固定盘连接，弹簧可以在卡盘不进行平移时，使伸缩杆进行小距离的平移；所述的踏板中间位置与伸缩杆靠近支架中间位置一端铰接，踏板上端与液压杆铰接，踏板用来放置脚；所述的液压缸下端与伸缩杆铰接，液压缸上端与液压杆滑动连接，液压缸在调控箱的控制下与液压杆配合调节踏板的角度。

所述的调控箱安装在支架中间位置上方，调控箱形状为方形，调控箱可根据使用人身高以及两个踏板距离数据调节液压杆的伸缩，从而调节踏板的角度。

优选的，所述的踏板形状为l型，l型适合脚的放置。

一种腿部拉伸健身器材及其使用方法，包括以下步骤：

(a)使用人使用调控箱(3)上设置的按钮输入身高数据，调控箱(3)根据身高数据计算得出使用人腿长；

(b)使用人脚踏在踏板(27)上，操作调控箱(3)上的按钮，调控箱(3)控制电机(23)转动，电机(23)带动螺纹圆柱(24)转动，螺纹圆柱(24)带动卡盘(22)转动，使卡盘(22)转动过程中相对套筒(21)向远离支架(1)中间一侧平移，固定盘(261)限定两者相对移动的极限位置，与伸缩杆(26)铰接的踏板(27)向远离支架(1)中间一侧平移，两个踏板(27)之间距离变大；

(c)劈叉过程中，两个踏板(27)之间距离不断变化，两个检测头(262)通过激光测量两个踏板(27)之间距离，并将数据传输至调控箱(3)，调控箱(3)结合步骤(a)中的腿长数据和步骤(b)中两个踏板(27)之间的距离，并通过三角函数计算出使用人此时脚部的倾斜角度，然后通过调节液压杆(29)调节踏板(27)的角度使该角度与使用者脚部的倾角相等；

(d)结束劈叉，可再次操作调控箱(3)上的按钮，各部件运动方向与步骤(b)中的运动相反。

本发明的有益效果是：本发明提供了一种腿部拉伸健身器材及其使用方法，使用前使用人操作调控箱上的按钮输入身高数据，调控箱根据身高数据按比例计算出使用人的腿长,两个检测头通过激光测量两个踏板之间的距离，调控箱结合腿长数据和踏板之间的距离并使用三角函数计算使用人脚面的倾斜角度，进而对踏板角度进行调节，这样可避免使用人脚扭伤的情况，使用人通过操作调控箱上的按钮控制电机的转动，电机带动卡盘左右平移，伸缩杆可相对卡盘平移，固定盘限定两者相对移动的极限位置，伸缩杆和卡盘之间设有弹簧，在卡盘停止平移时，两个踏板之间的距离不会发生大的变化，弹簧可使踏板发生小距离的平移，从而让使用人挑战自己劈叉的极限。

附图说明

下面结合附图和实施例对本发明进一步说明。

图1是本发明的一种腿部拉伸健身器材及其使用方法的结构示意图；

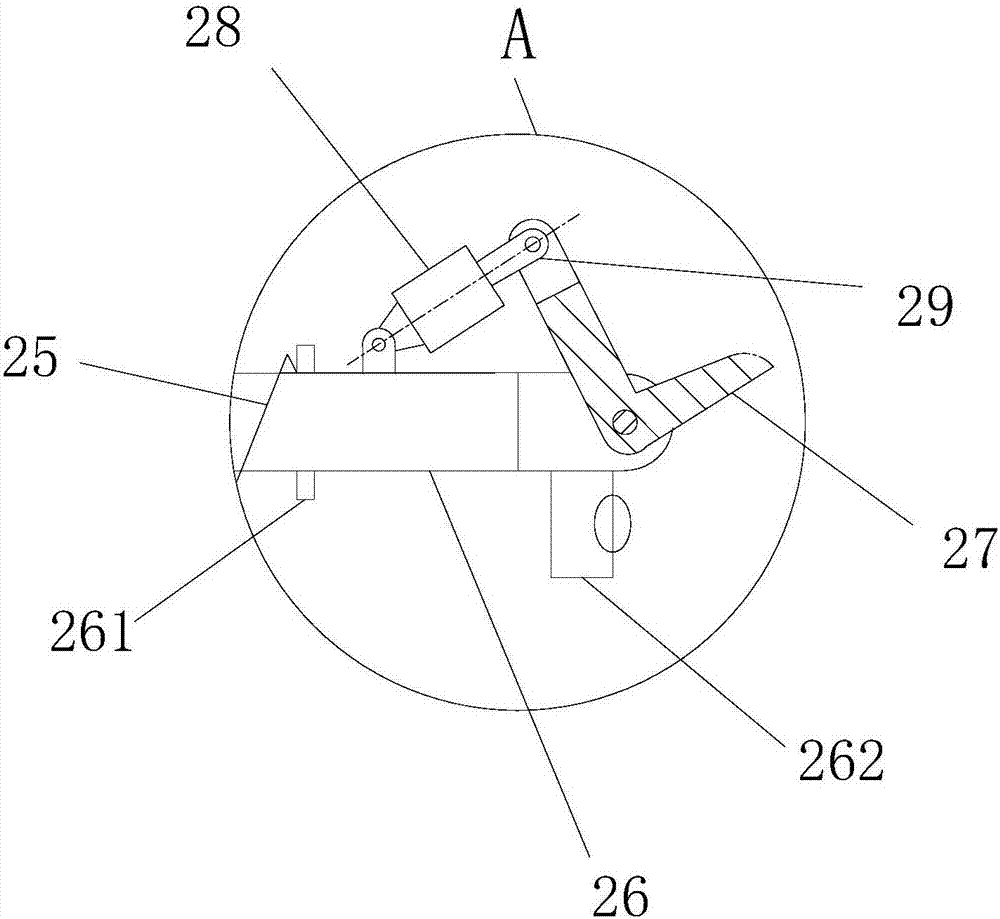

图2是本发明图1的a部分放大图；

图中：支架1、伸缩机构2、调控箱3、套筒21、卡盘22、电机23、螺纹圆柱24、弹簧25、伸缩杆26、踏板27、液压缸28、液压杆29、固定盘261、检测头262。

具体实施方式

为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本发明。

如图1所示，本实施例的一种腿部拉伸健身器材及其使用方法，包括支架1、伸缩机构2和调控箱3。

如图1所示，所述的支架1左右两侧分别设有挡板11，挡板11用来安装伸缩机构2。

如图1、图2所示，所述的伸缩机构2数量为两个，分别安装在支架1左右两端，伸缩机构2设有套筒21、卡盘22、电机23、螺纹圆柱24、弹簧25、伸缩杆26、踏板27、液压缸28和液压杆29；所述的套筒21数量为两个，分别固定安装在支架1左右两侧的挡板11上，套筒21外表面靠近面板3一侧设有螺纹，螺纹用于套筒21与卡盘22配合；所述的卡盘22在套筒21外侧与套筒21配合，卡盘22可相对套筒21平移；所述的电机23数量为两个，两个电机23分别安装在支架1左右两侧，电机23用于螺纹圆柱24转动；所述的螺纹圆柱24与电机23的转轴固定连接，螺纹圆柱24带动卡盘22转动，使卡盘22左右平移；所述的伸缩杆26插入套筒21内与套筒21配合，伸缩杆26可相对套筒21平移，带动踏板27移动，伸缩杆26与卡盘22靠近支架1中间位置一端滑动连接，伸缩杆26上设有固定盘261和检测头262；所述的固定盘设置在卡盘22和液压缸28之间，固定盘261可限制弹簧25在伸缩杆26上靠近支架1中间位置一端的移动，同时可以限制伸缩杆26相对卡盘22的移动；所述的检测头262安装在伸缩杆26靠近支架1中间位置一端的下端面；所述的弹簧25套在伸缩杆26上，弹簧25两端分别与卡盘22和固定盘261连接，弹簧25可以在卡盘22不进行平移时，使伸缩杆26进行小距离的平移；所述的踏板27中间位置与伸缩杆26靠近支架1中间位置一端铰接，踏板27上端与液压杆29铰接，踏板27形状为l型，l型适合脚的放置；所述的液压缸28下端与伸缩杆26铰接，液压缸28上端与液压杆29滑动连接，液压缸28在调控箱4的控制下与液压杆29配合调节踏板27的角度。

如图1所示，所述的调控箱3安装在支架1中间位置上方，调控箱3形状为方形，调控箱3可根据使用人身高和裆部高度变化调节液压杆29的伸缩，从而调节踏板27的角度。

本实施例的一种腿部拉伸健身器材及其使用方法，锻炼前使用人操作调控箱3上的按钮输入身高数据，调控箱3根据身高数据按比例计算出使用人的腿长，使用人脚踏在踏板27上，操作调控箱3上的按钮控制电机23的转动，电机23带动螺纹圆柱24转动，螺纹圆柱24带动卡盘22转动，使卡盘22转动过程中相对套筒21向远离支架1中间一侧平移，伸缩杆26可相对卡盘22平移，固定盘261限定两者相对移动的极限位置，与伸缩杆26铰接的踏板27向远离支架1中间一侧平移，两个踏板27之间距离变大，伸缩杆26和卡盘22之间设有弹簧25，在卡盘22停止平移时，两个踏板27之间的距离不会发生大的变化，弹簧25可使踏板27发生小距离的平移，从而让使用人挑战自己劈叉的极限，使用过程,两个检测头262通过激光测量两个踏板27之间的距离，调控箱3结合腿长数据和踏板27之间的距离并使用三角函数计算使用人脚面的倾斜角度，进而通过控制液压杆29对踏板27角度进行调节，劈叉结束时，使用人再次操作调控箱3上的按钮，各部件运动方向与以上过程相反，两个踏板27之间距离减小。

以上显示和描述了本发明的基本原理、主要特征和优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施方式和说明书中的描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入本发明要求保护的范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
