一种具有按摩能力的太空漫步机的制作方法

本发明属于体育器材技术领域，具体的说，涉及一种具有按摩能力的太空漫步机。

背景技术：

体育器材是竞技体育比赛和健身锻炼所使用的各种器械、装备及用品的总称。体育器材与体育运动相互依存，相互促进，体育运动的普及和运动项目的多样化使体育器材的种类、规格等都得到发展。同样，质量优良、性能稳定、安全可靠的体育器材不但可以保证竞技比赛在公正和激烈的情况下进行，而且还为促进运动水平的提高创造了必要的物质条件。人体是各器官系统构成的有机整体，进行体育活动时，看起来好像只有肌肉在活动，其实身体的呼吸、血液循环等器官都在参加活动，并且都要由大脑皮层来指挥协调。做准备活动正是为了提高大皮层神经细胞的兴奋，准备活动还能使体温略为升高，使肌肉、肌腱都处于良好的状态，弹性、伸展性都很好，不至于因为突然收缩而拉伤或撕裂，这在冬天尤其重要。

太空漫步机是一种体育健身器材，人双手握把，两脚分踏于左右踏板上，两脚前后交替自然摆动，进行漫步动作可以锻炼下肢肌肉力量灵活性，促进心脑血管系统及心肺呼吸系统的健康；但目前的太空漫步机不具备按摩功能。

在公开号为cn201791317u的专利文件中，公开了一种太空漫步机，包括摇臂、脚踏和扶手，所述摇臂为伸缩式，所述脚踏表面包裹有橡胶保护体，所述扶手表面套接有塑料橡胶套管。该实用新型结构合理，使用方便，适于更多的人来使用。伸缩式摇臂适合高矮不同的人使用；踏板表面包裹有橡胶保护层，即使不注意撞到踏板，也不会担心受伤，小孩也可放心的去玩；扶手上套接的塑料橡胶套管具有按摩手部的作用。

但上述太空漫步机只能按摩手部，通过塑料橡胶套管按摩手部，其按摩效果也不佳，所以需要一种具有按摩能力的太空漫步机来解决上述问题。

技术实现要素：

本发明为了克服上述现有技术中的不足，提供了一种具有按摩能力的太空漫步机，结构简单，能有效地按摩足部，能一边锻炼下肢，一边按摩足部，十分方便。

本发明提供了一种具有按摩能力的太空漫步机，包括两根立在地面上的竖杆，两根竖杆相对侧分别设有横杆，任一横杆上均转动套接有接头，接头下方设有活动杆；两根活动杆相对侧的下方分别设有连接块，两个连接块相对侧分别设有足部踏板；

足部踏板内设有足部容纳腔，足部容纳腔顶面设有多个喷气喷头，所述多个喷气喷头与一输气通道连接，输气通道依次穿过足部踏板、连接块、活动杆、接头与一软管连接，软管位于接头上方；

两根竖杆一侧均设有连接杆，两根连接杆杆头连接有一手握杆。

作为优选，接头呈圆环状且通过轴承与横杆转动连接。

作为优选，输气通道在接头内且呈环状。

作为优选，足部容纳腔底面上设有用于按摩脚板的凸块。

作为优选，凸块呈半球状。

作为优选，足部容纳腔底面设有多个排气孔。

作为优选，软管穿过对应的竖杆与一空气压缩机连接。

作为优选，横杆截面呈圆状且直径为接头直径的三分之二。

本发明的提供了一种具有按摩能力的太空漫步机，结构简单，能有效地按摩足部，能一边锻炼下肢，一边按摩足部，十分方便，有益效果具体如下：

（1）、足部塞入到足部容纳腔内，手扶在手握杆上，然后前后交替自然摆动，能有效地锻炼下肢肌肉力量灵活性；足部塞入到足部容纳腔内进行摆动，能有效地保证足部不会从足部踏板上滑落；

（2）、高压空气可通过软管进入到输气通道，然后从喷气喷头对足部进行高压气体喷射，达到对足部按摩的目的；

（3）、软管位于接头的上方，这使得活动杆的摆动过程不会影响到软管，保护软管的安全性；

（4）、凸块的设置有利于对脚板的按摩；排气孔的设置有利于气体的排除，同时也有利于排水。

附图说明

附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。在附图中：

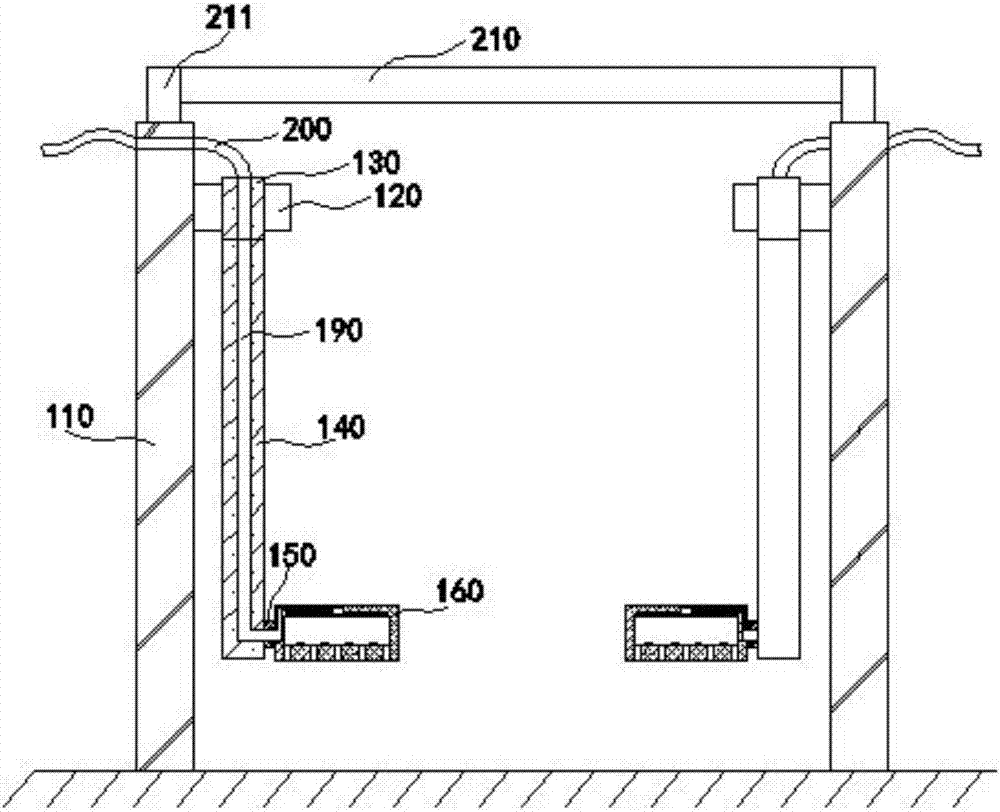

图1是本发明实施例1中一种具有按摩能力的太空漫步机的结构示意图；

图2是本发明实施例1、2中一种具有按摩能力的太空漫步机的接头左视示意图；

图3是本发明实施例1、2中一种具有按摩能力的太空漫步机的足部踏板结构放大图；

图4是本发明实施例2中一种具有按摩能力的太空漫步机的结构示意图。

图中标记为：

110、竖杆，120、横杆；130、接头；140、活动杆；150、连接块；160、足部踏板；170、足部容纳腔；180、喷气喷头；190、输气通道；200、软管；210、手握杆；211、连接杆；220、凸块；230、排气孔；240、固定杆。

具体实施方式

下面结合具体实施例，进一步阐述本发明。这些实施例仅用于说明本发明而不用于限制本发明的范围。在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设有”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

需要说明，本发明实施例中所有方向性指示（诸如上、下、左、右、前、后……）仅用于解释在某一特定姿态（如附图所示）下各部件之间的相对位置关系、运动情况等，如果该特定姿态发生改变时，则该方向性指示也相应地随之改变。

另外，在本发明中如涉及“第一”、“第二”等的描述仅用于描述目的，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。在本发明的描述中，“多个”的含义是至少两个，例如两个，三个等，除非另有明确具体的限定。

实施例1

如图1、图2和图3所示，为本实施例的一种具有按摩能力的太空漫步机，包括两根立在地面上的竖杆110，两根竖杆110相对侧分别设有横杆120，任一横杆120上均转动套接有接头130，接头130下方设有活动杆140；两根活动杆140相对侧的下方分别设有连接块150，两个连接块150相对侧分别设有足部踏板160；

足部踏板160内设有足部容纳腔170，足部容纳腔170顶面设有多个喷气喷头180，所述多个喷气喷头180与一输气通道190连接，输气通道190依次穿过足部踏板160、连接块150、活动杆140、接头130与一软管200连接，软管200位于接头130上方；

两根竖杆110一侧均设有连接杆211，两根连接杆211杆头连接有一手握杆210。

足部塞入到足部容纳腔170内，手扶在手握杆210上，然后前后交替自然摆动，能有效地锻炼下肢肌肉力量灵活性；高压空气可通过软管200进入到输气通道190，然后从喷气喷头180对足部进行高压气体喷射，达到对足部按摩的目的；软管200位于接头130的上方，这使得活动杆140的摆动过程不会影响到软管200，保护软管200的安全性，同时也保障活动杆140摆动不受影响；本实施例中，脱鞋进入到足部容纳腔170内，按摩效果更佳。

本实施例中，接头130呈圆环状且通过轴承与横杆120转动连接。

接头130呈圆环状且通过轴承与横杆120转动连接，这使得接头130能灵活地在横杆120上转动，方便活动杆140的摆动。

本实施例中，输气通道190在接头130内且呈环状。

输气通道190在接头130内且呈环状，这能保障气体输送的通畅性。

本实施例中，足部容纳腔170底面上设有用于按摩脚板的凸块220。

凸块220的设置有利于对脚板的按摩。

本实施例中，凸块220呈半球状。

凸块220呈半球状，这能达到较佳地按摩作用。

本实施例中，足部容纳腔170底面设有多个排气孔230。

排气孔230的设置有利于气体的排除，同时也有利于排水。

本实施例中，软管200穿过对应的竖杆110与一空气压缩机连接。

软管200穿过对应的竖杆110并由竖杆110固定，这能有效地固定软管200的位置，空气压缩机能制备出高压空气。

本实施例中，横杆120截面呈圆状且直径为接头130直径的三分之二。

横杆120截面呈圆状且直径为接头130直径的三分之二，这能保证接头130良好的稳定性。

实施例2

如图2、图3和图4所示，为本实施例的一种具有按摩能力的太空漫步机，包括两根立在地面上的竖杆110，两根竖杆110相对侧分别设有横杆120，任一横杆120上均转动套接有接头130，接头130下方设有活动杆140；两根活动杆140相对侧的下方分别设有连接块150，两个连接块150相对侧分别设有足部踏板160；

足部踏板160内设有足部容纳腔170，足部容纳腔170顶面设有多个喷气喷头180，所述多个喷气喷头180与一输气通道190连接，输气通道190依次穿过足部踏板160、连接块150、活动杆140、接头130与一软管200连接，软管200位于接头130上方；

两根竖杆110底端之间连接有一固定杆240，固定杆240由实心不锈钢制作且位于地面下；

两根竖杆110一侧均设有连接杆211，两根连接杆211杆头连接有一手握杆210。

本实施例中，接头130呈圆环状且通过轴承与横杆120转动连接。

本实施例中，输气通道190在接头130内且呈环状。

本实施例中，足部容纳腔170底面上设有用于按摩脚板的凸块220。

本实施例中，凸块220呈半球状。

本实施例中，足部容纳腔170底面设有多个排气孔230。

本实施例中，软管200穿过对应的竖杆110与一空气压缩机连接。

本实施例中，横杆120截面呈圆状且直径为接头130直径的三分之二。

本实施例与实施例1的区别在于：增加了固定杆240，而固定杆240的设置能增加两根竖杆110之间的稳定，防止多次使用后竖杆110变歪，提高太空漫步机的质量和使用寿命。

以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
