一种杠铃护肩装置的制作方法

本实用新型属于体育防护器材领域，涉及一种杠铃护肩装置。

背景技术：

现有技术中，一般采用把高回弹泡沫直接加装到杠铃的杠杆上，长期使用后泡沫容易吸收人体汗液产生异味，并且泡沫容易在作用力过大时脱离杠杆，造成保护不当的情况；因此有厂家想到在护肩外层增加吸水性强的外套，以方便拆洗，但外套脱离护肩泡沫容易丢失，并且在使用中容易摩擦移位；在护肩泡沫或者护肩外套上加设绑带进行捆绑固定，但绑带在使用中位置突出，产生不舒服的感受。

技术实现要素：

本实用新型所解决现有技术中存在的技术问题是：护肩装置在使用中脱离、打滑、移位等问题，并且在使用后不好清洁的问题。

本实用新型为解决其技术问题所采用的技术方案是：

一种杠铃护肩装置，由硅胶层、高回弹海绵层、潜水棉层构成，所述高回弹海绵层为沿轴向设有开口的圆筒状结构，硅胶层胶合在高回弹海绵层的内层上，高回弹海绵层上有潜水棉层包裹，潜水棉层连接在高回弹海绵层的开口处。

进一步，所述高回弹海绵层的长度为46cm，直径8cm，壁厚2.5cm。

进一步，所述高回弹海绵层中心部位下凹，下凹区域长度为15cm。

进一步，所述潜水棉层有两个，分别包裹在高回弹海绵层的两端，潜水棉层的长度为15cm，宽度为27cm，且沿长度方向的两端相应的缝制长度为15cm、宽度为2cm的魔术贴。

进一步，所述高回弹海绵层完全被潜水棉层包裹，潜水棉层的长度为46cm，宽度为27cm，且沿长度方向的两端相应的缝制长度为46cm、宽度为2cm的魔术贴。

本实用新型与现有技术相比所具有的有益效果是：硅胶层的设置防止了护肩装置在使用中打滑、移位的情况出现，潜水棉层的设置，起到加固稳定护肩装置，可对容易潜水棉层清洗，以防止异味产生。

附图说明

图1为本实用新型所述高回弹海绵层的结构示意图。

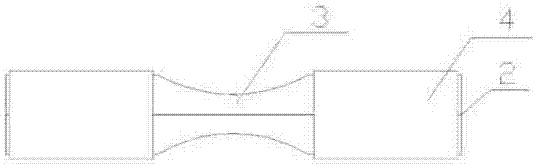

图2为本实用新型所述潜水棉层部分包裹示意图。

图3为本实用新型所述潜水棉层展开示意图。

图4为本实用新型剖面结构示意图。

图5为本实用新型剖面结构示意图。

图6为本实用新型所述潜水棉层全包裹状态示意图。

图7为本实用新型所述潜水棉层展开示意图。

具体实施方式

如图4和图5所示，一种杠铃护肩装置由硅胶层6、高回弹海绵层1、潜水棉层4构成，潜水棉层4连接在高回弹海绵层1的开口2处，或者潜水棉层4与高回弹海绵层1不连接而直接包裹在高回弹海绵层上，如图1-3所示，高回弹海绵层1为沿轴向设有开口2的圆筒状结构，硅胶层6胶合在高回弹海绵层1的内层上，高回弹海绵层1上有潜水棉层4包裹，所述高回弹海绵层1的长度为46cm，直径8cm，壁厚2.5cm，高回弹海绵层中心部位下凹，下凹区域3长度为15cm。

如图2和图3所示，所述潜水棉层4有两个，分别包裹在高回弹海绵层的两端，潜水棉层的长度为15cm，宽度为27cm，且沿长度方向的两端相应的缝制长度为15cm、宽度为2cm的魔术贴5。

如图6和图7所示，所述高回弹海绵层完全被潜水棉层包裹，潜水棉层的长度为46cm，宽度为27cm，且沿长度方向的两端相应的缝制长度为46cm、宽度为2cm的魔术贴。

使用时，需要把杠铃的杠杆从高回弹海绵层的开口装入到高回弹海绵层内，调整位置至杠杆的中间位置，并且使得硅胶层紧贴在杠杆表面，硅胶层增大了护肩装置与杠杆间的摩擦力，以防出现打滑或者移位的情况出现，然后把潜水棉层包裹在高回弹海绵层上，并通过两个端部的魔术贴进行封口，封口时施加一定的外力，使得潜水棉层紧贴高回弹海绵层，并牢固的包裹在高回弹海绵层上面，使得高回弹海绵层更加紧固的安装在杠杆上，结束使用后，可对潜水棉层进行清洗，以防止异味的产生。
