多功能俯卧撑支架的制作方法

本实用新型涉及一种健身器材，尤其涉及一种多功能俯卧撑支架。

背景技术：

随着我国人民生活水平的不断提高，人们对健康越来越重视，其中俯卧撑支架是一种比较简易的健身器材，但是现有的俯卧撑支架功能单一，无法满足人们健身的需求，现有技术中有对俯卧撑支架进行完善的技术方案，比如：申请号2013201440141，申请日2013-03-27的俯卧撑架增加了通过手握握柄旋转锻炼手腕的功能、申请号2015209792453 ，申请日2015-12-01的俯卧撑板增加了两个俯卧撑支架的距离调节功能，上述两种俯卧撑架增加的功能不够实用、而且因制造成本较高，制约了其推广和应用。

技术实现要素：

本实用新型的目的在于提供一种多功能俯卧撑支架，既可以进行俯卧撑运动，也可以当做哑铃进行健身，而且在使用过程中，两个支架不易打滑，并且能发出振动，为健身达人提供了更高难度的锻炼方式。

本实用新型是这样实现的，它包括支架、重块、振动马达，支架顶部和底部设有用于缓冲的泡棉，其特征在于，支架底部设有两块重块，重块由泡棉包裹，支架内腔中设有振动马达和充电电池，充电电池连接振动马达和设在支架外壁上的充电接口，振动马达连接设在支架外壁上的开关。

所述重块底部设有增加摩擦力的防滑花纹，用于增加支架与地面的摩擦力。

所述重块为等腰梯形，使得支架与地面的接触面积增大，从而使得支架不易打滑，同时由于重块为等腰梯形，所以使得重块的重量得到增加。

所述支架弯曲处设有泡棉，防止用户被碰伤。

本实用新型的技术效果是：既可以进行俯卧撑运动，也可以当做哑铃进行健身，而且使用过程，两个俯卧撑支架不易打滑，并且能发出振动，为健身达人提供了更高难度的锻炼方式。

附图说明

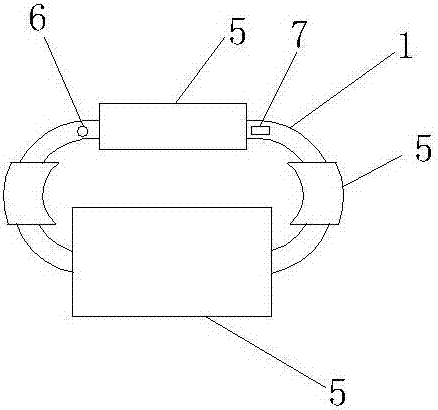

图1为本实用新型的主视图。

图2为本实用新型的右视图。

图3为本实用新型电路连接的方框图。

在图中，1、支架，2、重块，3、振动马达，4、充电电池，5、泡棉，6、开关，7、充电接口。

具体实施方式

结合图1-3来具体说明本实用新型，多功能俯卧撑支架，它包括支架1、重块2、振动马达3，支架顶部和底部设有用于缓冲的泡棉，支架底部设有重块，重块由泡棉5包裹，支架内腔中设有振动马达和充电电池4，充电电池连接振动马达和设在支架外壁上的充电接口7，振动马达连接设在支架外壁上的开关6。

所述重块底部设有增加摩擦力的防滑花纹，用于增加支架与地面的摩擦力。

所述重块为等腰梯形，使得支架与地面的接触面积增大，从而使得支架不易打滑，同时由于重块为等腰梯形，所以使得重块的重量得到增加。

所述支架弯曲处设有泡棉，防止用户被碰伤。

使用前，用户需要将充电器连接充电接口7给充电电池4充电；当用户需要进行俯卧撑时，将重块2的底部与地面接触，由于重块2为等腰梯形、重块2底部设有防滑花纹，所以用户将手掌握住支架1顶部时，两个支架1不易打滑，用户可以安全方便进行俯卧撑运动；当用户需要进行哑铃健身时，握紧支架1顶部，将支架1举起即可进行各种各样哑铃的健身动作，在这个过程中，支架1弯曲部的泡棉5可以起到保护用户手掌的作用；当用户感觉力量训练已经足够，可以通过开关6将振动马达3开启，使得支架1随着振动马达3开始振动，增加用户做俯卧撑运动、哑铃时的难度，使得用户在锻炼力量的同时可以增加对平衡度的掌握。

以上所述的实施例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的范围进行限定，在不脱离本实用新型设计精神的前提下，本领域普通技术人员对本实用新型的技术方案作出的各种变形和改进，均应落入本实用新型权利要求书确定的保护范围内。
