一种儿童组合攀爬架的制作方法

本实用新型涉及儿童娱乐器材领域，尤其涉及一种儿童组合攀爬架。

背景技术：

攀爬架是儿童的娱乐嬉戏的常用娱乐设备，儿童在娱乐的同时能够锻炼身体，在娱乐场或者是公园到处可见儿童在玩耍。现有的攀爬架结构和功能单一，可玩性不强，锻炼效果也较差。

技术实现要素：

针对以上问题，本实用新型设计了一种儿童组合攀爬架，以解决现有儿童娱乐器材娱乐性较差的问题。

本实用新型的技术方案是：该攀爬架由若干根支撑杆组成方形框架结构，攀爬架前侧的支撑杆上吊装有双斜面攀爬网，双斜面攀爬网通过多跟吊绳固定在支撑杆上，攀爬架的另外三侧面上依次设置有攀爬墙、吊环和网墙。

作为优选，双斜面攀爬网由多根横向网绳和纵向网绳组成的网状形结构。

作为优选，攀爬网中间处的横向网绳和纵向网绳之间通过十字型联结器连接，攀爬网两外侧的横向网绳和纵向网绳通过T字型联结器连接。

作为优选，十字型联结器包括上端部和下端部，上端部可相对下端部转动，所述上端部和下端部上分别设置有可穿接网绳的穿孔。

作为优选，十字型联结器和T字型联结器分别设置有用于紧固网绳螺钉。

作为优选，网墙包括若干竖向设置的网绳和在网绳底部横向垂直于网绳设置的连接绳，网绳和连接绳之间通过T字型联结器连接。

作为优选，吊绳底部与双斜面攀爬网之间通过T字型联结器连接。

本实用新型的有益效果是：本实用新型的儿童组合攀爬架，通过分别设置了双斜面攀爬网、攀爬墙、吊环和网墙的多种娱乐设施，功能多样，可玩性强；攀爬网的横向网绳和纵向网绳之间通过十字型联结器和T字型联结器连接，固定稳定，并且还可以根据需要变换横向网绳和纵向网绳的连接角度，变换出不同的网状结构，更能吸引儿童进行玩耍。

附图说明

图1为本实用新型的结构示意图。

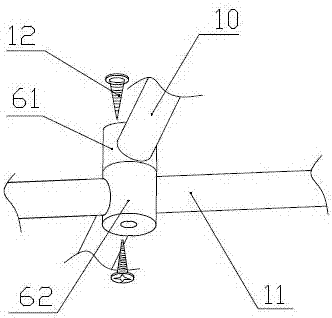

图2为本实用新型十字型联结器的结构示意图。

图3为本实用新型T字型联结器的结构示意图。

图中：1支撑杆，2吊环，3吊绳，4T字型联结器，5攀爬网，6十字型联结器，7连接绳，8网绳，9攀爬墙，10纵向网绳，11横向网绳，12螺钉。

具体实施方式

下面结合附图和实施例对本实用新型作进一步说明。

如图1-3所示，本实用新型的攀爬架由若干根支撑杆1组成方形框架结构，攀爬架前侧的支撑杆1上吊装有双斜面攀爬网5，双斜面攀爬网5通过多跟吊绳3固定在支撑杆1上，吊绳3底部与双斜面攀爬网5之间通过T字型联结器4连接。攀爬架的另外三侧面上依次设置有攀爬墙9、吊环2和网墙。

双斜面攀爬网5由多根横向网绳11和纵向网绳10组成的网状形结构。攀爬网5中间处的横向网绳11和纵向网绳10之间通过十字型联结器6连接，攀爬网5两外侧的横向网绳11和纵向网绳10通过T字型联结器4连接，通过十字型联结器6和T字型联结器4将网绳进行连接，安装方便，调节和更换也较为方便。

十字型联结器6包括上端部61和下端部62，上端部61可相对下端部62转动，横向网绳11和纵向网绳10通过可转动的上端部61和下端部62连接，可根据需要将网状结构变换形状，如将网格设置成方形或者菱形。

上端部61和下端部62上分别设置有可穿接网绳的穿孔，十字型联结器6和T字型联结器4分别设置有用于紧固网绳螺钉12，使用螺钉12固定后使的攀爬网结构更加稳定。

网墙包括若干竖向设置的网绳8和在网绳8底部横向垂直于网绳设置的连接绳7，网绳8和连接绳7之间通过T字型联结器4连接。

以上所述仅是本实用新型的优选实施方式，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进，这些改进也应视为本实用新型的保护范围。
