拉拉车的制作方法

本实用新型涉及一种儿童使用的拉拉车。

背景技术：

随着人们生活水平的提高，儿童的拉拉车需求越来越大，但是中国专利公开号201799109U专利所申请的拉拉车结构单一，不能吸引儿童，缺少拉拉车带来的趣味性。

技术实现要素：

针对上述问题，本实用新型提供了一种在儿童拉动时会摆动的的拉拉车。为了达到上述目的，本实用新型为一种拉拉车，至少两对车轮在车体下部通过车轮轴与车体连接，其特征在于：拉拉车车体上设置有装饰物，车体上设置有驱动装饰物摆动的摇摆装置。

进一步地，所述摇摆装置包括：车轮轴，所述车轮轴两端与车轮固接，车轮轴中部设有S形段；摆动轴，所述摆动轴上端从车体下部向上穿过车体与所述装饰物连接，下端设有开口向下U或O形头；所述S形段穿设在U或O形头内；所述车轮带动车轮轴转动时，所述S形段驱动所述U或O形头摆动。

进一步地，所述摇摆装置包括：车轮轴，所述车轮轴两端与车轮固接，车轮轴中部设有U形段；摆动轴，所述摆动轴上端从车体下方向上穿过车体与所述装饰物连接，下端设有L形导杆；长导杆，所述长导杆两端设有铰链；所述U形段的水平段与所述L形导杆通过所述长导杆旋转连接；所述车轮带动车轮轴转动时，所述U形段驱动所述长导杆摆动，所述长导杆带动所述L形导杆摆动。

进一步地，还包括羽翼装置，所述羽翼装置包括：一对羽翼，所述羽翼尾端用铰链分别连接车体两侧；连杆，所述连杆旋转连接在车轮上，所述连杆和车轮的连接点与车轮圆心间隔设置；所述羽翼中部用铰链连接所述连杆；当所述车轮转动时，所述车轮通过所述连杆驱动所述羽翼摆动。

进一步地，还包括发声装置，所述发声装置包括：设置在车体侧壁或底板上的空腔、覆盖在空腔上的发生物以及用于敲击发声薄片的弹性敲击杆。

进一步地，所述发声装置还包括车轮轴，所述车轮轴两端与车轮固接，车轮轴中部设有U形段；所述弹性敲击杆呈S形，所述弹性敲击杆一端与车体固接，另一端端点位于所述U形段旋转轨迹所确定的圆柱空间内部；所述车轮带动所述U形段转动，所述U形水平段在接触所述弹性敲击杆时，带动敲击杆上升，上升到敲击杆接触不到所述U形水平段时，敲击杆下落，敲击所述空腔上面的所述发声薄片，发出声音。

本实用新型拉拉车在儿童使用拉拉车的时候，增多了拉拉车与儿童的互动，增加了趣味性，使其能愉悦儿童。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型的车底结构示意图。

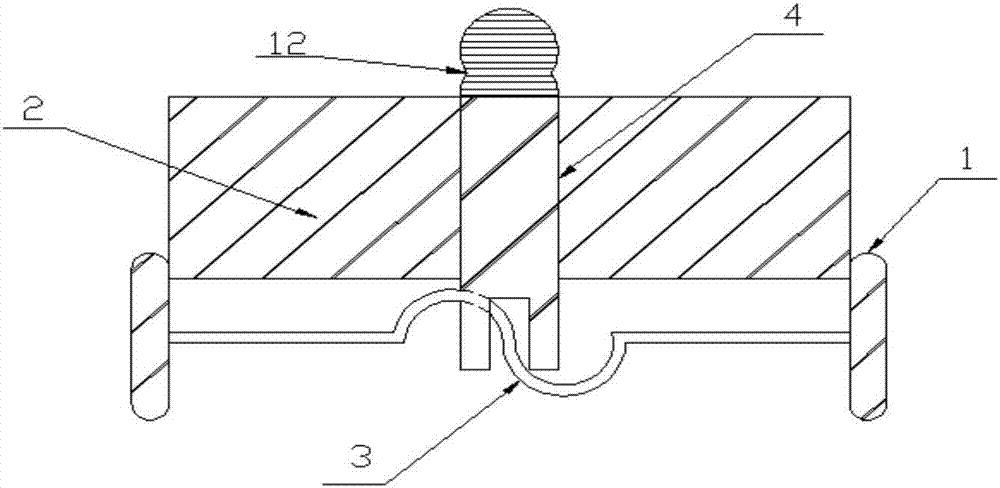

图2是拉拉车第一个实施例的摇摆装置剖视图。

图3是拉拉车第二实施例的摇摆装置结构图。

图4是拉拉车第三个实施例羽翼装置的结构图。

图5是拉拉车第四个实施例的发声装置结构图。

图6是图5的剖视图。

图中1.车轮，2.车体，3.车轮轴(中段为S形)，4.摆动轴(下端为U或O形头)，5.发声薄片，6.弹性敲击杆，7.空腔，8.车轮轴(中段为U形)，9.摆动轴(下端为L形导杆)，10.羽翼，11.长导杆，12.装饰物，13.连杆。

具体实施方式

下面结合说明书附图对本实用新型做进一步的描述。

实施例1

如图1所示，本实施例的拉拉车车体上设置有装饰物12，车体2上设置有驱动装饰物摆动的摇摆装置。

如图2所示，所述摇摆装置包括：中段为S形车轮轴3、下端为U或O形头摆动轴4，所述车轮轴3两端与车轮1固接，车轮轴3中部设有S形段；所述摆动轴4上端从车体下部向上穿过车体2与所述装饰物12连接，下端设有开口向下U或O形头；所述S形段穿设在U或O形头内；所述车轮1带动车轮轴3转动时，所述S形段驱动所述U或O形头摆动，所述摆动轴4由于所述U或O形头的带动左右摆动，所述装饰物12也跟随所述摆动轴4左右摆动。

本实施例通过车轮驱动中段为S形车轮轴3穿设在U或O形头，来改变摆动轴4的方向，带动装饰物12的摆动，在拉动拉拉车时，装饰物12摆动，更加吸引儿童的注意，增加儿童的乐趣。

实施例2

如图3所示，本实施例所述摇摆装置包括：中段为U形车轮轴8、下端为L形导杆的摆动轴9、长导杆11，所述车轮轴8两端与车轮1固接，所述车轮轴8中段设有U形；所述摆动轴14上端从车体下部向上穿过车体2与所述装饰物12连接，下端L形导杆与所述长导杆11旋转连接，所述长导杆11另一端与中段为U形车轮轴8的水平段连接，导杆11与车轮轴8的连接处可以径向转动，当所述车轮1转动时，驱动所述车轮轴8转动，所述车轮轴8转动带动长导杆11运动，所述长导杆11驱动下端为L形导杆的摆动轴9转动，所述摆动轴9转动时带动所述装饰物12做摆动动作。

本实施例通过车轮驱动中段为U形的车轮轴8转动，通过长导杆11带动下端为L形导杆的摆动轴14旋转，摆动轴14带动装饰物12做摆动动作，在拉拉车拉动时，装饰物的摆动能吸引儿童的注意，增加儿童的乐趣。

实施例3

在上述实施例的基础上，如图3所示，还包括羽翼装置，所述羽翼装置包括：一对羽翼10、连杆13；所述羽翼10尾端旋转连接在车体2两侧，所述羽翼中部旋转连接在连杆13的一端，所述连杆13的另一端旋转连接在车轮1上，所述连杆13和车轮1的连接点与车轮圆心间隔设置；当所述车轮1转动时驱动连杆13运动，所述连杆13运动时带动所述羽翼10来回摆动。

本实施例通过车轮的转动来使羽翼10摆动，让儿童在拉动拉拉车时被吸引，增加对拉拉车的兴趣。

实施例4

在上述实施例的基础上，如图4所示，还包括发声装置；所述发声装置包括：发声薄片5、弹性敲击物6、空腔7、中段为U形车轮轴8；所述车轮轴8两端固接车轮1；如图6所示，所述弹性敲击物6呈S形，敲击点在所述发声薄片5上，所述发声薄片5覆盖在所述空腔7上方；所述弹性敲击物6一端固接在车体2上，另一端端点位于所述车轮轴8的U形段的水平段旋转轨迹所确定的圆柱空间内部；当所述车轮1转动时，驱动所述车轮轴8转动，所述U形段的水平段会带动所述弹性敲击物6上升，当所述U形段水平段运动到弹性敲击物6接触不到时，所述弹性敲击物6下落，敲击在所述发声薄片5上发出声音，所述弹性敲击物敲击之后回到原来位置，继续被转动的车轮轴8带动做上述敲击运动。

本实施例通过车轮的转动，驱动发声装置，在儿童拉动拉拉车时，发出悦耳的声音，增加儿童更多的乐趣。

以上，仅为本实用新型的较佳实施例，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求所界定的保护范围为准。
