一种反击沙包桩的制作方法

本实用新型涉及一种反击沙包桩，属于游戏机械技术领域。

背景技术：

申请号：201310220107.2的一种可调式人型沙包训练器，包括基座和伸缩支撑杆，伸缩支撑杆下端通过弹簧与基座连接，伸缩支撑杆上端设有主体沙包；主体沙包下端设有腿沙包，主体沙包上端设有手臂沙包，腿沙包由上肢腿沙包和下肢腿沙包组成，上肢腿沙包和下肢腿沙包通过内外齿轮绞合连接；手臂沙包由上臂沙包和下臂沙包组成，上臂沙包和下臂沙包通过内外齿轮绞合连接。此结构只能被动挨打，训练效果差。

技术实现要素：

为了克服现有技术的不足,本实用新型提供一种反击沙包桩。

一种反击沙包桩,其特征在于基座连接支撑弹簧，支撑弹簧的另一端连接主体沙包，主体沙包的另一端连接顶端弹簧，顶端弹簧的另一端连接沙包头。

一种反击沙包桩,基座固定电机，电机的电机轴通过联轴器连接支撑轴，支撑轴的上端通过支撑弹簧与支撑杆连接，支撑杆的上端连接主体沙包，主体沙包的两侧分别连接第一手臂沙包及第二手臂沙包，第一手臂沙包的内腔有第一手臂沙包弹簧，第二手臂沙包的内腔有第二手臂沙包弹簧，第一手臂沙包弹簧及第二手臂沙包弹簧的一端与主体沙包连接。

主体沙包是在柱体外依次包有弹性材料层皮革套并缝制而成。

主体沙包的顶端通过顶端弹簧连接沙包头。

基座上连接若干个踏板开关，踏板开关连接电气装置，电气装置连接电机。

第一手臂沙包及第二手臂沙包之间的高度不同或者相同。

本实用新型的优点是人们在与本实用新型对打时，需要躲避弹簧被击打的位置变化。

本实用新型的优点还包括电机带动主体沙包转动，转动的速度可以调整，主体沙包转动带动第一手臂沙包及第二手臂沙包转动，人们在与本实用新型对打时，需要躲避第一手臂沙包及第二手臂沙包，才能击中主体沙包，增加训练难度和趣味性，手臂沙包弹簧为非刚性部件，能够不伤害使用者。

附图说明

当结合附图考虑时，通过参照下面的详细描述，能够更完整更好地理解本实用新型以及容易得知其中许多伴随的优点，但此处所说明的附图用来提供对本实用新型的进一步理解，构成本实用新型的一部分，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定，如图其中：

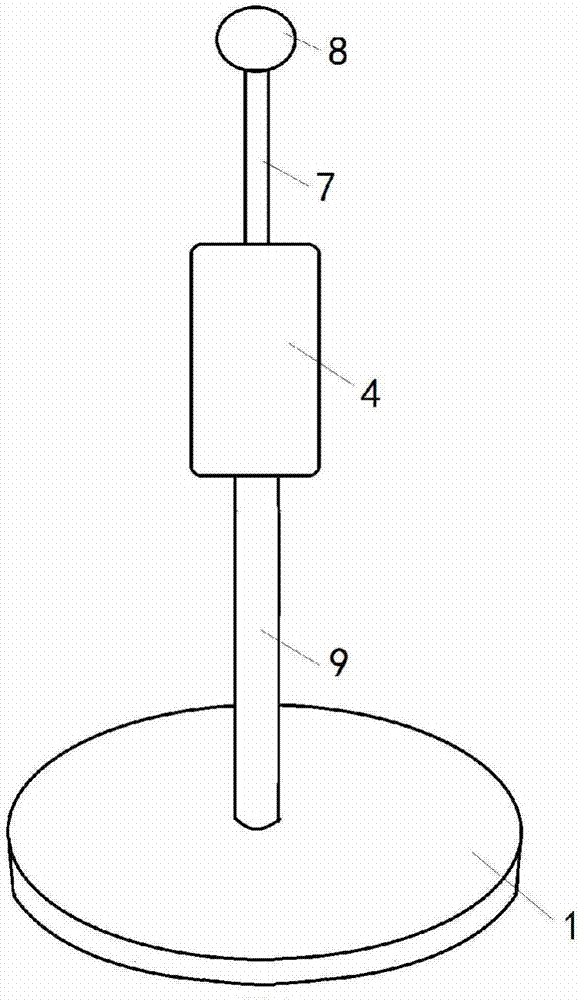

图1为本实用新型的结构示意图。

图2为本实用新型的实施例结构示意图。

下面结合附图和实施例对本实用新型进一步说明。

具体实施方式

显然，本领域技术人员基于本实用新型的宗旨所做的许多修改和变化属于本实用新型的保护范围。

本技术领域技术人员可以理解，除非特意声明，这里使用的单数形式“一”、“一个”、“所述”和“该”也可包括复数形式。应该进一步理解的是，本实用新型的说明书中使用的措辞“包括”是指存在所述特征、整数、步骤、操作、元件和/或组件，但是并不排除存在或添加一个或多个其他特征、整数、步骤、操作、元件、组件和/或它们的组。应该理解，当称元件、组件被“连接”到另一元件、组件时，它可以直接连接到其他元件或者组件，或者也可以存在中间元件或者组件。这里使用的措辞“和/或”包括一个或更多个相关联的列出项的任一单元和全部组合。

本技术领域技术人员可以理解，除非另外定义，这里使用的所有术语(包括技术术语和科学术语)具有与所属领域中的普通技术人员的一般理解相同的意义。

实施例1：如图1所示，一种反击沙包桩,基座1连接支撑弹簧9，支撑弹簧9的另一端连接主体沙包4，主体沙包4的另一端连接顶端弹簧7，顶端弹簧7的另一端连接沙包头8。

实施例2：如图2所示，一种反击沙包桩,基座1固定电机2，电机2的电机轴通过联轴器3连接支撑轴12，支撑轴12的上端通过支撑弹簧9与支撑杆13连接，支撑杆13的上端连接主体沙包4，主体沙包4的两侧分别连接第一手臂沙包5及第二手臂沙包6，第一手臂沙包5的内腔有第一手臂沙包弹簧10，第二手臂沙包6的内腔有第二手臂沙包弹簧11，第一手臂沙包弹簧10及第二手臂沙包弹簧11的一端与主体沙包4连接，主体沙包4的顶端通过顶端弹簧7连接沙包头8。

主体沙包4是在柱体外依次包有弹性材料层皮革套并缝制而成，基座1上连接若干个踏板开关，踏板开关连接电气装置，电气装置连接电机，不同的踏板开关对应不同的电机转速，使用者可以选择不同的踏板开关调整电机转速，电气装置为现有技术产品。或者电机转速是通过变换电机的电流大小而实现的。

如上所述，对本实用新型的实施例进行了详细地说明，但是只要实质上没有脱离本实用新型的发明点及效果可以有很多的变形，这对本领域的技术人员来说是显而易见的。因此，这样的变形例也全部包含在本实用新型的保护范围之内。
