腿骨折患者的康复锻炼器械的制作方法

本发明涉及一种康复锻炼器械，用于腿骨折患者的康复锻炼。

背景技术：

腿骨折患者在康复期间进行适当的行走锻炼，能有助于康复。腿骨折患者通常采用拐杖或轮椅来进行康复锻炼，这些器械不方便使用，有必要提供一种新型的康复锻炼器械。

技术实现要素：

本发明要解决的技术问题是提供一种腿骨折患者的康复锻炼器械，该康复锻炼器械使用方便，不占用行走通道。

本发明的技术方案是，一种腿骨折患者的康复锻炼器械，其包括底座7，在底座上间隔地安装有两个滚筒6，滚筒之间连接有宽皮带8，滚筒由一调速电机11驱动，其特征是，在底座的上方设有扶手。

使用时患者在宽皮带上向右行走，当行走到规定位置时，控制器自动控制调速电机转动，使宽皮带缓慢地向左移动，患者也随之向左移动，相当于患者在跑步机上行走；底座上方的扶手供患者保持平衡防止跌倒，同时供患者借力休息。

本康复锻炼器械使用方便，不占用行走通道，能防止患者跌倒，同时能供患者借力休息。

附图说明

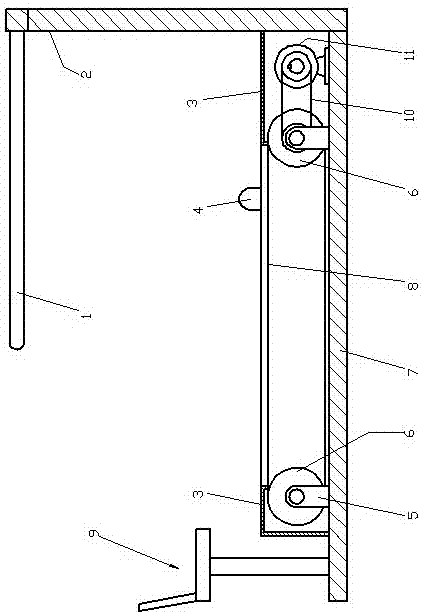

图1为本发明的结构原理图。

图2为图1的俯视图。

图3为控制器的电路原理图。

图4为直流继电器的常开触点的接线图。

附图标志分别表示：1-扶手、2-立板、3-罩壳、4-支架、5-支座、6-滚筒、7-底座、8-宽皮带、9-座椅、10-传动皮带、11-调速电机。

现结合附图说明本发明的具体实施方式。

实施例一（适合有一定康复基础的患者）：

一种腿骨折患者的康复锻炼器械，其包括底座7，在底座上左右两端分别设有滚筒6，滚筒由支座5支承，支座安装在底座上，在滚筒之间连接有宽皮带8，其中一滚筒上由一调速电机11驱动，驱动结构为传动皮带10和皮带轮，底座的上方设有扶手1，扶手与底座长度方向平行，扶手通过立板2固定连接在底座上；滚筒和调速电机被罩壳3所遮住。

使用时调速电机以低速带动滚筒转动，滚筒带动宽皮带缓慢地向左移动，患者在宽皮带上向右行走，其原理与跑步机相似，扶手供患者借力保持平衡或休息。

实施例二（适合刚进行康复锻炼患者）：

为提高使用时的安全性，康复锻炼器械还包括一控制器，控制器控制调速电机的运转。

控制器包括发光二极管led、光敏电阻rm、比较器a1、比较器a2，发光二极管led和光敏电阻rm分别安装在底座两侧的支架4上，支架位于底座的靠右位置；发光二极管led的阳极通过电阻r1接稳压电源vdd，发光二极管led的阴极接地，比较器a1的同相输入端通过光敏电阻rm接地，比较器a1的同相输入端通过电阻r2接稳压电源vdd，比较器a1的反相输入端通过电阻r3接稳压电源vdd，比较器a1的反相输入端通过电阻r4接地；比较器a1的输出端接二极管d1的阳极，二极管d1的阴极通过电解电容c1接地，电解电容c1与作为可变电阻使用的电位器w1并联，二极管d1的阴极接比较器a2的同相输入端，比较器a2的反相输入端通过电阻r5接稳压电源vdd，比较器a2的反相输入端通过电阻r6接地；比较器a2的输出端通过电阻r7接三极管t1的基极，三极管t1的发射极接地，三极管t1的集电极通过直流继电器的线圈j接稳压电源vdd，直流继电器的线圈j并联有续流二极管d2；直流继电器的常开触点j1串联在调速电机11的220v的电源回路中。

控制器的电路原理是，发光二极管led的光线被挡时，光敏电阻rm的阻值高，比较器a1的同相输入端的电压大于其反相输入端的电压，比较器a1的输出端为高电平，通过二极管d1对电解电容c1快速充电，比较器a2的同相输入端的电压大于其反相输入端的电压，比较器a2的输出端为高电平，三极管t1导通，直流继电器的线圈j得电，直流继电器的常开触点j1闭合，调速电机转动。

当发光二极管led的光线被光敏电阻rm接受时，光敏电阻rm的阻值低，比较器a1的同相输入端的电压小于其反相输入端的电压，比较器a1的输出端为低电平，二极管d1截止，电解电容c1通过电位器w1放电，电位器w1的阻值越大，放电速度越慢，当比较器a2的同相输入端的电压小于其反相输入端的电压，比较器a2的输出端变为低电平，三极管t1截止，直流继电器的线圈j失电，直流继电器的常开触点j1断开，调速电机停转。调节电位器w1的阻值，可改变调速电机的转动时间，即改变宽皮带左移距离。

患者在宽皮带上向右行走，当患者的腿部触到发光二极管led的光线时，光敏电阻rm的阻值变高，调速电机转动一段时间（宽皮带左移一段时间）后停止。这样即使患者在宽皮带上立定，也不会从宽皮带上滑落，保证了锻炼的安全；当然在调速电机转动时，患者仍可向右行走。患者上、下宽皮带的位置位于左部，在上、下时宽皮带不会移动，保证了患者上、下的安全。

为更好的方便患者休息，在底座的左端设有座椅9。患者锻炼累了，可坐在座椅上信息。

技术特征：

技术总结
一种腿骨折患者的康复锻炼器械，其包括底座（7），在底座上间隔地安装有两个滚筒（6），滚筒之间连接有宽皮带（8），滚筒由一调速电机（11）驱动，其特征是，在底座的上方设有扶手（1）。康复锻炼器械还包括自动控制调速电机运转的控制器，当患者位于底座的靠右位置时调速电机自动运转，宽皮带左移，宽皮带左移一段距离后调速电机自动停止；本康复锻炼器械不占用行走通道，使用方便、安全，同时能供患者休息。

技术研发人员：钱俊国
受保护的技术使用者：泰州天仪医疗器械有限公司
技术研发日：2018.11.06
技术公布日：2019.01.22
