一种膝关节康复治疗训练器的制作方法

1.本发明涉及康复治疗设备技术领域，特别涉及一种膝关节康复治疗训练器。


背景技术：

2.接受膝盖手术之后，需要一段漫长的恢复期，才能使康复患者的膝盖逐渐恢复至健康状态。但是在此期间也需要保证一定量强度适当的康复训练，借此来缩短恢复健康的周期。但是，由于尚处在恢复期，康复患者可进行的训练强度应当小于平时训练的强度。例如下蹲动作就是有助于膝盖恢复的一个训练动作，但是由于康复患者尚处在恢复期，也因此不宜做全蹲动作。因此有必要开发一种膝关节康复治疗训练器，辅助康复患者在恢复期完成更有针对性的下蹲动作。


技术实现要素：

3.本发明要解决的技术问题是，提供一种膝关节康复治疗训练器，可以辅助康复患者完成下蹲动作，强度适当。
4.本发明的技术方案是，一种膝关节康复治疗训练器，包括左右延伸的主杆，所述主杆的两端设有副杆，所述副杆为空心杆，所述主杆和所述副杆的连接处设有提拉块，所述提拉块被上下延伸的导杆贯穿，所述导杆的下端设有供所述导杆可转动连接的固定杆，所述固定杆左右延伸并且一端位于所述主杆下方、另一端位于所述副杆下方，所述固定杆位于所述主杆下方的一端设有脚踏、位于所述副杆下方的一端供设在所述副杆内并且从开设在所述副杆上的开口伸出的第一拉簧连接，所述主杆上还设有位于所述脚踏上方的拉杆，所述拉杆向上延伸并且端部设有拉手，所述导杆的上端部通过第二拉簧连接有肩挂，其中，当康复患者肩挂着所述肩挂、脚踩着所述脚踏、手拉着所述拉手从半蹲状态起身时，所述第一拉簧和所述第二拉簧受拉伸。所述主杆内设有位于所述开口处的吊环，所述第一拉簧的簧丝从所述吊环穿过，所述第一拉簧还连接在设在所述副杆端部的轴承的内圈上，所述轴承的外圈相对所述副杆固定，所述第一拉簧受拉伸被拉出时经过所述吊环以使所述轴承的内圈转动，所述轴承的内圈上还设有旋柄，所述旋柄上设有向所述轴承的外圈一侧伸出的检测头，所述轴承的外圈上设有计数传感器，所述主杆上还设有位于所述拉杆之间的筒灯，当所述计数传感器检测到所述检测头的次数大于设定值时，所述筒灯闪烁。
5.本发明相比于现有技术的有益效果是，通过该膝关节康复治疗训练器，使康复患者可以做半蹲起身的训练动作。主要是康复患者从半蹲状态起身时，拉伸了第一拉簧和第二拉簧，从而得到训练。并且为了控制训练的强度，第一拉簧被拉出一定的长度时即通过筒灯闪烁提示。具体是，因为第一拉簧的簧丝从吊环穿过，所以被拉出时带动连接在第一拉簧端部的轴承内圈转动，计数传感器记录轴承内圈转动的圈数并最终控制筒灯闪烁。
附图说明

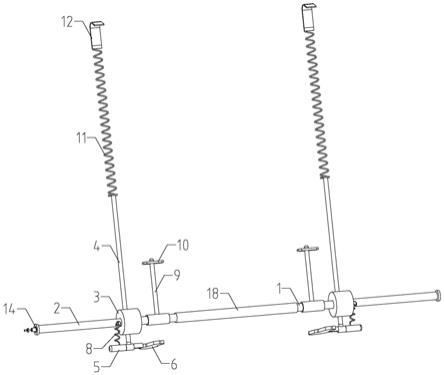

6.图1为本发明实施方式提供的膝关节康复治疗训练器的第一视图；
图2为本发明实施方式提供的膝关节康复治疗训练器的第二视图；图3为图1提供的膝关节康复治疗训练器的第一局部放大图；图4为图1提供的膝关节康复治疗训练器的第二局部放大图。
7.图中：1、主杆；2、副杆；3、提拉块；4、导杆；5、固定杆；6、脚踏；7、开口；8、第一拉簧；9、拉杆；10、拉手；11、第二拉簧；12、肩挂；13、吊环；14、轴承；15、旋柄；16、检测头；17、计数传感器；18、筒灯；19、圆塞；20、回位电机；21、脚槽；22、三通转套；23、通槽。
具体实施方式
8.以下结合附图，对本发明上述的和另外的实施方式和优点进行清楚、完整地描述。显然，所描述的实施方式仅仅是本发明的部分实施方式，而不是全部实施方式。
9.在一种实施方式中，如图1
‑
4所示。
10.本实施方式提供的膝关节康复治疗训练器，其包括左右延伸的主杆1，主杆1的两端设有副杆2，副杆2为空心杆，主杆1和副杆2的连接处设有提拉块3，提拉块3被上下延伸的导杆4贯穿，导杆4的下端设有供导杆4可转动连接的固定杆5，固定杆5左右延伸并且一端位于主杆1下方、另一端位于副杆2下方，固定杆5位于主杆1下方的一端设有脚踏6、位于副杆2下方的一端供设在副杆2内并且从开设在副杆2上的开口7伸出的第一拉簧8连接，主杆1上还设有位于脚踏6上方的拉杆9，拉杆9向上延伸并且端部设有拉手10，导杆4的上端部通过第二拉簧11连接有肩挂12，其中，当康复患者肩挂着肩挂12、脚踩着脚踏6、手拉着拉手10从半蹲状态起身时，第一拉簧8和第二拉簧11受拉伸。主杆1内设有位于开口7处的吊环13，第一拉簧8的簧丝从吊环13穿过，第一拉簧8还连接在设在副杆2端部的轴承14的内圈上，轴承14的外圈相对副杆2固定，第一拉簧8受拉伸被拉出时经过吊环13以使轴承14的内圈转动，轴承14的内圈上还设有旋柄15，旋柄15上设有向轴承14的外圈一侧伸出的检测头16，轴承14的外圈上设有计数传感器17，主杆1上还设有位于拉杆9之间的筒灯18，当计数传感器17检测到检测头16的次数大于设定值时，筒灯18闪烁。
11.在本实施方式中，通过该膝关节康复治疗训练器，使康复患者可以做半蹲起身的训练动作。主要是康复患者从半蹲状态起身时，拉伸了第一拉簧8和第二拉簧11，从而得到训练。在使用时，将肩挂12挂在康复患者的肩部，同时康复患者脚踩着脚踏6、手拉着拉手10。由于拉杆9自身就是向上延伸的，因此康复患者手拉拉手10只需半蹲。由于不同的康复患者身材各异，因此不同个体从半蹲到起身所接受的训练强度是不同的。为了控制训练的强度，第一拉簧8被拉出一定的长度时即通过筒灯18闪烁提示，从而可以保证对应到不同个体，都能够接受相当强度的训练。具体是，因为第一拉簧8的簧丝从吊环13穿过，所以被拉出时带动连接在第一拉簧8端部的轴承14内圈转动，计数传感器17记录轴承14内圈转动的圈数并最终控制筒灯18闪烁。也就意味着，如果康复患者个体较大，则不需要完全起身即可完成一次训练动作。
12.在一种实施方式中，如图4所示。
13.本实施方式提供的膝关节康复治疗训练器，其旋柄15的端部设有圆塞19，旋柄15通过圆塞19固定在轴承14的内圈上。
14.在本实施方式中，通过设置圆塞19使其可以塞进轴承14的内圈上，从而实现对旋柄15的固定。那么轴承14的内圈在转动时可以带动圆塞19和旋柄15同步转动了。
15.在一种实施方式中，如图4所示。
16.本实施方式提供的膝关节康复治疗训练器，其副杆2内还设有回位电机20，回位电机20的转轴连接在圆塞19上，回位电机20在筒灯18闪烁后驱动轴承14的内圈反向转动，以使第一拉簧8收回到副杆2内。
17.在本实施方式中，每做完一次训练动作，被拉出第一拉簧8需要回位，以提供下一次动作拉升的需要。因此在筒灯18闪烁后，回位电机20开始工作驱动轴承14的内圈反向转动，这里的反向转动指的是和拉出第一拉簧8时轴承14内圈的转动方向相反。从而将第一拉簧8收回到副杆2内。
18.在一种实施方式中，如图2所示。
19.本实施方式提供的膝关节康复治疗训练器，其脚踏6上设有脚槽21。在本实施方式中，设置在脚踏6上的脚槽21使康复患者做训练动作时站立得稳。
20.在一种实施方式中，如图2所示。
21.本实施方式提供的膝关节康复治疗训练器，其固定杆5上设有三通转套22，固定杆5相对三通转套22可转动，固定杆5通过三通转套22设在导杆4的下端，提拉块3上开设口径大于导杆4外径的通槽23，通槽23提供导杆4相对三通转套22转动的空间。
22.在本实施方式中，通过设置口径更大的通槽23使导杆4具有转动的空间，因为康复患者在做训练动作时并非纯粹的上下活动，其中还结合了前倾后倾等动作，因此设置的通槽23可以使康复患者脱离直上直下的约束，从而提高训练的舒适度。在另一种实施方式中，肩挂12呈“v”字形并且具有弹性。这样可以使肩挂12夹挂在康复患者肩上，防止训练过程中掉落。
23.以上所述的具体实施方式，对本发明的发明目的、技术方案、以及有益效果进行了进一步的详细说明。应当理解，以上所述仅为本发明的具体实施方式而已，并不用于限定本发明的保护范围。特别指出，对于本领域技术人员而言，凡在本发明的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
