一种锻炼用辅助床

1.本实用新型涉及辅助锻炼设施技术领域，尤其涉及一种锻炼用辅助床。


背景技术：

2.腿脚手上而卧床的病人需要看护人员辅助才能翻身或坐起，通过在床上加装手臂力量锻炼机构，能帮助病人处于卧位状态随时锻炼手臂力量，进而活动四肢，还能避免长期躺卧出现褥疮；
3.但是现有的床上一般缺乏锻炼机构，而部分存在的锻炼机构又较为单一，对于用户的锻炼而言，其锻炼部位较少，锻炼丰富度低，导致整体的锻炼效果较差，达不到预期的锻炼效果。


技术实现要素：

4.本实用新型的目的是为了解决现有技术中存在锻炼丰富度低的缺点，而提出的一种锻炼用辅助床。
5.为了实现上述目的，本实用新型采用了如下技术方案：
6.一种锻炼用辅助床，包括床体，所述床体的端部固定有靠板，所述靠板的两侧均固定有升降套，所述升降套的内壁螺纹连接有升降螺杆，所述升降螺杆的上端固定有连接块，所述连接块的侧壁固定有搭载板，所述搭载板的上端固定有限位环，所述搭载板的上端滑动连接有拉绳，所述拉绳贯穿限位环，所述拉绳的两端分别固定有拉环和配重块。
7.优选地，所述升降套和升降螺杆具有螺纹自锁能力，用于调整搭载板的高度并锁定高度进行稳定支撑。
8.优选地，所述拉绳为弹性绳，所述拉环侧壁包裹防滑垫，所述配重块与拉环分别位于靠板两侧且拉环位于靠床体一侧。
9.优选地，所述床体的上端固定有一对滑轨，所述滑轨的内壁滚动连接有滚轮，所述滚轮的侧壁固定有滚轴，所述滚轴的侧壁转动连接有滚套，所述滚套的上端固定有连杆，所述连杆的上端固定有握柄。
10.优选地，所述滑轨的底部贯穿安装有穿管，所述滚套的底部固定有吊绳，所述吊绳的底部固定有吊块，所述吊绳贯穿穿管。
11.优选地，所述吊绳为弹性绳，所述滚轮设有两个且分别位于滚轴两端，所述吊块为永磁铁。
12.与现有技术相比，本实用新型的优点在于：
13.1、本装置中，通过向下拉动拉环，实现对配重块的提拉，而配重块具有一定的重力，使得用户手臂及背部得到锻炼，同时改变配重块的重量，便可以实现不同强度的锻炼，从而满足锻炼需求；
14.2、本装置中，用户可以握住两侧的握柄，然后推动握柄，通过握柄带动连杆及滚套向前移动，进而通过吊绳，提拉吊块，使得用户进行类似卧推的锻炼，进而锻炼手臂及腰腹。
附图说明
15.图1为本实用新型提出的一种锻炼用辅助床的结构示意图。

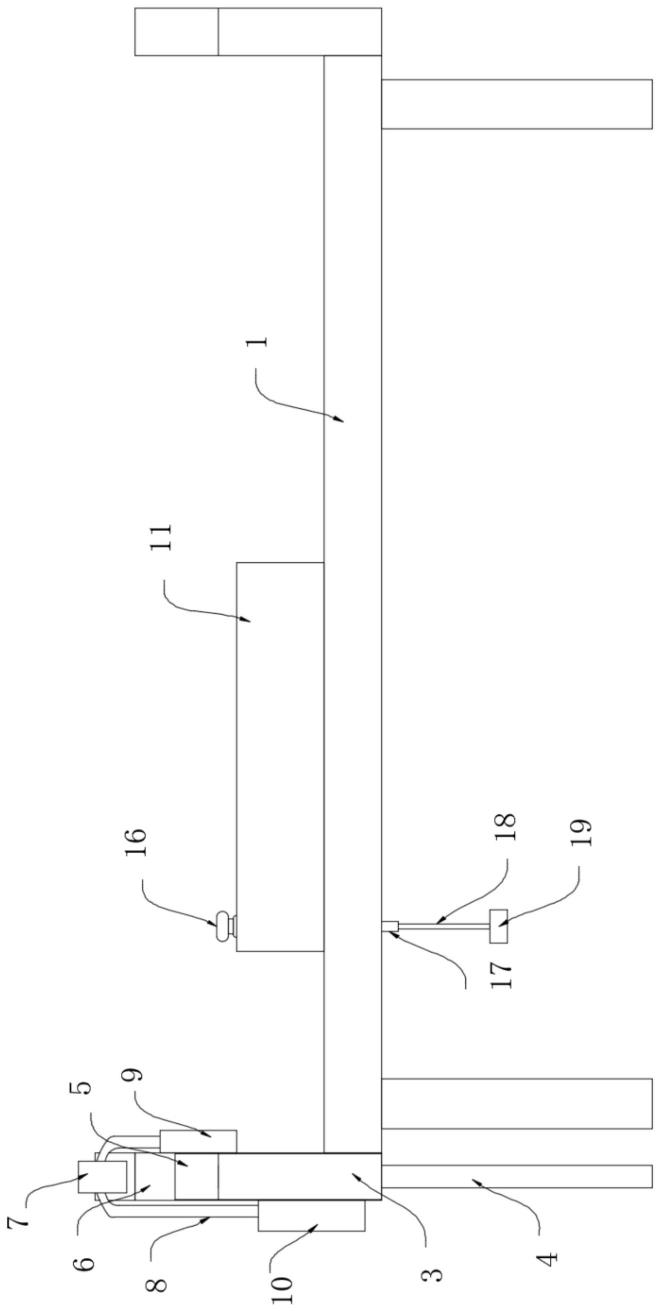

16.图2为本实用新型提出的一种锻炼用辅助床的侧剖结构示意图。
17.图3为本实用新型提出的一种锻炼用辅助床的搭载板部分的侧剖结构示意图。
18.图4为本实用新型提出的一种锻炼用辅助床的滑轨部分的侧剖结构示意图。
19.图中：1床体、2靠板、3升降套、4升降螺杆、5连接块、6搭载板、7限位环、8拉绳、9拉环、10配重块、11滑轨、12滚轮、13滚轴、14滚套、15连杆、16握柄、17穿管、18吊绳、19吊块。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
21.参照图1-4，一种锻炼用辅助床，包括床体1，床体1的端部固定有靠板2，靠板2的两侧均固定有升降套3，升降套3的内壁螺纹连接有升降螺杆4，升降螺杆4的上端固定有连接块5，连接块5的侧壁固定有搭载板6，搭载板6的上端固定有限位环7，搭载板6的上端滑动连接有拉绳8，拉绳8贯穿限位环7，拉绳8的两端分别固定有拉环9和配重块10。
22.升降套3和升降螺杆4具有螺纹自锁能力，用于调整搭载板6的高度并锁定高度进行稳定支撑，改变高度能够改变用户下拉动作的发力位置，从而改变锻炼效果，使得锻炼更加丰富化。
23.拉绳8为弹性绳，拉环9侧壁包裹防滑垫，配重块10与拉环9分别位于靠板2两侧且拉环9位于靠床体1一侧，利用配重块10的自重，通过不断提拉配重块10锻炼用户手臂及背部。
24.床体1的上端固定有一对滑轨11，滑轨11的内壁滚动连接有滚轮12，滚轮12的侧壁固定有滚轴13，滚轴13的侧壁转动连接有滚套14，滚套14的上端固定有连杆15，连杆15的上端固定有握柄16。
25.滑轨11的底部贯穿安装有穿管17，滚套14的底部固定有吊绳18，吊绳18的底部固定有吊块19，吊绳18贯穿穿管17，穿管17穿过床体1延伸至底部，滑轨11位于两侧且靠近用户上肢部分，能够起到一定程度的保护作用，避免用户滚落，为用户提供借力点。
26.吊绳18为弹性绳，滚轮12设有两个且分别位于滚轴13两端，吊块19为永磁铁，利用永磁铁的吸附能力，可以便于添砝码，改变吊块19的吊重，从而改变锻炼强度。
27.本实用新型中，在实际锻炼时，腿脚受伤卧床的用户坐在床体1上，靠着靠板2，通过外部人员协助，转动两个升降螺杆4，从而将搭载板6高度进行提升，进而使得拉环9高度得以提升，用户在床上便可举起手握住拉环9，通过向下拉动拉环9，实现对配重块10的提拉，而配重块10具有一定的重力，使得用户手臂及背部得到锻炼，同时改变配重块10的重量，便可以实现不同强度的锻炼，从而满足锻炼需求；
28.用户可以握住两侧的握柄16，然后推动握柄16，通过握柄16带动连杆15及滚套14向前移动，进而通过吊绳18，提拉吊块19，使得用户进行类似卧推的锻炼，进而锻炼手臂及腰腹，同样的通过改变吊块19的重量可实现不同强度的锻炼，也可以直接提拉握柄16，从而完成手臂由下而上的提拉锻炼，提高对手臂位置的锻炼；
29.而滚轮12的存在能够降低实际推动过程的摩擦，使得整个过程相对更加轻松，也是的设备更加稳定，避免造成床体1移动；
30.通过下拉和前推，实现用户对手臂、背部及腰腹位置的锻炼，极大的提升用户的锻炼范围，面对腿脚受伤的用户具有极大的帮助。
31.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。


技术特征：
1.一种锻炼用辅助床，包括床体(1)，其特征在于，所述床体(1)的端部固定有靠板(2)，所述靠板(2)的两侧均固定有升降套(3)，所述升降套(3)的内壁螺纹连接有升降螺杆(4)，所述升降螺杆(4)的上端固定有连接块(5)，所述连接块(5)的侧壁固定有搭载板(6)，所述搭载板(6)的上端固定有限位环(7)，所述搭载板(6)的上端滑动连接有拉绳(8)，所述拉绳(8)贯穿限位环(7)，所述拉绳(8)的两端分别固定有拉环(9)和配重块(10)。2.根据权利要求1所述的一种锻炼用辅助床，其特征在于，所述升降套(3)和升降螺杆(4)具有螺纹自锁能力，用于调整搭载板(6)的高度并锁定高度进行稳定支撑。3.根据权利要求1所述的一种锻炼用辅助床，其特征在于，所述拉绳(8)为弹性绳，所述拉环(9)侧壁包裹防滑垫，所述配重块(10)与拉环(9)分别位于靠板(2)两侧且拉环(9)位于靠床体(1)一侧。4.根据权利要求1所述的一种锻炼用辅助床，其特征在于，所述床体(1)的上端固定有一对滑轨(11)，所述滑轨(11)的内壁滚动连接有滚轮(12)，所述滚轮(12)的侧壁固定有滚轴(13)，所述滚轴(13)的侧壁转动连接有滚套(14)，所述滚套(14)的上端固定有连杆(15)，所述连杆(15)的上端固定有握柄(16)。5.根据权利要求4所述的一种锻炼用辅助床，其特征在于，所述滑轨(11)的底部贯穿安装有穿管(17)，所述滚套(14)的底部固定有吊绳(18)，所述吊绳(18)的底部固定有吊块(19)，所述吊绳(18)贯穿穿管(17)。6.根据权利要求5所述的一种锻炼用辅助床，其特征在于，所述吊绳(18)为弹性绳，所述滚轮(12)设有两个且分别位于滚轴(13)两端，所述吊块(19)为永磁铁。

技术总结
本实用新型涉及辅助锻炼设施技术领域，尤其涉及一种锻炼用辅助床，包括床体，所述床体的端部固定有靠板，所述靠板的两侧均固定有升降套，所述升降套的内壁螺纹连接有升降螺杆，所述升降螺杆的上端固定有连接块，所述连接块的侧壁固定有搭载板，所述搭载板的上端固定有限位环，所述搭载板的上端滑动连接有拉绳，所述拉绳贯穿限位环，所述拉绳的两端分别固定有拉环和配重块。本装置中，通过向下拉动拉环，实现对配重块的提拉，而配重块具有一定的重力，使得用户手臂及背部得到锻炼，同时改变配重块的重量，便可以实现不同强度的锻炼，从而满足锻炼需求。锻炼需求。锻炼需求。


技术研发人员：杨佳琦 杨佳钰
受保护的技术使用者：天津商业大学
技术研发日：2022.11.01
技术公布日：2023/3/30
