一种训练用辅助保护装置

本技术涉及训练相关，尤其涉及一种训练用辅助保护装置。

背景技术：

1、训练是指人有意识地使受训者发生生理反应（如建立条件反射、强健肌肉等等），从而改变受训者素质、能力的活动。和教育一样，训练也是培养人的一种手段。

2、其中在进行体操训练时，会使用起跳板进行起跳训练工作，例如专利号为：cn215275571u，一种体操训练辅助保护装置，包括起跳板、吸附支撑脚和吸附装置，所述吸附支撑脚与起跳板的底部左侧固定连接，所述吸附装置设置在起跳板的底部右侧，所述吸附装置包括壳体、套筒和吸盘，虽然其可通过吸盘内部形成更大的负压，使起跳板更加稳固的吸附在地板上，避免起跳板发生滑动，进而对训练人员进行辅助保护工作，但存在其在将地跳板固定在地板上时，需依次将四组吸盘吸附在地板上，才可将地跳板进行固定，操作较为不便捷，使用便捷性相对较低。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种训练用辅助保护装置。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种训练用辅助保护装置，包括箱体，所述箱体内壁套接有橡胶膜，所述箱体底端固接有第一橡胶垫，所述箱体上固接有壳体，所述壳体上抵紧贴合有橡胶圈，所述橡胶圈内壁固接有块体，所述块体通过轴承转动相连有螺杆，所述螺杆上螺纹相连有螺纹套，所述螺纹套固接于所述壳体上，所述箱体上设有配合机构。

4、优选的，所述配合机构包括架体，所述架体固接于所述箱体顶端，所述架体上间隙配合有多组竖杆，多组所述竖杆外壁均间隙配合有弹簧，多组所述弹簧一端均固接于所述架体上，多组所述弹簧另一端分别固接于对应所述竖杆上，多组所述竖杆上均螺纹相连有螺栓。

5、优选的，所述壳体上固接有两组滑套，两组所述滑套内壁均滑动相连有滑杆，两组所述滑杆一端均固接于所述块体上。

6、优选的，所述螺杆上固接有手柄。

7、优选的，所述箱体通过连接轴转动相连有起跳板。

8、优选的，所述起跳板顶端固接有第二橡胶垫。

9、优选的，多组所述竖杆顶端均固接有橡胶块。

10、本实用新型的有益效果为：

11、1.通过设置的壳体、第一橡胶垫和橡胶圈之间的配合，螺杆在螺纹套处转动，螺杆就可带动块体和橡胶圈，在壳体内向靠近螺纹套一端移动，进而通过块体和橡胶圈的移动，就可将箱体内的橡胶膜向上抽动，以供当第一橡胶垫与地板相贴合后，将橡胶膜以下的箱体内部空间产生负压，就可将箱体吸附在地板上，可对起跳板进行固定，避免起跳板发生滑动，造成训练人员受伤，起到训练辅助保护作用的同时，进行转动螺杆，驱动块体移动，就可将箱体带动起跳板吸附固定在地板上，操作较为便捷，使用便捷性相对较高；

12、2.通过设置的支架、弹簧和竖杆之间的配合，将螺栓取消与竖杆的连接，就可将竖杆带动弹簧取消与支架的连接，以供将弹簧进行快速更换工作，来保证起跳板对训练人员的起跳辅助性。

技术特征：

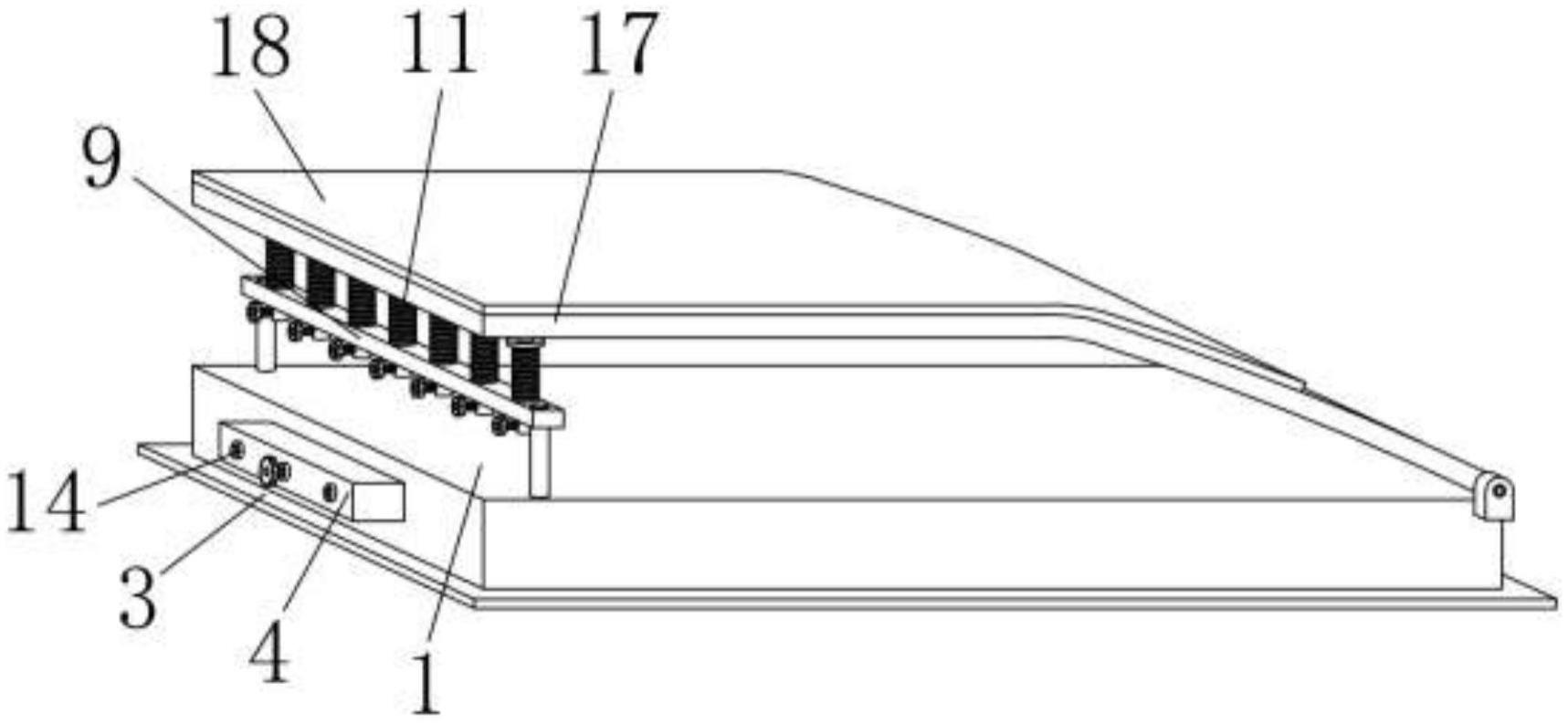

1.一种训练用辅助保护装置，包括箱体（1），其特征在于，所述箱体（1）内壁套接有橡胶膜（2），所述箱体（1）底端固接有第一橡胶垫（3），所述箱体（1）上固接有壳体（4），所述壳体（4）上抵紧贴合有橡胶圈（6），所述橡胶圈（6）内壁固接有块体（5），所述块体（5）通过轴承转动相连有螺杆（7），所述螺杆（7）上螺纹相连有螺纹套（8），所述螺纹套（8）固接于所述壳体（4）上，所述箱体（1）上设有配合机构。

2.根据权利要求1所述的一种训练用辅助保护装置，其特征在于，所述配合机构包括架体（9），所述架体（9）固接于所述箱体（1）顶端，所述架体（9）上间隙配合有多组竖杆（10），多组所述竖杆（10）外壁均间隙配合有弹簧（11），多组所述弹簧（11）一端均固接于所述架体（9）上，多组所述弹簧（11）另一端分别固接于对应所述竖杆（10）上，多组所述竖杆（10）上均螺纹相连有螺栓（12）。

3.根据权利要求1所述的一种训练用辅助保护装置，其特征在于，所述壳体（4）上固接有两组滑套（14），两组所述滑套（14）内壁均滑动相连有滑杆（15），两组所述滑杆（15）一端均固接于所述块体（5）上。

4.根据权利要求1所述的一种训练用辅助保护装置，其特征在于，所述螺杆（7）上固接有手柄（13）。

5.根据权利要求1所述的一种训练用辅助保护装置，其特征在于，所述箱体（1）通过连接轴转动相连有起跳板（17）。

6.根据权利要求5所述的一种训练用辅助保护装置，其特征在于，所述起跳板（17）顶端固接有第二橡胶垫（18）。

7.根据权利要求2所述的一种训练用辅助保护装置，其特征在于，多组所述竖杆（10）顶端均固接有橡胶块（16）。

技术总结
本技术公开了一种训练用辅助保护装置，包括箱体，所述箱体内壁套接有橡胶膜，所述箱体底端固接有第一橡胶垫，所述箱体上固接有壳体，所述壳体上抵紧贴合有橡胶圈。本技术螺杆在螺纹套处转动，螺杆就可带动块体和橡胶圈，在壳体内向靠近螺纹套一端移动，进而通过块体和橡胶圈的移动，就可将箱体内的橡胶膜向上抽动，以供当第一橡胶垫与地板相贴合后，将橡胶膜以下的箱体内部空间产生负压，就可将箱体吸附在地板上，可对起跳板进行固定，避免起跳板发生滑动，造成训练人员受伤，起到训练辅助保护作用的同时，进行转动螺杆，驱动块体移动，就可将箱体带动起跳板吸附固定在地板上，操作较为便捷，使用便捷性相对较高。

技术研发人员：李亚男
受保护的技术使用者：河海大学
技术研发日：20221123
技术公布日：2024/1/11
